Deksel voor 90°-bocht A2

Art.nr. 6226050 | EAN 4012196534784

Art.nr. / Type

Breedte

Plaatdikte	1 mm

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Deksel met draaigrendels voor de afdekking van 90°-kabelladderbochten met gelaste sporten.

Technische gegevens

Technische gegevens

Afbuiging (hoek)	90°
Breedte	200 mm
Dimensie	B200
Functiebehoud	nee
Geschikt voor draadgoot	nee
Geschikt voor kabelgoot	nee
Geschikt voor kabelladder	ja
Maat B	200 mm

Materiaal	Roestvast staal 1.4301
Oppervlak	blank, nabehandeld
Plaatdikte	1 mm
Richtingsverandering	horizontaal
Roestvast staal, gebeitst	nee
Scharnierend	nee
Type bevestiging	Draaigrendel

Alle typen

Alle typen

Type	Breedte	Plaatdikte	Art.nr.	Aantal	kl. VKE
LBD 90 200 R3 A2	200 mm	1 mm	6226050	Stuks	1 Stuks
LBD 90 300 R3 A2	300 mm	1 mm	6226052	Stuks	1 Stuks

Downloads

Specificatieblad LBD 90 200 R3 A2 / 6226050 , 0.20MB , pdf

Richtlijn KTS Kabeltragsysteme , 1.61MB , pdf

Brochure Gelast kabelladdersysteem , 2.10MB , pdf

Catalogus Kabeltragsysteme , 45.23MB , pdf

Conformiteitsverklaring LBD 90 200 R3 A2 / 6226050 , 0.15MB , pdf

UK-Conformiteitsverklaring LBD 90 200 R3 A2 / 6226050 , 0.09MB , pdf

Download

Montagehandleiding General information on the mounting , 2.61MB , pdf

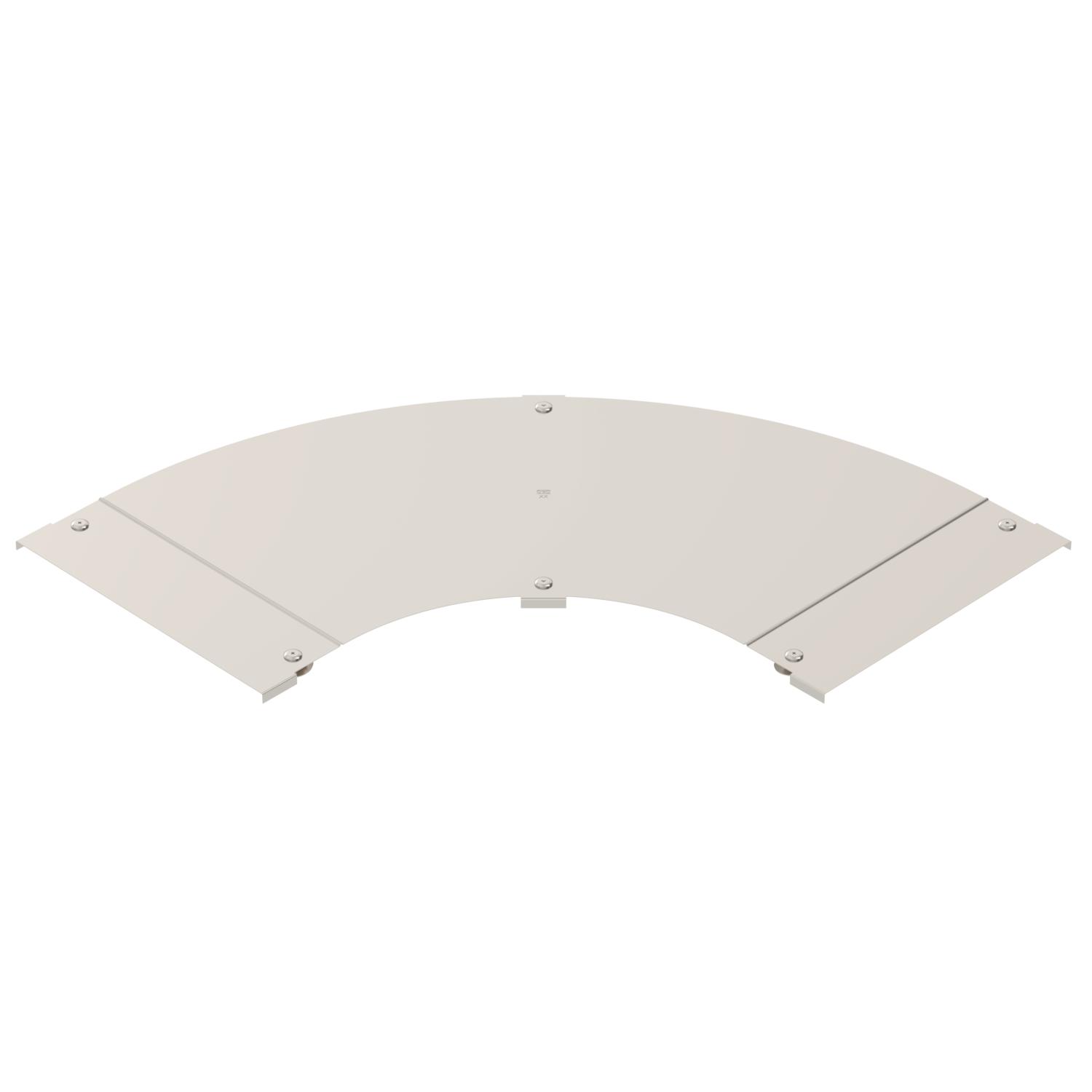

Productgrafiek LBD 90 200 R3 A2 / 6226050, 25.53 kB, jpg

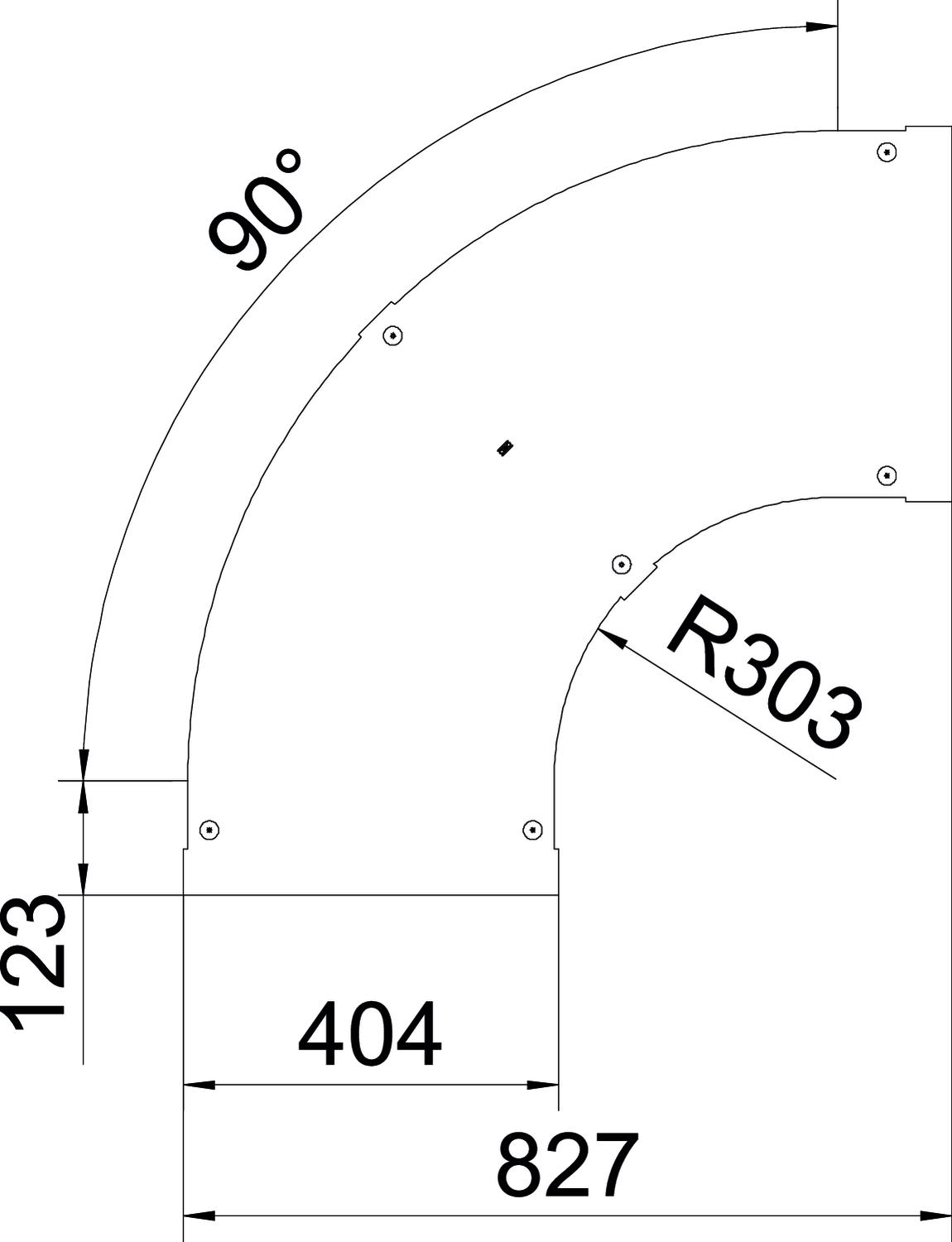

Dimensionale tekening LBD 90 200 R3 A2 / 6226050, 62.38 kB, jpg

LBD 90 200 R3 A2 / 6226050
