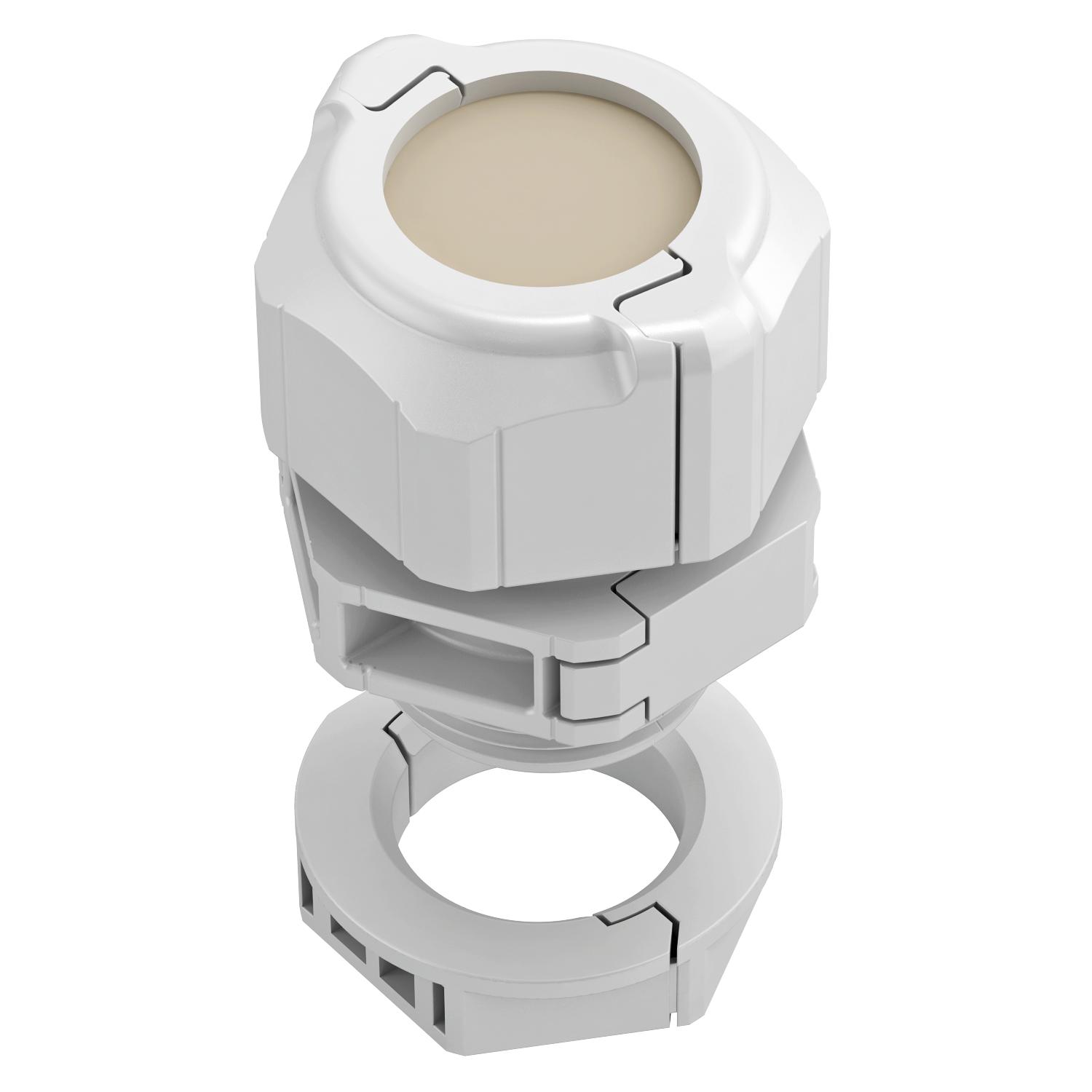

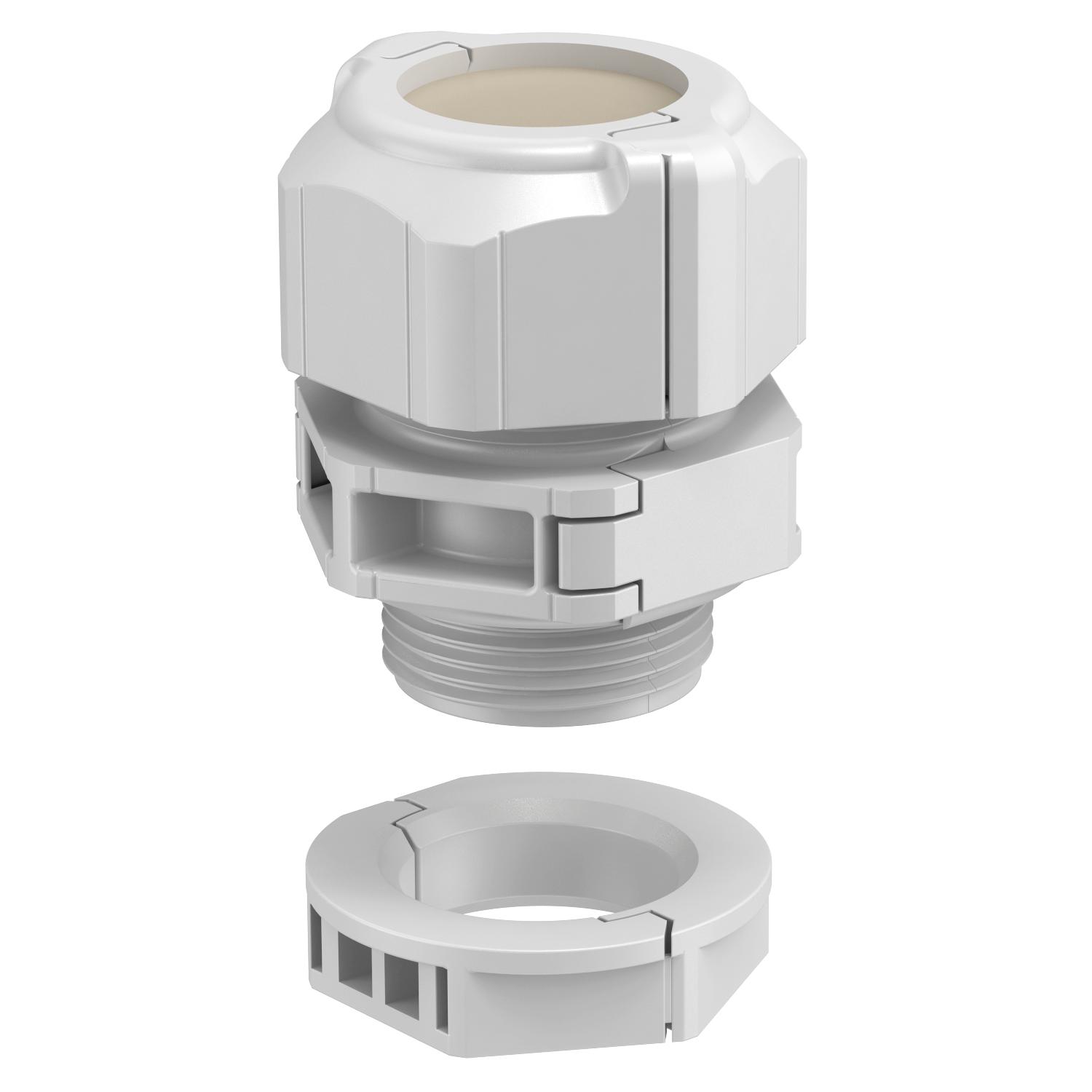

Deelbare wartel, dichtingsinzetstuk gesloten
Art.nr. 2024940 | EAN 4012196536610
- Productbeschrijving
-
ProductbeschrijvingDe deelbare kabelwartel V-TEC-TB waarborgt net zoals alle V-TEC wartels een betrouwbare afdichting van de kabels. De installatie van bijvoorbeeld prefab kabels of functieleidingen is dankzij de deelbaarheid van de kabelwartel probleemloos en snel mogelijk.
De V-TEC TB is ook onverslaanbaar bij het hermonteren van een bestaande installatie of als "reparatiewartel", omdat hij kan worden geïnstalleerd zonder de voorgemonteerde kabels te demonteren en zonder de lopende productie te onderbreken.
De schroefkoppelingsset bestaat uit een tussensteun, een dopmoer en de afdichting. De gedeelde borgmoer is natuurlijk ook meegeleverd.
-
- Technische gegevens
-
Afmetingen
Afmeting e 33,5 mm Afmeting G M20x1,5 mm Afmeting L max. 30,5 mm Afmeting L min. 24,5 mm Beschermingsgraad IP67 Breedte 29 mm Deelbare wartel ja Dimensie M20 Doorbuigbescherming nee Explosiebeveiligd nee glasvezelversterkt nee Halogeenvrij ja Hoogte 40 mm Instabiel draaimoment 2 Nm Kleur lichtgrijs Lengte 30 mm Lengte schroefdraad 10 mm Maat D 16 mm Maat E1 (mm) 33,5 mm Maat E2 29 mm Maat L 30 mm Maat L1 10 mm Maat L2 8,5 mm Maat L3 8 mm Materiaal Polycarbonaat Meervoudig dichtingsinzetstuk nee Met borgmoer ja moeilijk ontvlambaar volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 650°C Nominale schroefdraadmaat 20 Schroefdraad M20 x 1,5 slagvast ja Sleutelwijdte 30 Sleutelwijdte 1 30 mm Sleutelwijdte 2 27 mm Soort afdichting Dichtring Soort schroefdraad Metrisch Spoed 1,5 mm Temperatuurbereik max. 80 °C Temperatuurbereik min. -20 °C Trekontlastingsmogelijkheid nee Uitvoering recht Voor Ex-zone zonder voor Ex-zone gas zonder voor Ex-zone stof zonder Wartel voor platte kabel nee - Alle typen
- Downloads
-
Specificatieblad V-TEC TB20 / 2024940 , 0.26MB , pdfEU Conformiteitsverklaring V-TEC TB20 / 2024940 , 0.05MB , pdfREACH Conformiteitsverklaring V-TEC TB20 / 2024940 , 0.12MB , pdfRoHS Conformiteitsverklaring V-TEC TB20 / 2024940 , 0.12MB , pdfMontagehandleiding V-TEC TB20 , 1.36MB , pdf
