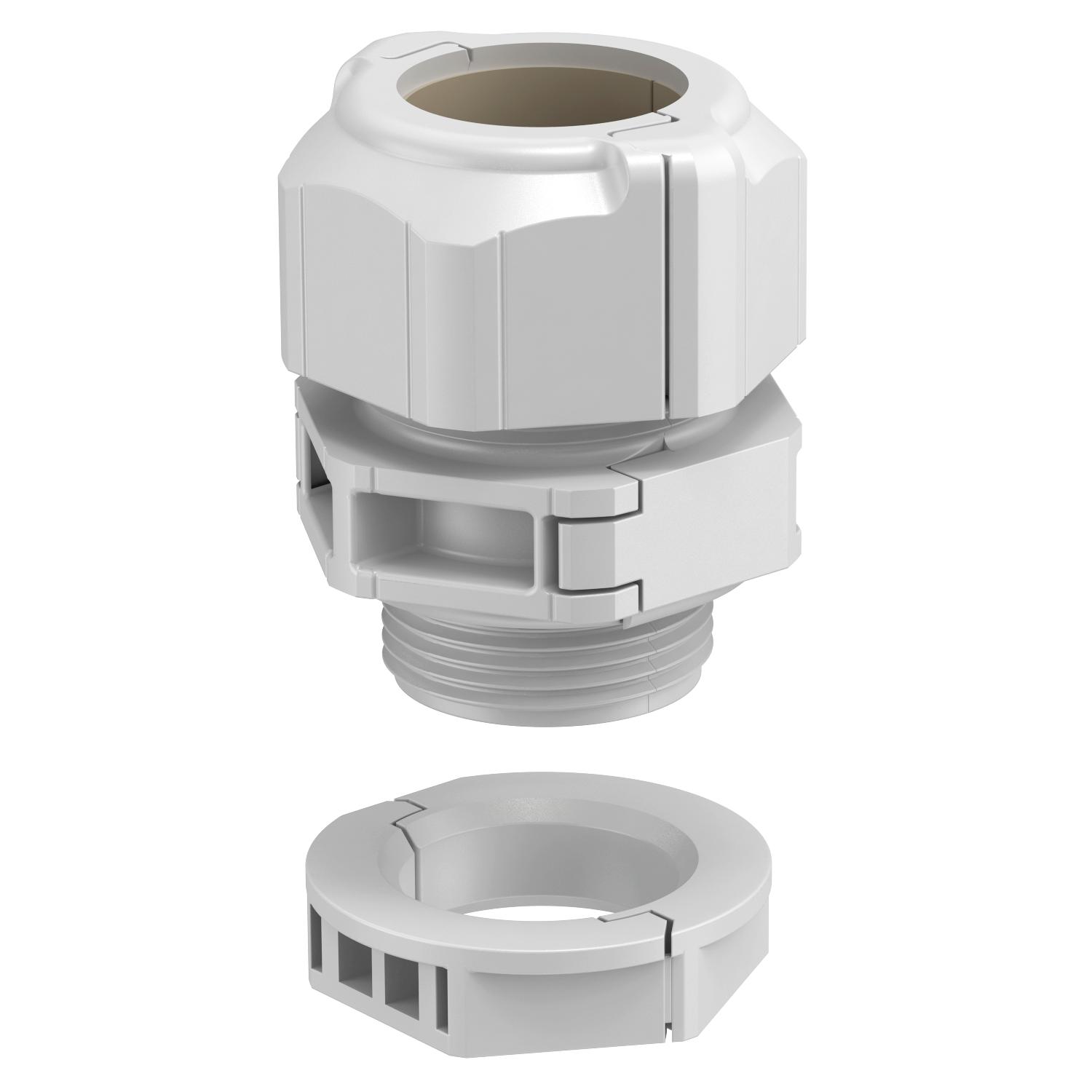

Deelbare wartel, dichtingsinzetstuk, 1 kabel, lichtgrijs

Art.nr. 2024925 | EAN 4012196334568

1
M25 x 1,5
nee
lichtgrijs
Productbeschrijving
Productbeschrijving
De deelbare kabelwartel V-TEC-TB waarborgt net zoals alle V-TEC wartels een betrouwbare afdichting van de kabels. De installatie van bijvoorbeeld prefab kabels of functieleidingen is dankzij de deelbaarheid van de kabelwartel probleemloos en snel mogelijk.

De V-TEC TB is ook onverslaanbaar bij het hermonteren van een bestaande installatie of als "reparatiewartel", omdat hij kan worden geïnstalleerd zonder de voorgemonteerde kabels te demonteren en zonder de lopende productie te onderbreken.

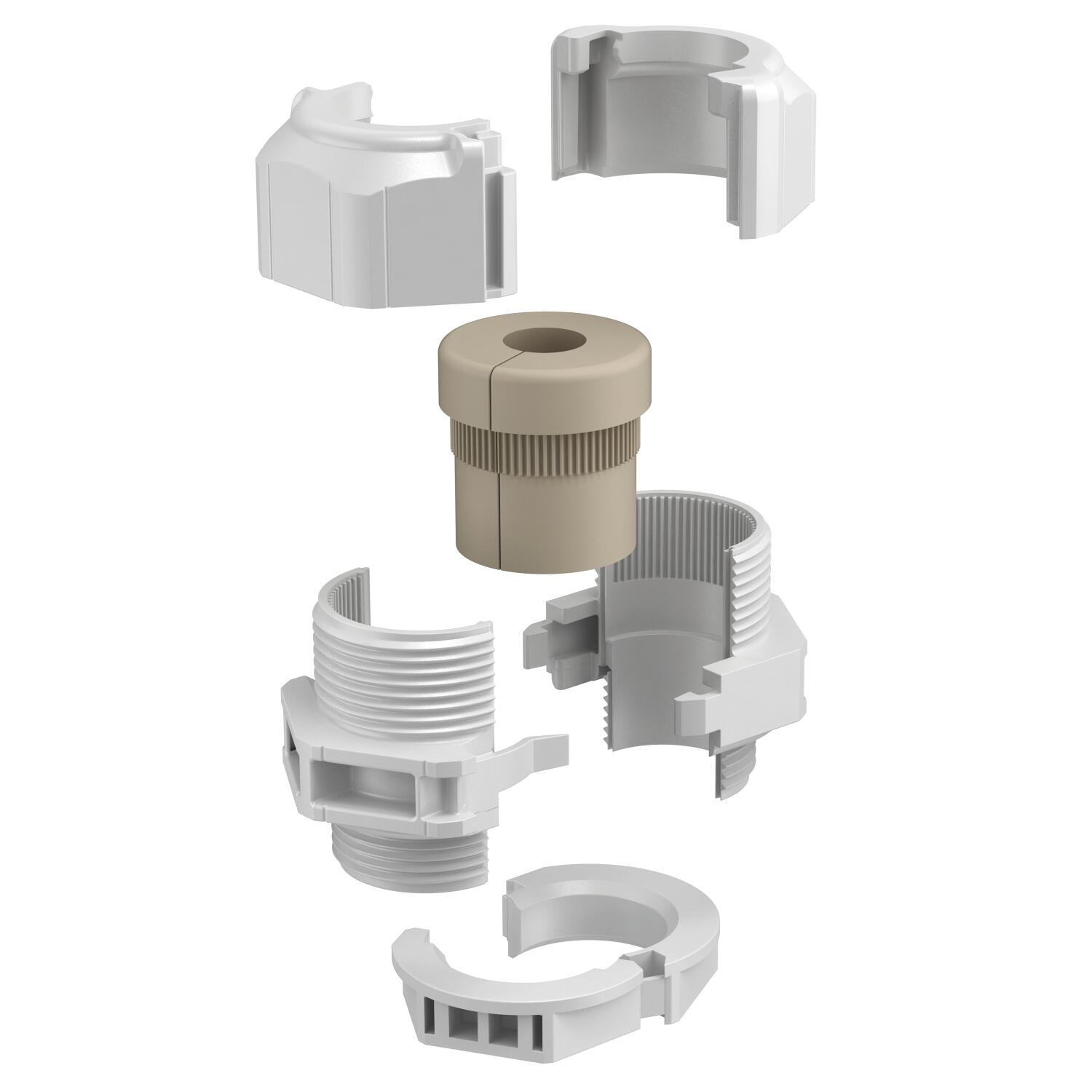

De schroefkoppelingsset bestaat uit een tussensteun, een dopmoer en de afdichting. De gedeelde borgmoer is natuurlijk ook meegeleverd.
  • halogeenvrij; zonder chloor, fluor en broom
  • Vlambestendig 650° C
  • UV-BESTENDIG
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • RoHS conform
  • Bescherminggraad IP 67
  • Schroefdraad metrisch
  • Invoer M25
Technische gegevens

Technische gegevens

Aantal boringen 1
Afdichtbereik D max. 20 mm
Afdichtbereik D min. 18 mm
Afmeting G M25x1,5 mm
Afmeting L max. 40 mm
Afmeting L min. 31,5 mm
Beschermingsgraad IP67
Breedte 38,5 mm
Deelbare wartel ja
Dimensie M25
Doorbuigbescherming nee
Explosiebeveiligd nee
glasvezelversterkt nee
Halogeenvrij ja
Hoogte 50 mm
Instabiel draaimoment 4 Nm
Kleur lichtgrijs
Lengte 35 mm
Lengte schroefdraad 11 mm
Maat D 20 mm
Maat E1 (mm) 38,5 mm
Maat E2 33,8 mm
Maat L 41 mm
Maat L1 11 mm
Maat L2 10 mm
Maat L3 9 mm
Materiaal Polycarbonaat
Meervoudig dichtingsinzetstuk nee
Met borgmoer ja
moeilijk ontvlambaar volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 650°C
Nominale schroefdraadmaat 25
Schroefdraad M25 x 1,5
slagvast ja
Sleutelwijdte 1 35 mm
Sleutelwijdte 2 31 mm
Soort afdichting Dichtring
Soort schroefdraad Metrisch
Spoed 1,5 mm
Temperatuurbereik max. 80 °C
Temperatuurbereik min. -20 °C
Trekontlastingsmogelijkheid nee
Uitvoering recht
Voor Ex-zone zonder
voor Ex-zone gas zonder
voor Ex-zone stof zonder
Wartel voor platte kabel nee
Alle typen

Alle typen

Type Aantal boringen Schroefdraad Meervoudig dichtingsinzetstuk Kleur Art.nr. Aantal kl. VKE
V-TEC TB25 05-07 1 M25 x 1,5 nee lichtgrijs 2024912
5 Stuks
V-TEC TB25 09-11 1 M25 x 1,5 nee lichtgrijs 2024913
5 Stuks
V-TEC TB25 11-13 1 M25 x 1,5 nee lichtgrijs 2024916
5 Stuks
V-TEC TB25 12-15 1 M25 x 1,5 nee lichtgrijs 2024919
5 Stuks
V-TEC TB25 14-18 1 M25 x 1,5 nee lichtgrijs 2024922
5 Stuks
V-TEC TB25 18-20 1 M25 x 1,5 nee lichtgrijs 2024925
5 Stuks
