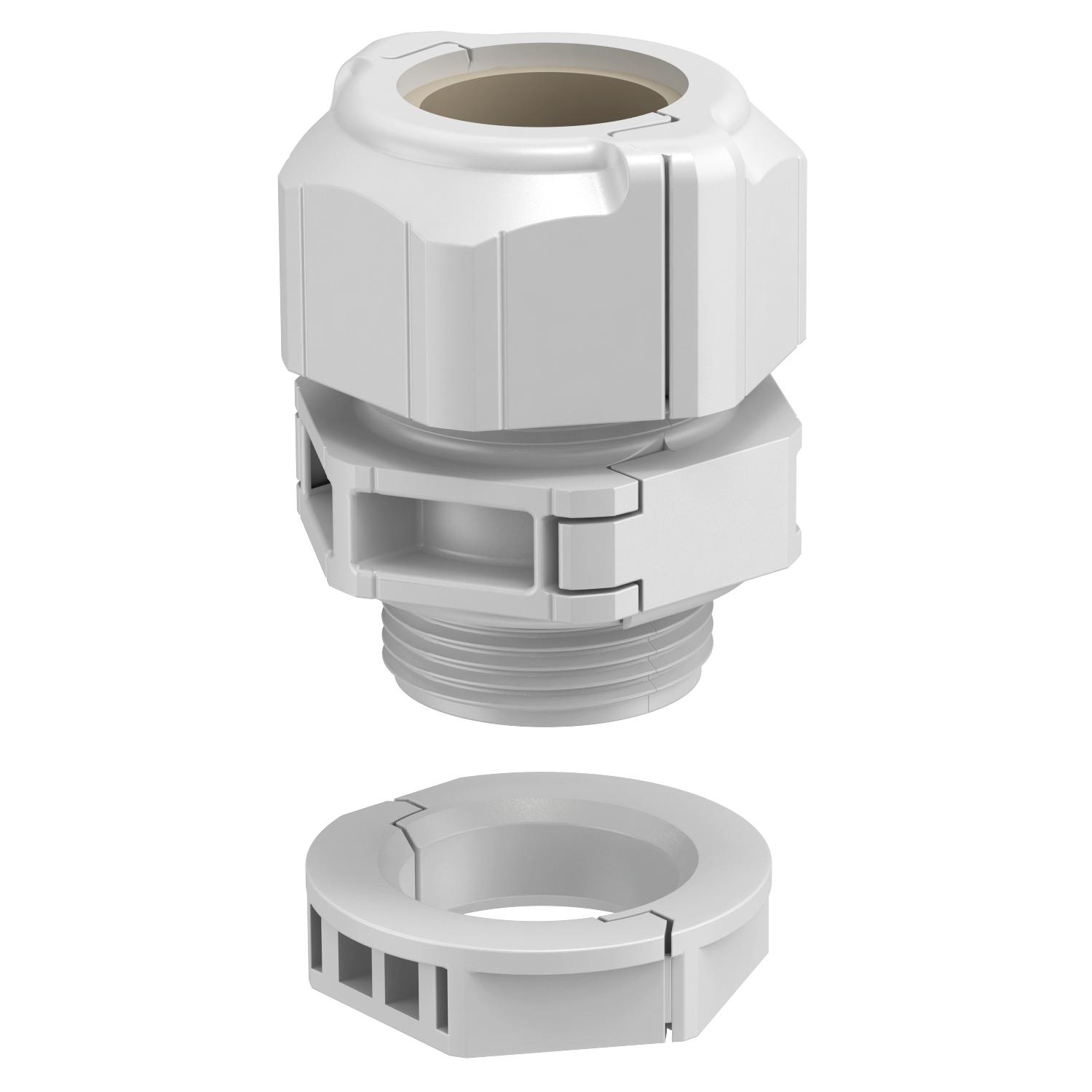

Deelbare wartel, dichtingsinzetstuk, 1 kabel, lichtgrijs
Art.nr. 2024922 | EAN 4012196334551
- Productbeschrijving
-
ProductbeschrijvingDe deelbare kabelwartel V-TEC-TB waarborgt net zoals alle V-TEC wartels een betrouwbare afdichting van de kabels. De installatie van bijvoorbeeld prefab kabels of functieleidingen is dankzij de deelbaarheid van de kabelwartel probleemloos en snel mogelijk.
De V-TEC TB is ook onverslaanbaar bij het hermonteren van een bestaande installatie of als "reparatiewartel", omdat hij kan worden geïnstalleerd zonder de voorgemonteerde kabels te demonteren en zonder de lopende productie te onderbreken.

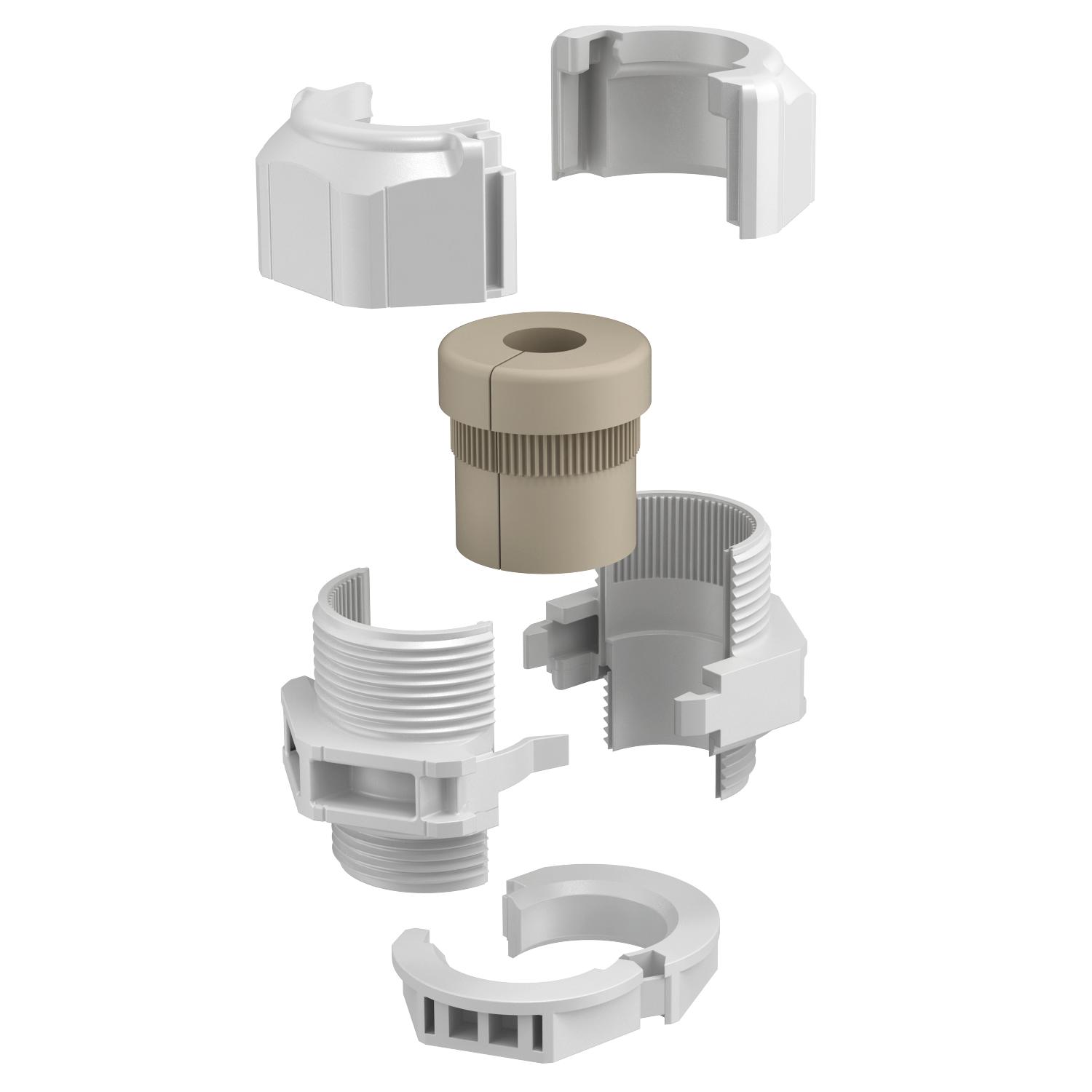

De schroefkoppelingsset bestaat uit een tussensteun, een dopmoer en de afdichting. De gedeelde borgmoer is natuurlijk ook meegeleverd.
-
- Technische gegevens
-
Technische gegevens
Aantal boringen 1 Afdichtbereik D max. 18 mm Afdichtbereik D min. 14 mm Afmeting G M25x1,5 mm Afmeting L max. 40 mm Afmeting L min. 31,5 mm Beschermingsgraad IP67 Breedte 38,5 mm Deelbare wartel ja Dimensie M25 Doorbuigbescherming nee Explosiebeveiligd nee glasvezelversterkt nee Halogeenvrij ja Hoogte 50 mm Instabiel draaimoment 4 Nm Kleur lichtgrijs Lengte 35 mm Lengte schroefdraad 11 mm Maat D 18 mm Maat E1 (mm) 38,5 mm Maat E2 33,8 mm Maat L 41 mm Maat L1 11 mm Maat L2 10 mm Maat L3 9 mm Materiaal Polycarbonaat Meervoudig dichtingsinzetstuk nee Met borgmoer ja moeilijk ontvlambaar volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 650°C Nominale schroefdraadmaat 25 Schroefdraad M25 x 1,5 slagvast ja Sleutelwijdte 1 35 mm Sleutelwijdte 2 31 mm Soort afdichting Dichtring Soort schroefdraad Metrisch Spoed 1,5 mm Temperatuurbereik max. 80 °C Temperatuurbereik min. -20 °C Trekontlastingsmogelijkheid nee Uitvoering recht Voor Ex-zone zonder voor Ex-zone gas zonder voor Ex-zone stof zonder Wartel voor platte kabel nee - Alle typen
-
Alle typen
- Downloads
-
Specificatieblad V-TEC TB25 14-18 / 2024922 , 0.24MB , pdfEU Conformiteitsverklaring V-TEC TB25 14-18 / 2024922 , 0.05MB , pdfREACH Conformiteitsverklaring V-TEC TB25 14-18 / 2024922 , 0.12MB , pdfRoHS Conformiteitsverklaring V-TEC TB25 14-18 / 2024922 , 0.12MB , pdfMontagehandleiding Montagehandleiding V-TEC TB , 1.34MB , pdf
