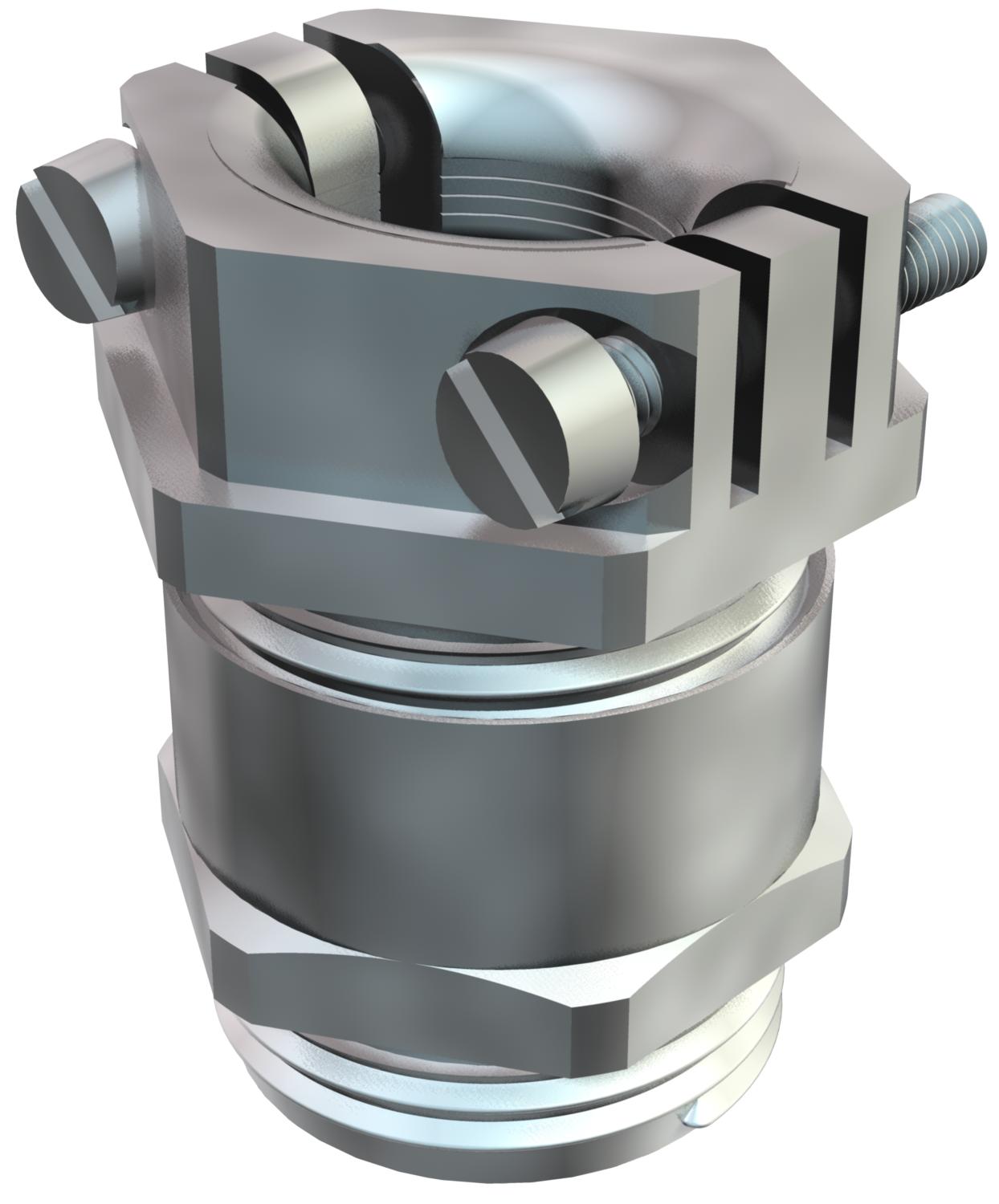

Conische wartel, PG-schroefdraad, trekontlasting, vernikkeld
Art.nr. 2046482 | EAN 4012195182351
- Productbeschrijving
-
ProductbeschrijvingWartel met centrisch werkende dwarsbeugeltrekontlasting in de drukschroef, knikbeveiliging van flexibele leidingen door middel van sterk afgeronde drukschroef.
Met PG-schroefdraad volgens DIN 40430.
Drukringen staal, galvanisch verzinkt en transparant gepassiveerd.
Afdichtring van NBR/SBR.
Beschermingsklasse: met schroefdraadafdichtring IP65, zonder schroefdraadafdichtring IP54
Met zeskantadapter (vergelijkbaar met vorm C 4 volgens DIN 46320).
* Prijzen volgens DEL-lijst.
-
- Technische gegevens
-
Technische gegevens
Afdichtbereik D max. 45 mm Afdichtbereik D min. 43 mm Afmeting e 70 mm Afmeting L max. 44 mm Beschermingsgraad IP65 Dimensie PG48 Doorbuigbescherming nee Explosiebeveiligd nee glasvezelversterkt nee Halogeenvrij nee Lengte schroefdraad 10 mm Maat L1 10 mm Maat L2 23 mm Maat L3 16,3 mm Materiaal Messing Meervoudig dichtingsinzetstuk nee Met borgmoer nee Oppervlak vernikkeld Schroefdraad Pg 48 slagvast nee Sleutelwijdte 64 Sleutelwijdte 1 64 mm Sleutelwijdte 2 64 mm Soort afdichting Dichtring Soort schroefdraad Pg Trekontlastingsmogelijkheid ja Voor Ex-zone zonder Wartel voor platte kabel nee - Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Borgmoer, PG-schroefdraad
169 MS PG48 2091488 25 Stuks - Downloads
-
