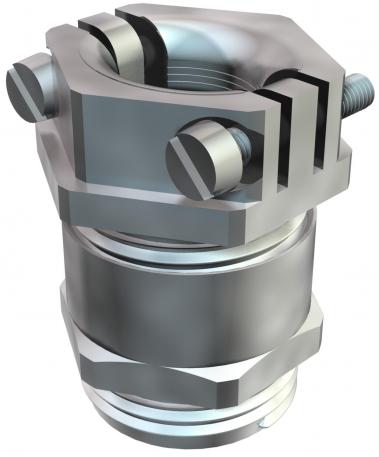

Conische wartel, PG-schroefdraad, trekontlasting, vernikkeld
Art.nr. 2046369 | EAN 4012195182238
- Productbeschrijving
-
ProductbeschrijvingWartel met centrisch werkende dwarsbeugeltrekontlasting in de drukschroef, knikbeveiliging van flexibele leidingen door middel van sterk afgeronde drukschroef.
Met PG-schroefdraad volgens DIN 40430.
Drukringen staal, galvanisch verzinkt en transparant gepassiveerd.
Afdichtring van NBR/SBR.
Beschermingsklasse: met schroefdraadafdichtring IP65, zonder schroefdraadafdichtring IP54
Met zeskantadapter (vergelijkbaar met vorm C 4 volgens DIN 46320).
* Prijzen volgens DEL-lijst.
-
- Technische gegevens
-
Technische gegevens
Afdichtbereik D max. 33 mm Afdichtbereik D min. 31 mm Afmeting e 57 mm Afmeting L max. 40 mm Beschermingsgraad IP54 Dimensie PG36 Doorbuigbescherming nee Explosiebeveiligd nee glasvezelversterkt nee Halogeenvrij nee Lengte schroefdraad 9 mm Maat L1 9 mm Maat L2 19,5 mm Maat L3 15,8 mm Materiaal Messing Meervoudig dichtingsinzetstuk nee Met borgmoer nee Oppervlak vernikkeld Schroefdraad Pg 36 slagvast nee Sleutelwijdte 50 Sleutelwijdte 1 50 mm Sleutelwijdte 2 52 mm Soort afdichting Dichtring Soort schroefdraad Pg Trekontlastingsmogelijkheid ja Voor Ex-zone zonder Wartel voor platte kabel nee - Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Borgmoer, PG-schroefdraad
169 MS PG36 2091364 50 Stuks - Downloads
-
Specificatieblad 159 MS PG36 / 2046369 , 0.21MB , pdfEU Conformiteitsverklaring 159 MS PG36 / 2046369 , 0.03MB , pdfREACH Conformiteitsverklaring 159 MS PG36 / 2046369 , 0.12MB , pdfRoHS Conformiteitsverklaring 159 MS PG36 / 2046369 , 0.12MB , pdf
