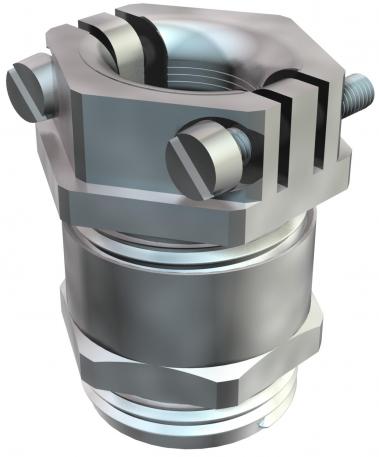

Conische wartel, PG-schroefdraad, trekontlasting, vernikkeld
Art.nr. 2046113 | EAN 4012195181934
- Productbeschrijving
-
ProductbeschrijvingWartel met centrisch werkende dwarsbeugeltrekontlasting in de drukschroef, knikbeveiliging van flexibele leidingen door middel van sterk afgeronde drukschroef.
Met PG-schroefdraad volgens DIN 40430.
Drukringen staal, galvanisch verzinkt en transparant gepassiveerd.
Afdichtring van NBR/SBR.
Beschermingsklasse: met schroefdraadafdichtring IP65, zonder schroefdraadafdichtring IP54
Met zeskantadapter (vergelijkbaar met vorm C 4 volgens DIN 46320).
* Prijzen volgens DEL-lijst.
-
- Technische gegevens
-
Technische gegevens
Afdichtbereik D max. 10 mm Afdichtbereik D min. 8 mm Afmeting e 24,5 mm Afmeting L max. 25 mm Beschermingsgraad IP54 Dimensie PG11 Doorbuigbescherming nee Explosiebeveiligd nee glasvezelversterkt nee Halogeenvrij nee Lengte schroefdraad 6 mm Maat L1 6 mm Maat L2 11 mm Maat L3 11,3 mm Materiaal Messing Meervoudig dichtingsinzetstuk nee Met borgmoer nee Oppervlak vernikkeld Schroefdraad Pg 11 slagvast nee Sleutelwijdte 20 Sleutelwijdte 1 20 mm Sleutelwijdte 2 22 mm Soort afdichting Dichtring Soort schroefdraad Pg Trekontlastingsmogelijkheid ja Voor Ex-zone zonder Wartel voor platte kabel nee - Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Borgmoer, PG-schroefdraad
169 MS PG11 2091119 100 Stuks - Downloads
-
Specificatieblad 159 MS PG11 / 2046113 , 0.21MB , pdfEU Conformiteitsverklaring 159 MS PG11 / 2046113 , 0.03MB , pdfREACH Conformiteitsverklaring 159 MS PG11 / 2046113 , 0.12MB , pdfRoHS Conformiteitsverklaring 159 MS PG11 / 2046113 , 0.12MB , pdf
