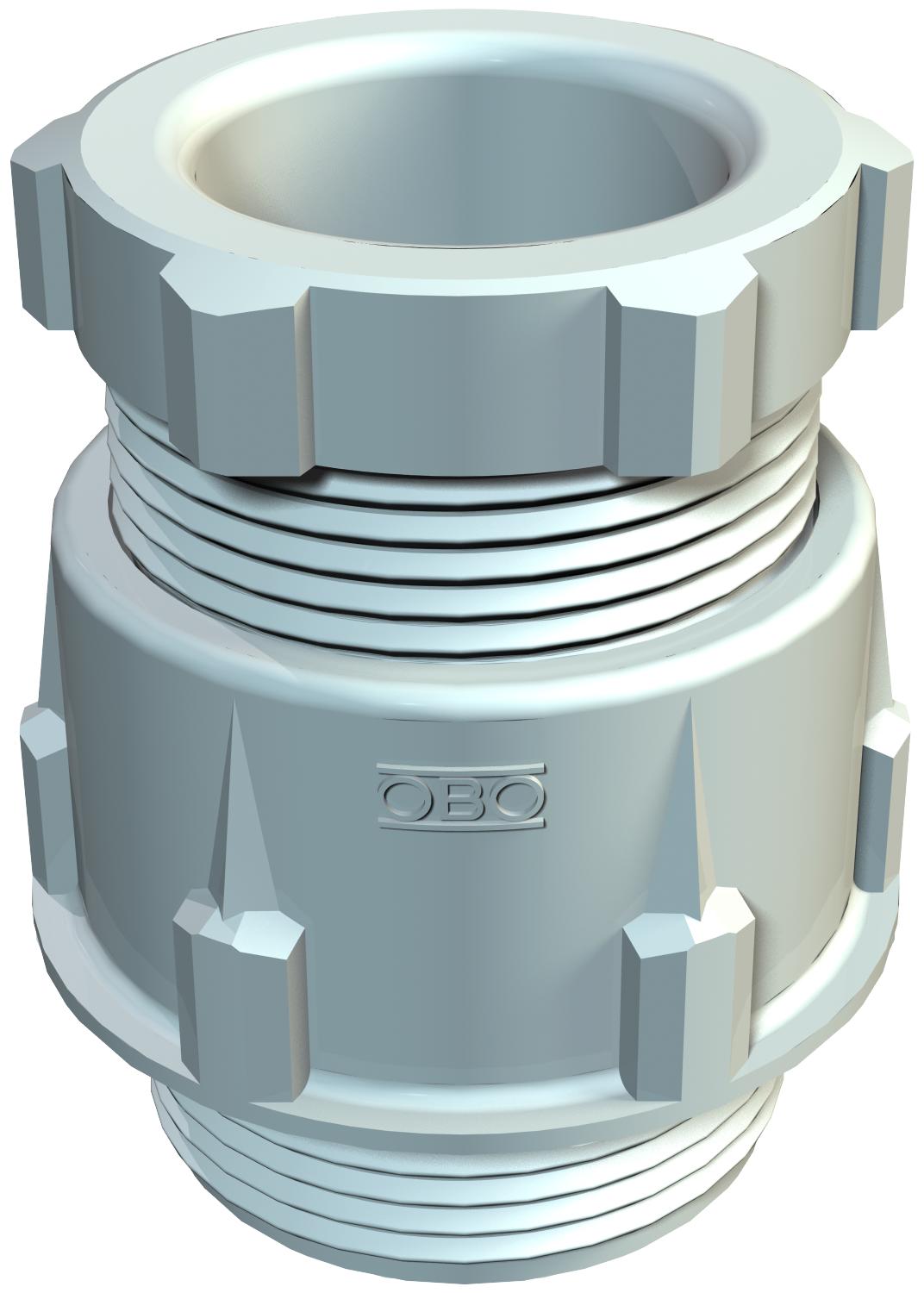

Conische wartel, PG-schroefdraad, lichtgrijs
Art.nr. 2036061 | EAN 4012195172093
- Productbeschrijving
-
ProductbeschrijvingStandaard wartelsysteem vorm A conform DIN 46320 met enkele afdichtingsring van NBR/SBR.
Pg-schroefdraad volgens DIN 40430
Beschermingsgraad: met schroefdraadafdichtingsring IP65, zonder schroefdraadafdichtingsring IP54.
Opmerking: vanwege het risico op spanningsscheuren mogen wartelsystemen van polystyreen slechts matig worden vastgedraaid!
Slagvast
-
- Technische gegevens
-
Technische gegevens
Afdichtbereik D max. 6,5 mm Afdichtbereik D min. 3,5 mm Afmeting G Pg7 mm Afmeting L max. 23 mm Beschermingsgraad IP65 Breedte 16,5 mm Deelbare wartel nee Dimensie PG7 Dimension D4 7,5 mm Doorbuigbescherming nee Explosiebeveiligd nee glasvezelversterkt nee Halogeenvrij ja Hoogte 30 mm Kleur lichtgrijs; RAL 7035 Lengte 16,5 mm Lengte schroefdraad 8 mm Maat D1 6 mm Maat D2 16,5 mm Maat D3 8 mm Maat L1 7,75 mm Maat L2 13 mm Maat L3 5 mm Maat L4 8,5 mm Materiaal Polystyreen Meervoudig dichtingsinzetstuk nee Met borgmoer nee Nominale schroefdraadmaat 7 Schroefdraad Pg 7 slagvast nee Sleutelwijdte 1 15 mm Sleutelwijdte 2 13 mm Soort afdichting Dichtring Soort schroefdraad Pg Trekontlastingsmogelijkheid nee Uitvoering recht Voor Ex-zone zonder voor Ex-zone gas zonder voor Ex-zone stof zonder - Alle typen
- Downloads
-
Specificatieblad 106 PG7 / 2036061 , 0.28MB , pdfEU Conformiteitsverklaring 106 PG7 / 2036061 , 0.15MB , pdfREACH Conformiteitsverklaring 106 PG7 / 2036061 , 0.12MB , pdfRoHS Conformiteitsverklaring 106 PG7 / 2036061 , 0.12MB , pdf
