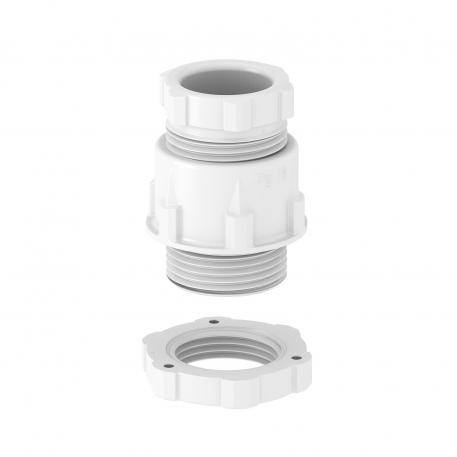

Conische wartel, PG-schroefdraad, lichtgrijs
Art.nr. 2038446 | EAN 4012196688906
- Productbeschrijving
-
Productbeschrijving
Standaard kabelwartel vorm A volgens DIN 46320 met een eenvoudige afdichtring van NR / SBR
Pg-aansluitschroefdraad volgens DIN 40430
Beschermingsklasse: met schroefdraadafdichtring IP 65, zonder schroefdraadafdichtring IP 54.
Opmerking: vanwege het risico op spanningsscheuren mogen wartelsystemen van polystyreen slechts matig worden vastgedraaid!
Slagvast
-
- Technische gegevens
-
Technische gegevens
Afdichtbereik D max. 40 mm Afdichtbereik D min. 37 mm Beschermingsgraad IP65 Deelbare wartel nee Dimensie PG48 Doorbuigbescherming nee Explosiebeveiligd nee glasvezelversterkt nee Halogeenvrij ja Kleur lichtgrijs; RAL 7035 Maat E1 (mm) 70 mm Maat E2 50,3 mm Materiaal Polystyreen Meervoudig dichtingsinzetstuk nee Met borgmoer nee Nominale schroefdraadmaat 48 Schroefdraad Pg 48 slagvast nee Sleutelwijdte 1 65 mm Sleutelwijdte 2 60 mm Sleutelwijdte 3 70 mm Soort afdichting Dichtring Soort schroefdraad Pg Temperatuurbereik max. 65 °C Temperatuurbereik min. -20 °C Trekontlastingsmogelijkheid nee Uitvoering recht Voor Ex-zone zonder voor Ex-zone gas zonder voor Ex-zone stof zonder Afmetingen
Afmeting L max. 48 mm Afmeting L min. 8 mm Dimension D4 45,5 mm Maat D2 70 mm Maat D3 50 mm Maat E3 78 mm Maat L1 14 mm Maat L2 27 mm Maat L3 9 mm Maat L4 18,5 mm - Alle typen
