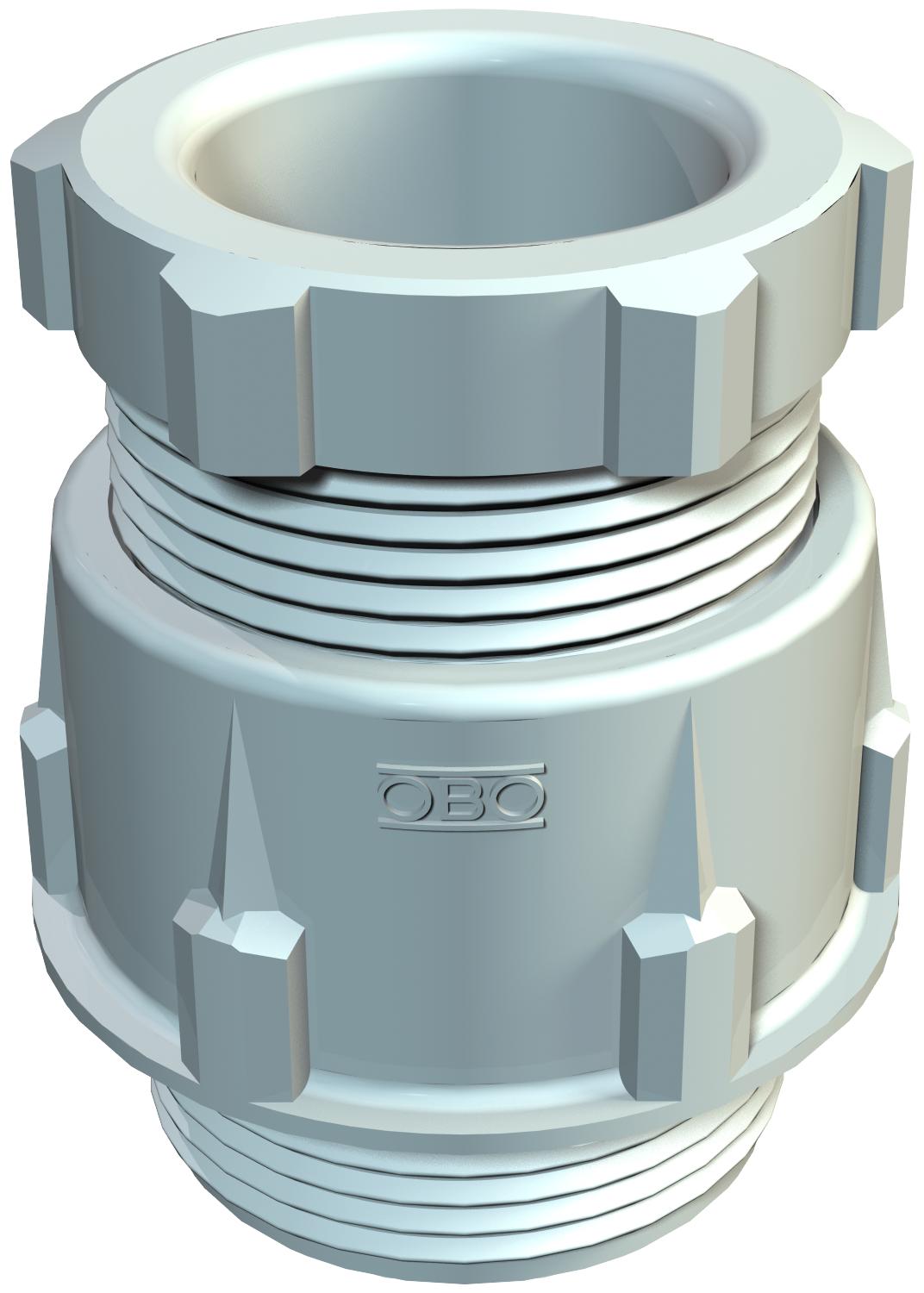

Conische wartel, PG-schroefdraad, lichtgrijs
Art.nr. 2036487 | EAN 4012195173113
- Productbeschrijving
-
ProductbeschrijvingStandaard wartelsysteem vorm A conform DIN 46320 met enkele afdichtingsring van NBR/SBR.
Pg-schroefdraad volgens DIN 40430
Beschermingsgraad: met schroefdraadafdichtingsring IP65, zonder schroefdraadafdichtingsring IP54.
Opmerking: vanwege het risico op spanningsscheuren mogen wartelsystemen van polystyreen slechts matig worden vastgedraaid!
Slagvast
- Technische gegevens
-
Technische gegevens
Afdichtbereik D max. 44 mm Afdichtbereik D min. 37 mm Afmeting G Pg48 mm Afmeting L max. 48 mm Beschermingsgraad IP65 Breedte 74 mm Deelbare wartel nee Dimensie PG48 Dimension D4 45,5 mm Doorbuigbescherming nee Explosiebeveiligd nee glasvezelversterkt nee Halogeenvrij ja Hoogte 60 mm Kleur lichtgrijs; RAL 7035 Lengte 70 mm Lengte schroefdraad 14 mm Maat D1 44 mm Maat D2 74 mm Maat D3 50 mm Maat L1 14 mm Maat L2 27 mm Maat L3 9 mm Maat L4 18,5 mm Materiaal Polystyreen Meervoudig dichtingsinzetstuk nee Met borgmoer nee Nominale schroefdraadmaat 48 Schroefdraad Pg 48 slagvast nee Sleutelwijdte 1 65 mm Sleutelwijdte 2 60 mm Soort afdichting Dichtring Soort schroefdraad Pg Trekontlastingsmogelijkheid nee Uitvoering recht Voor Ex-zone zonder voor Ex-zone gas zonder voor Ex-zone stof zonder - Alle typen
- Downloads
-
Specificatieblad 106 PG48 / 2036487 , 0.28MB , pdfEU Conformiteitsverklaring 106 PG48 / 2036487 , 0.15MB , pdfREACH Conformiteitsverklaring 106 PG48 / 2036487 , 0.12MB , pdfRoHS Conformiteitsverklaring 106 PG48 / 2036487 , 0.12MB , pdf
