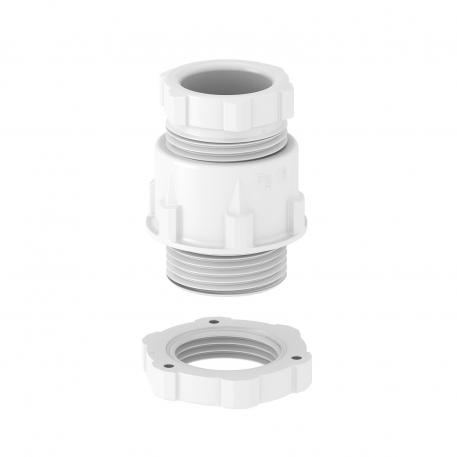

Conische wartel, PG-schroefdraad, lichtgrijs
Art.nr. 2038438 | EAN 4012196688845
- Productbeschrijving
-
Productbeschrijving
Standaard kabelwartel vorm A volgens DIN 46320 met een eenvoudige afdichtring van NR / SBR
Pg-aansluitschroefdraad volgens DIN 40430
Beschermingsklasse: met schroefdraadafdichtring IP 65, zonder schroefdraadafdichtring IP 54.
Opmerking: vanwege het risico op spanningsscheuren mogen wartelsystemen van polystyreen slechts matig worden vastgedraaid!
Slagvast
-
- Technische gegevens
-
Technische gegevens
Afdichtbereik D max. 18 mm Afdichtbereik D min. 14 mm Beschermingsgraad IP65 Deelbare wartel nee Dimensie PG21 Doorbuigbescherming nee Explosiebeveiligd nee glasvezelversterkt nee Halogeenvrij ja Kleur lichtgrijs; RAL 7035 Maat E1 (mm) 37,5 mm Maat E2 21,2 mm Materiaal Polystyreen Meervoudig dichtingsinzetstuk nee Met borgmoer nee Nominale schroefdraadmaat 21 Schroefdraad Pg 21 slagvast nee Sleutelwijdte 1 33 mm Sleutelwijdte 2 30 mm Sleutelwijdte 3 36 mm Soort afdichting Dichtring Soort schroefdraad Pg Temperatuurbereik max. 65 °C Temperatuurbereik min. -20 °C Trekontlastingsmogelijkheid nee Uitvoering recht Voor Ex-zone zonder voor Ex-zone gas zonder voor Ex-zone stof zonder Afmetingen
Afmeting L max. 38 mm Afmeting L min. 7 mm Dimension D4 21 mm Maat D2 37,5 mm Maat D3 21,2 mm Maat E3 39 mm Maat L1 11 mm Maat L2 19 mm Maat L3 7 mm Maat L4 17 mm - Alle typen
