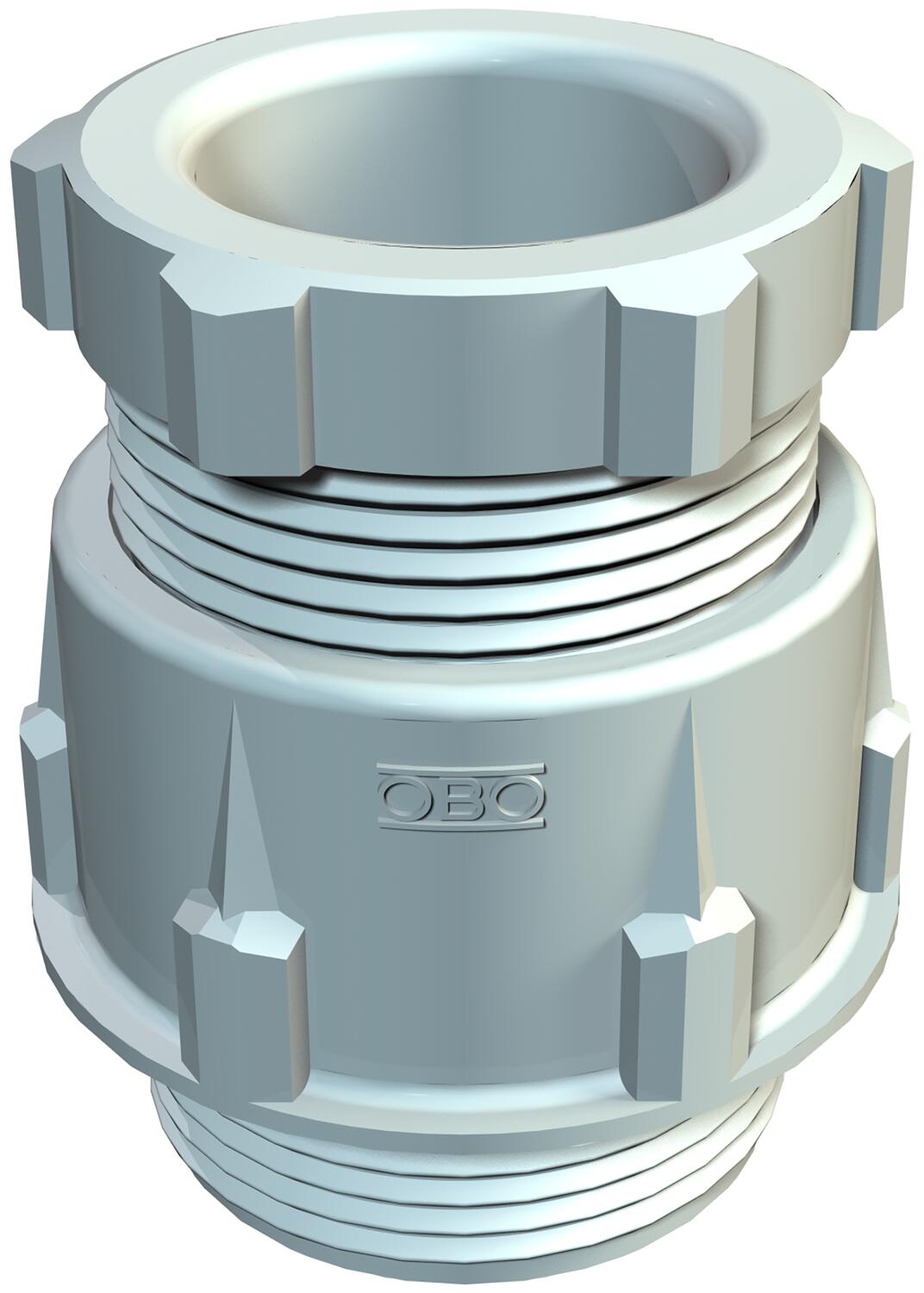

Conische wartel, PG-schroefdraad, lichtgrijs
Art.nr. 2036215 | EAN 4012195172635
- Productbeschrijving
-
ProductbeschrijvingStandaard wartelsysteem vorm A conform DIN 46320 met enkele afdichtingsring van NBR/SBR.
Pg-schroefdraad volgens DIN 40430
Beschermingsgraad: met schroefdraadafdichtingsring IP65, zonder schroefdraadafdichtingsring IP54.
Opmerking: vanwege het risico op spanningsscheuren mogen wartelsystemen van polystyreen slechts matig worden vastgedraaid!
Slagvast
-
- Technische gegevens
-
Technische gegevens
Afdichtbereik D max. 18 mm Afdichtbereik D min. 14 mm Afmeting G Pg21 mm Afmeting L max. 38 mm Beschermingsgraad IP65 Breedte 37,5 mm Deelbare wartel nee Dimensie PG21 Dimension D4 21 mm Doorbuigbescherming nee Explosiebeveiligd nee glasvezelversterkt nee Halogeenvrij ja Hoogte 48 mm Kleur lichtgrijs; RAL 7035 Lengte 37,5 mm Lengte schroefdraad 11 mm Maat D1 18 mm Maat D2 37,5 mm Maat D3 21,2 mm Maat L1 10 mm Maat L2 19 mm Maat L3 7 mm Maat L4 17 mm Materiaal Polystyreen Meervoudig dichtingsinzetstuk nee Met borgmoer nee Nominale schroefdraadmaat 21 Schroefdraad Pg 21 slagvast nee Sleutelwijdte 1 33 mm Sleutelwijdte 2 30 mm Soort afdichting Dichtring Soort schroefdraad Pg Trekontlastingsmogelijkheid nee Uitvoering recht Voor Ex-zone zonder voor Ex-zone gas zonder voor Ex-zone stof zonder - Alle typen
