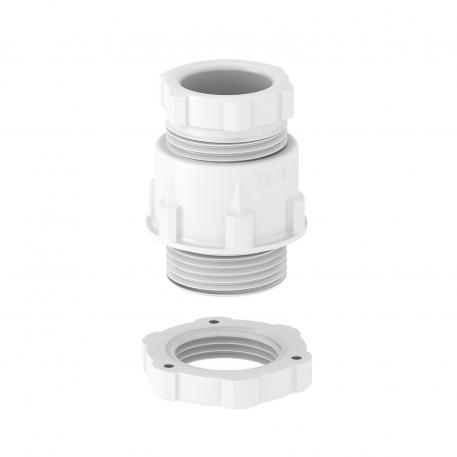

Conische wartel, PG-schroefdraad, lichtgrijs
Art.nr. 2038434 | EAN 4012196688746
- Productbeschrijving
-
ProductbeschrijvingStandaard kabelwartel vorm A volgens DIN 46320 met een eenvoudige afdichtring van NR / SBR
Pg-aansluitschroefdraad volgens DIN 40430
Beschermingsklasse: met schroefdraadafdichtring IP 65, zonder schroefdraadafdichtring IP 54.
Opmerking: vanwege het risico op spanningsscheuren mogen wartelsystemen van polystyreen slechts matig worden vastgedraaid!
Slagvast
-
- Technische gegevens
-
Technische gegevens
Afdichtbereik D max. 13 mm Afdichtbereik D min. 9 mm Afmeting L max. 28 mm Afmeting L min. 6 mm Beschermingsgraad IP65 Deelbare wartel nee Dimensie PG13 Dimension D4 13,5 mm Doorbuigbescherming nee Explosiebeveiligd nee glasvezelversterkt nee Halogeenvrij ja Kleur lichtgrijs; RAL 7035 Maat D2 27 mm Maat D3 13,4 mm Maat E1 (mm) 27 mm Maat E2 13,4 mm Maat E3 29 mm Maat L1 9 mm Maat L2 16 mm Maat L3 5 mm Maat L4 10,8 mm Materiaal Polystyreen Meervoudig dichtingsinzetstuk nee Met borgmoer nee Nominale schroefdraadmaat 13,5 Schroefdraad Pg 13,5 slagvast nee Sleutelwijdte 1 24 mm Sleutelwijdte 2 21 mm Sleutelwijdte 3 27 mm Soort afdichting Dichtring Soort schroefdraad Pg Temperatuurbereik max. 65 °C Temperatuurbereik min. -20 °C Trekontlastingsmogelijkheid nee Uitvoering recht Voor Ex-zone zonder voor Ex-zone gas zonder voor Ex-zone stof zonder - Alle typen
- Downloads
-
Specificatieblad 106+PG13 MG LGR / 2038434 , 0.21MB , pdfEU Conformiteitsverklaring 106+PG13 MG LGR / 2038434 , 0.15MB , pdf
