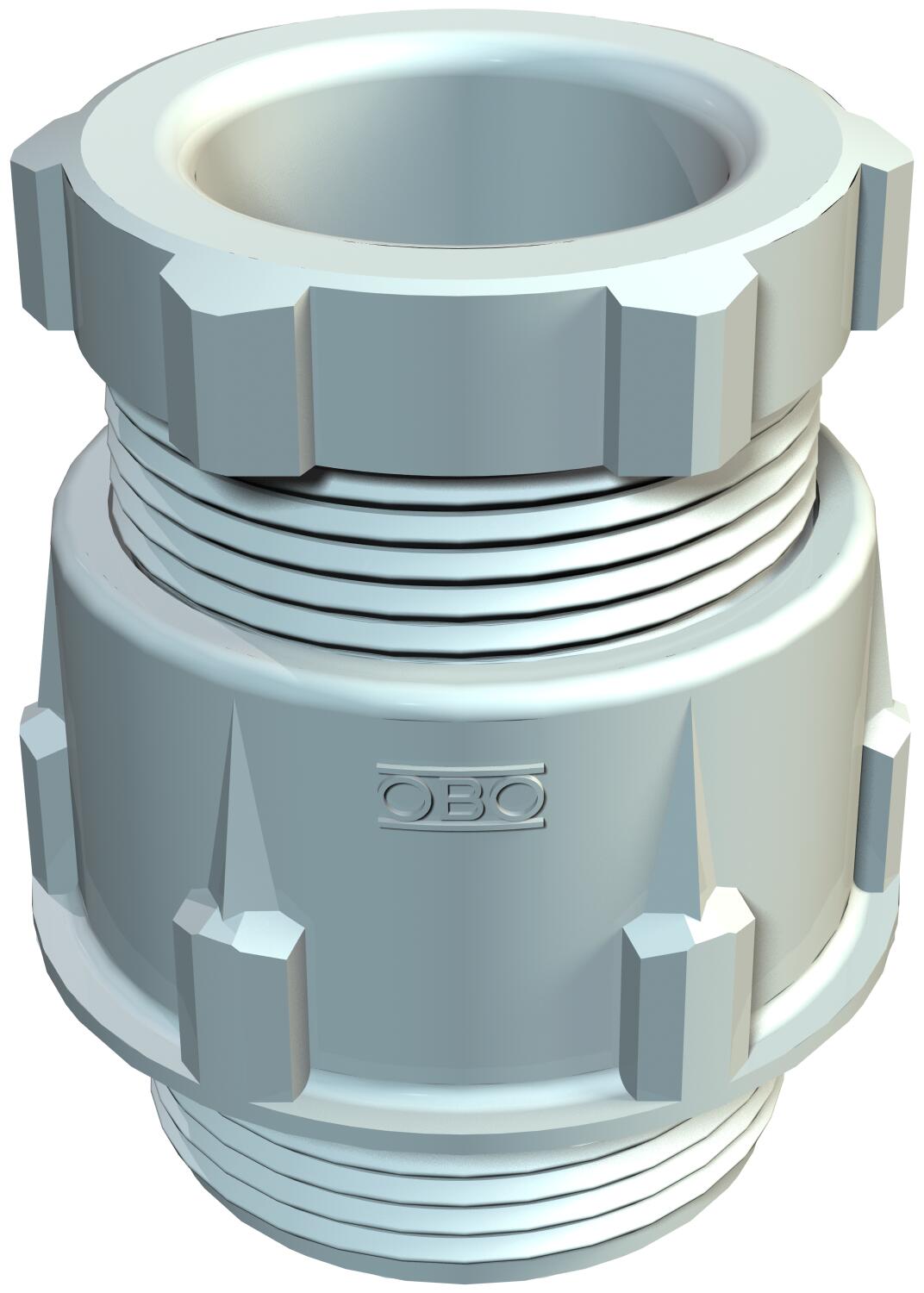

Conische wartel, PG-schroefdraad, lichtgrijs
Art.nr. 2036134 | EAN 4012195172390
- Productbeschrijving
-
ProductbeschrijvingStandaard wartelsysteem vorm A conform DIN 46320 met enkele afdichtingsring van NBR/SBR.
Pg-schroefdraad volgens DIN 40430
Beschermingsgraad: met schroefdraadafdichtingsring IP65, zonder schroefdraadafdichtingsring IP54.
Opmerking: vanwege het risico op spanningsscheuren mogen wartelsystemen van polystyreen slechts matig worden vastgedraaid!
Slagvast
-
- Technische gegevens
-
Technische gegevens
Afdichtbereik D max. 13 mm Afdichtbereik D min. 9 mm Afmeting G Pg13,5 mm Afmeting L max. 28 mm Beschermingsgraad IP65 Breedte 27 mm Deelbare wartel nee Dimensie PG13,5 Dimension D4 13,5 mm Doorbuigbescherming nee Explosiebeveiligd nee glasvezelversterkt nee Halogeenvrij ja Hoogte 37 mm Kleur lichtgrijs; RAL 7035 Lengte 27 mm Lengte schroefdraad 9 mm Maat D1 13 mm Maat D2 27 mm Maat D3 13,4 mm Maat L1 9 mm Maat L2 16 mm Maat L3 5 mm Maat L4 10,8 mm Materiaal Polystyreen Meervoudig dichtingsinzetstuk nee Met borgmoer nee Nominale schroefdraadmaat 13,5 Schroefdraad Pg 13,5 slagvast nee Sleutelwijdte 1 24 mm Sleutelwijdte 2 21 mm Soort afdichting Dichtring Soort schroefdraad Pg Trekontlastingsmogelijkheid nee Uitvoering recht Voor Ex-zone zonder voor Ex-zone gas zonder voor Ex-zone stof zonder - Alle typen
- Downloads
-
Specificatieblad 106 PG13.5 / 2036134 , 0.50MB , pdfEU Conformiteitsverklaring 106 PG13.5 / 2036134 , 0.15MB , pdfREACH Conformiteitsverklaring 106 PG13.5 / 2036134 , 0.12MB , pdfRoHS Conformiteitsverklaring 106 PG13.5 / 2036134 , 0.12MB , pdf
