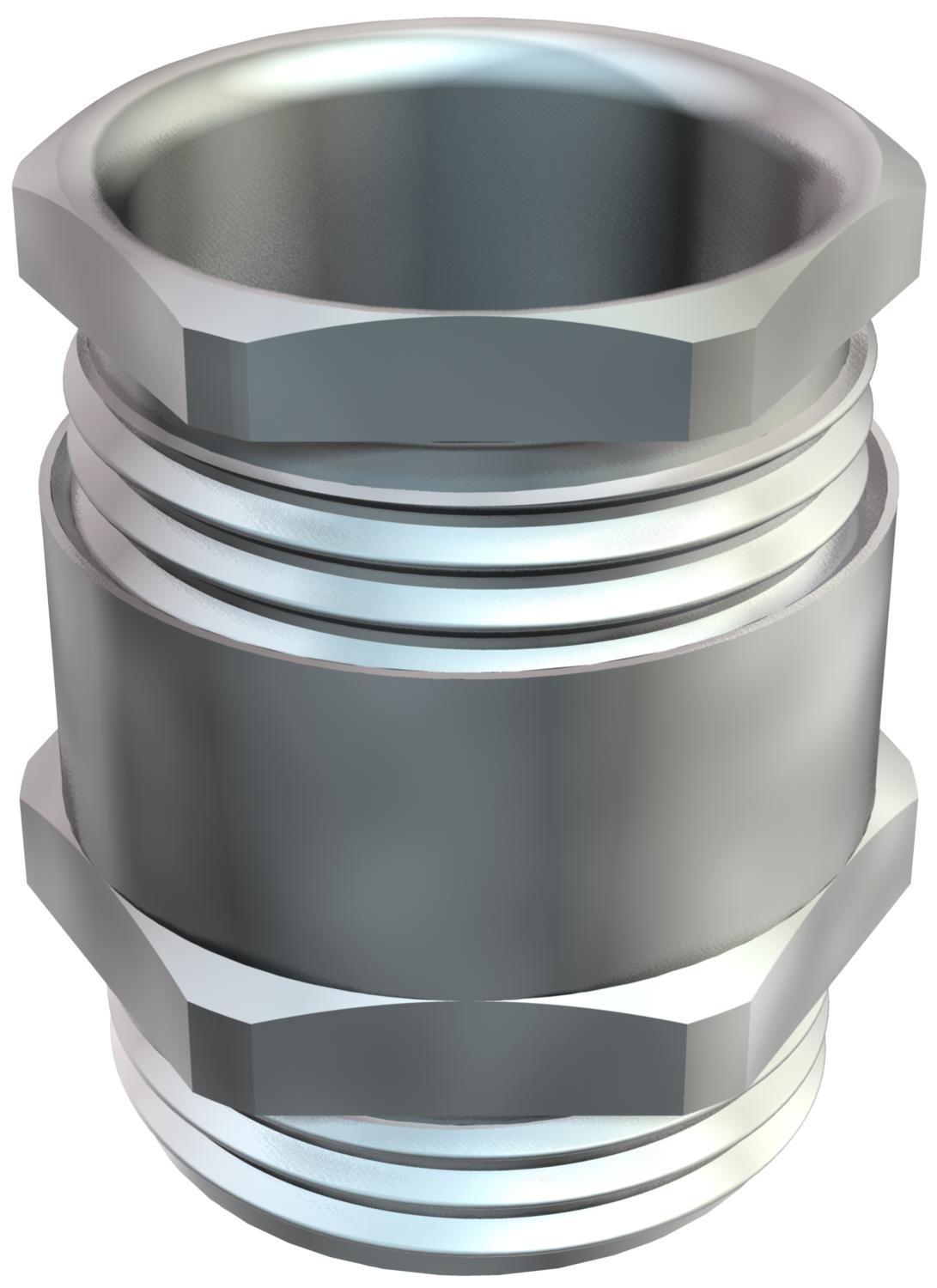

Conische wartel, metrische schroefdraad, kleine afdichtring, vernikkeld
Art.nr. 2083698 | EAN 4012195482239
- Productbeschrijving
-
ProductbeschrijvingWartel met zeskant-tussenstuk, vorm C4 conform DIN 46320 met metrische schroefdraad conform DIN EN 60423 resp. ISO 68.
Drukringen staal, galvanisch verzinkt en transparant gepassiveerd.
Afdichtring van NBR/SBR.
Beschermingsgraad: met schroefdraadafdichtingsring IP65, zonder schroefdraadafdichtingsring IP54.
Met enkelvoudige dichtring, met kleine binnendiameter.
* Prijzen volgens DEL-lijst.
-
- Technische gegevens
-
Technische gegevens
Afdichtbereik D max. 45 mm Afdichtbereik D min. 43 mm Afmeting e 69 mm Beschermingsgraad IP54 Dimensie M63 Doorbuigbescherming nee Explosiebeveiligd nee glasvezelversterkt nee Halogeenvrij nee Lengte schroefdraad 10,5 mm Maat L1 10,5 mm Maat L2 23 mm Materiaal Messing Meervoudig dichtingsinzetstuk nee Met borgmoer nee Oppervlak vernikkeld Schroefdraad M63 x 1,5 slagvast nee Sleutelwijdte 1 65 mm Sleutelwijdte 2 60 mm Soort afdichting Dichtring Soort schroefdraad Metrisch Trekontlastingsmogelijkheid nee Voor Ex-zone zonder Wartel voor platte kabel nee - Alle typen
- Downloads
-
Specificatieblad 163 MS M63 / 2083698 , 0.24MB , pdfEU Conformiteitsverklaring 163 MS M63 / 2083698 , 0.15MB , pdfREACH Conformiteitsverklaring 163 MS M63 / 2083698 , 0.12MB , pdfRoHS Conformiteitsverklaring 163 MS M63 / 2083698 , 0.12MB , pdf
