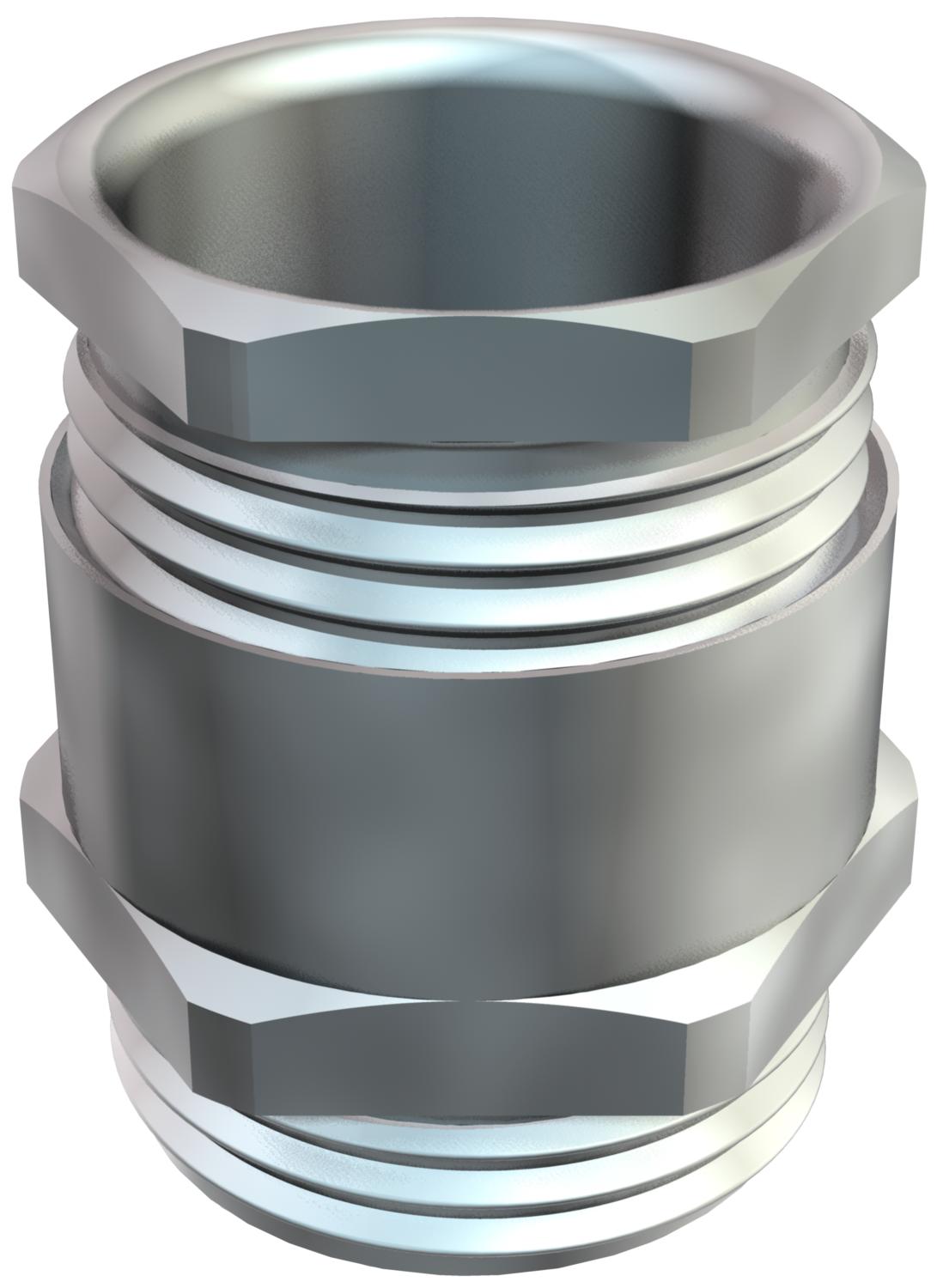

Conische wartel, metrische schroefdraad, kleine afdichtring, vernikkeld
Art.nr. 2083639 | EAN 4012195481874
- Productbeschrijving
-
ProductbeschrijvingWartel met zeskant-tussenstuk, vorm C4 conform DIN 46320 met metrische schroefdraad conform DIN EN 60423 resp. ISO 68.
Drukringen staal, galvanisch verzinkt en transparant gepassiveerd.
Afdichtring van NBR/SBR.
Beschermingsgraad: met schroefdraadafdichtingsring IP65, zonder schroefdraadafdichtingsring IP54.
Met enkelvoudige dichtring, met kleine binnendiameter.
* Prijzen volgens DEL-lijst.
-
- Technische gegevens
-
Technische gegevens
Afdichtbereik D max. 10 mm Afdichtbereik D min. 8 mm Afmeting e 24,4 mm Beschermingsgraad IP54 Dimensie M20 Doorbuigbescherming nee Explosiebeveiligd nee glasvezelversterkt nee Halogeenvrij nee Lengte schroefdraad 7 mm Maat L1 7 mm Maat L2 12,5 mm Materiaal Messing Meervoudig dichtingsinzetstuk nee Met borgmoer nee Oppervlak vernikkeld Schroefdraad M20 x 1,5 slagvast nee Sleutelwijdte 1 22 mm Sleutelwijdte 2 20 mm Soort afdichting Dichtring Soort schroefdraad Metrisch Trekontlastingsmogelijkheid nee Voor Ex-zone zonder Wartel voor platte kabel nee - Alle typen
- Downloads
-
Specificatieblad 163 MS M20 / 2083639 , 0.22MB , pdfEU Conformiteitsverklaring 163 MS M20 / 2083639 , 0.15MB , pdfREACH Conformiteitsverklaring 163 MS M20 / 2083639 , 0.12MB , pdfRoHS Conformiteitsverklaring 163 MS M20 / 2083639 , 0.12MB , pdf
