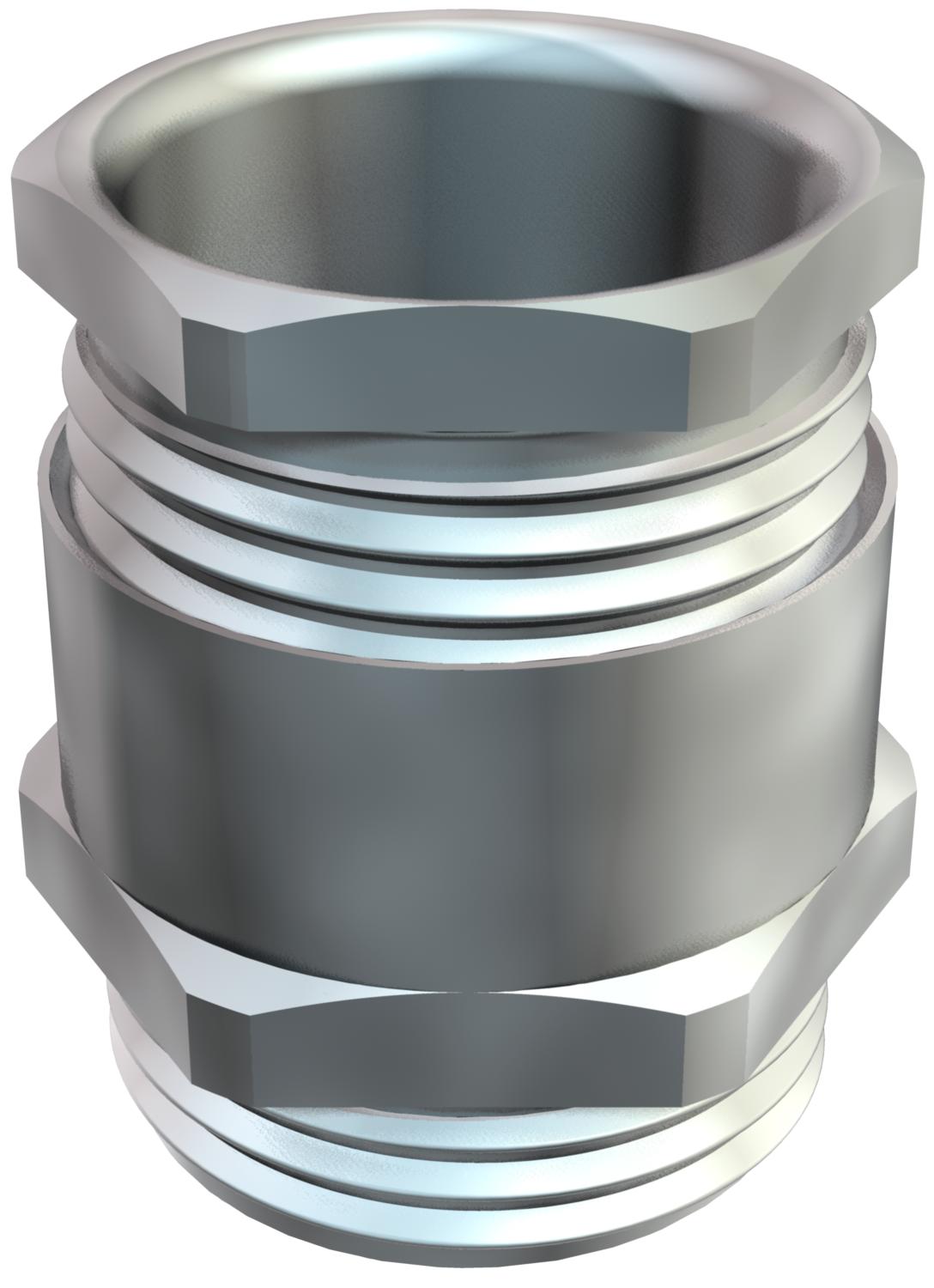

Conische wartel, metrisch schroefdraad, insnijring, vernikkeld
Art.nr. 2083716 | EAN 4012195517757
- Productbeschrijving
-
ProductbeschrijvingWartel met zeskant-tussenstuk, vorm C4 conform DIN 46320 met metrische schroefdraad conform DIN EN 60423 resp. ISO 68. Drukringen staal, galvanisch verzinkt en transparant gepassiveerd. Afdichtring van NBR/SBR.
Beschermingsgraad: met schroefdraadafdichtingsring IP65, zonder schroefdraadafdichtingsring IP54.
Met snijring.
* Prijzen volgens DEL-lijst.
-
- Technische gegevens
-
Technische gegevens
Afdichtbereik D max. 13,5 mm Afdichtbereik D min. 7,5 mm Afmeting e 24,4 mm Afmeting L max. 18 mm Beschermingsgraad IP65 Dimensie M20 Doorbuigbescherming nee Explosiebeveiligd nee glasvezelversterkt nee Halogeenvrij nee Lengte schroefdraad 7 mm Maat L 18 mm Maat L1 7 mm Maat L2 18 mm Maat L3 3 mm Materiaal Messing Meervoudig dichtingsinzetstuk nee Met borgmoer nee Oppervlak vernikkeld Schroefdraad M20 x 1,5 slagvast nee Sleutelwijdte 1 22 mm Sleutelwijdte 2 20 mm Soort afdichting Uitsnijdbare afdichtring Soort schroefdraad Metrisch Trekontlastingsmogelijkheid nee Voor Ex-zone zonder Wartel voor platte kabel nee - Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Borgmoer, metrische schroefdraad
169 MS M20 2091623 100 Stuks - Downloads
-
Specificatieblad 162 MS M20 / 2083716 , 0.23MB , pdfEU Conformiteitsverklaring 162 MS M20 / 2083716 , 0.17MB , pdfREACH Conformiteitsverklaring 162 MS M20 / 2083716 , 0.12MB , pdfRoHS Conformiteitsverklaring 162 MS M20 / 2083716 , 0.12MB , pdf
