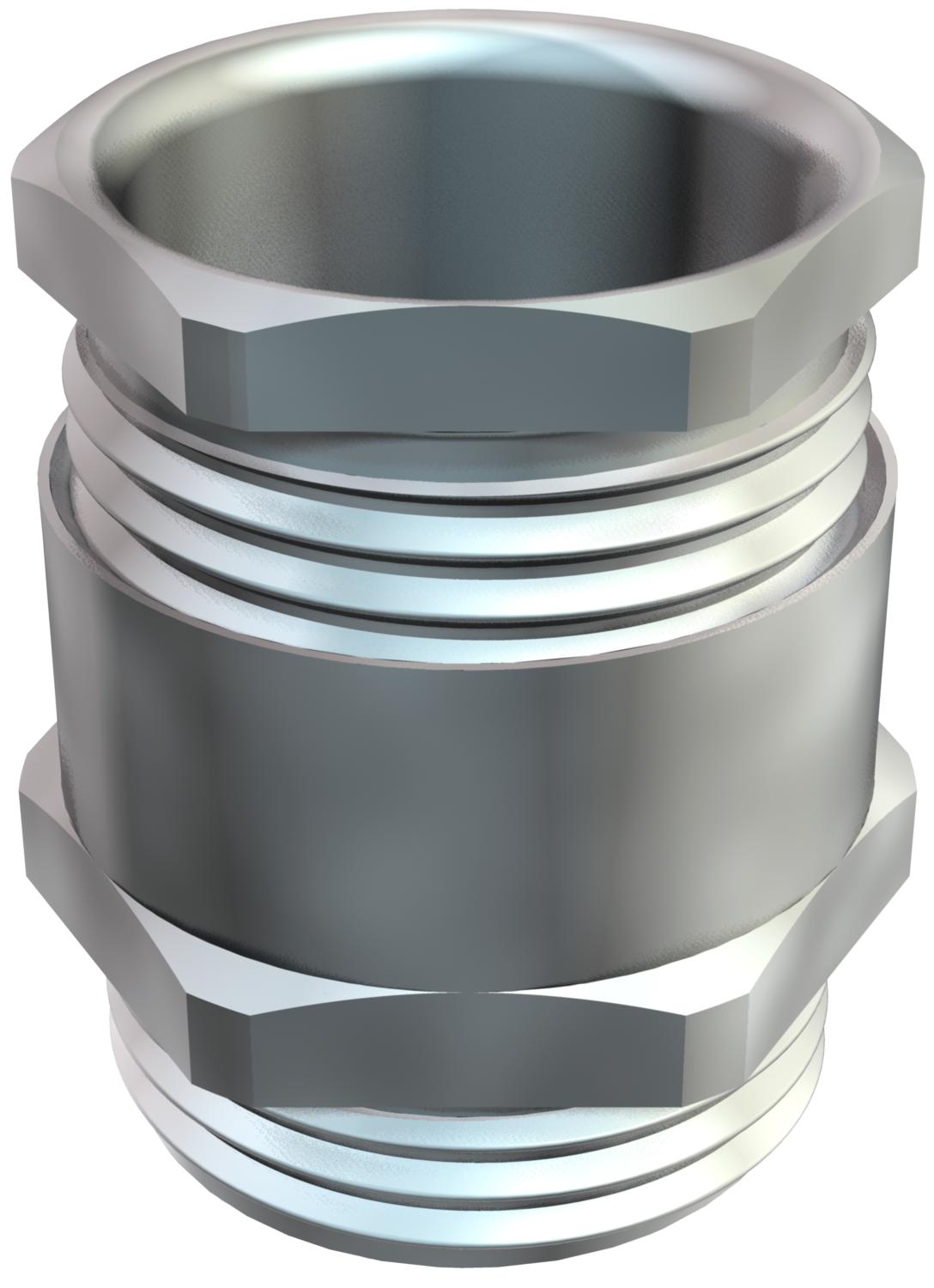

Conische wartel, metrisch schroefdraad, insnijring, vernikkeld
Art.nr. 2083712 | EAN 4012195517696
- Productbeschrijving
-
ProductbeschrijvingWartel met zeskant-tussenstuk, vorm C4 conform DIN 46320 met metrische schroefdraad conform DIN EN 60423 resp. ISO 68. Drukringen staal, galvanisch verzinkt en transparant gepassiveerd. Afdichtring van NBR/SBR.
Beschermingsgraad: met schroefdraadafdichtingsring IP65, zonder schroefdraadafdichtingsring IP54.
Met snijring.
* Prijzen volgens DEL-lijst.
-
- Technische gegevens
-
Technische gegevens
Afdichtbereik D max. 8 mm Afdichtbereik D min. 5 mm Afmeting e 20,2 mm Afmeting L max. 16 mm Beschermingsgraad IP65 Dimensie M16 Doorbuigbescherming nee Explosiebeveiligd nee glasvezelversterkt nee Halogeenvrij nee Lengte schroefdraad 7 mm Maat L 16 mm Maat L1 7 mm Maat L2 16 mm Maat L3 3 mm Materiaal Messing Meervoudig dichtingsinzetstuk nee Met borgmoer nee Oppervlak vernikkeld Schroefdraad M16 x 1,5 slagvast nee Sleutelwijdte 1 18 mm Sleutelwijdte 2 15 mm Soort afdichting Uitsnijdbare afdichtring Soort schroefdraad Metrisch Trekontlastingsmogelijkheid nee Voor Ex-zone zonder Wartel voor platte kabel nee - Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Borgmoer, metrische schroefdraad
169 MS M16 2091615 100 Stuks - Downloads
-
Specificatieblad 162 MS M16 / 2083712 , 0.22MB , pdfEU Conformiteitsverklaring 162 MS M16 / 2083712 , 0.17MB , pdfREACH Conformiteitsverklaring 162 MS M16 / 2083712 , 0.12MB , pdfRoHS Conformiteitsverklaring 162 MS M16 / 2083712 , 0.12MB , pdf
