Complete oplossing klapdeksel GES9

Art.nr. 7427420 | EAN 4012195916901

7427420 / UDHOME GES9 7011
5 mm
Grijs; RAL 7011
Productbeschrijving
Productbeschrijving

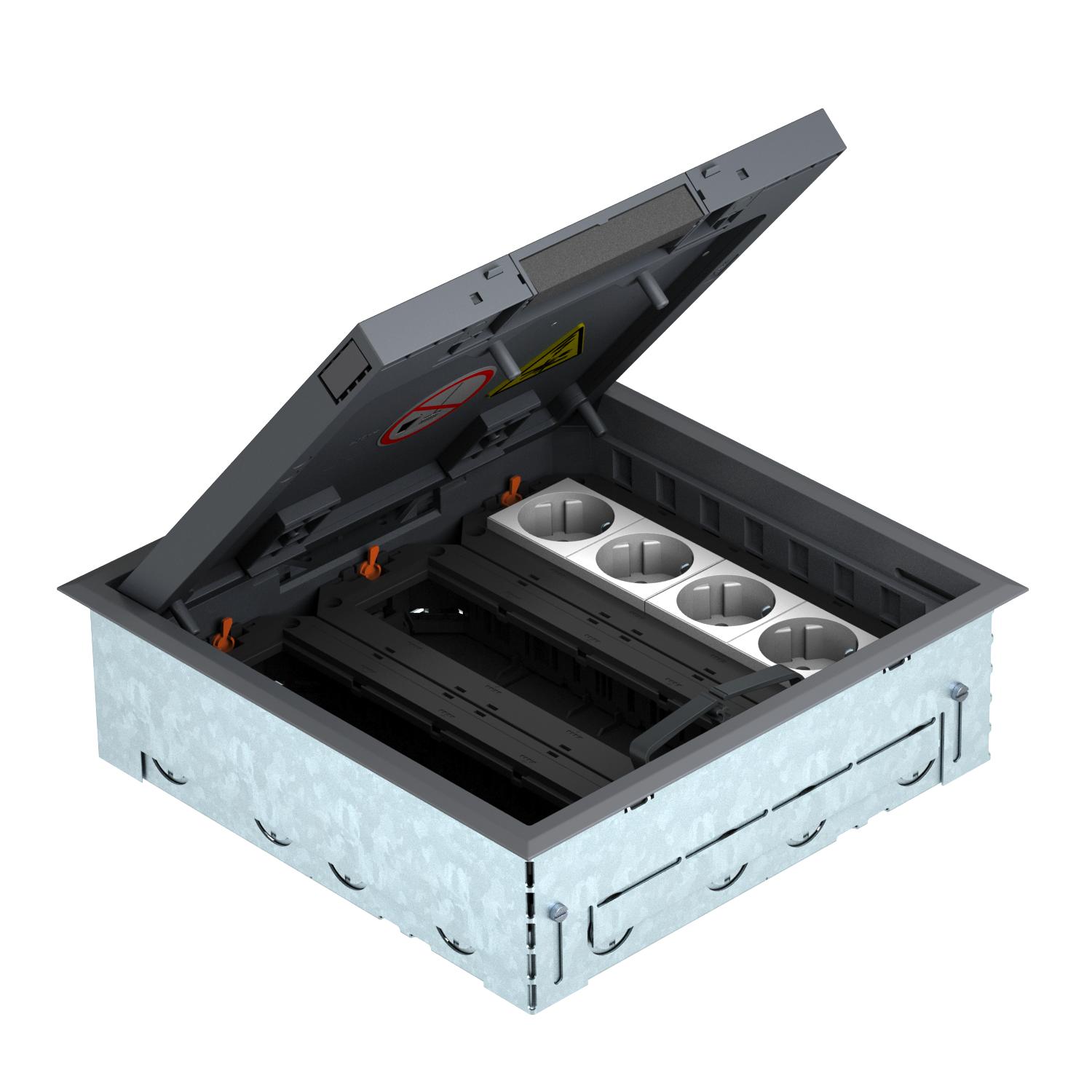

Vierkant vloerdoos voor twaalf installatie-apparaten Module 45, voor gebruik in droog onderhouden holle vloeren en dekvloeren in binnenopstelling die bestaan uit inbouwdoos, klapdeksel GES9-2, drie apparatuurdozen UT en twee 2-voudige stopcontacten met randaarde 33°, in wit. Inbouwbehuizing met voorgeperste invoeropeningen voor buizen (M25), in te stellen op bovenkant dekvloer. Bij de levering is de inbouwbehuizing met een blinddeksel afgesloten. Het klapdeksel kan na dekvloerwerkzaamheden in de ontstane montageopening worden geplaatst. Uitsparing voor vloerbekleding in het klapdeksel 3, 5, 8 of 10 mm.

De minimale inbouwdiepte is 73 mm, het nivelleerbereik + 30 mm.
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
Technische gegevens

Technische gegevens

Afdichtingsinbouwmogelijkheid nee
Beschermingsgraad (IP) in gebruikte situatie IP20
Beschermingsgraad (IP) in niet gebruikte situatie IP40
Beschermingsgraad IK-code IK08
Breedte 247 mm
Dikte vloerbedekking 5 mm
Dimensie 264x264x73mm
Hoogte dekvloer max. 100 mm
Hoogte dekvloer min. 80 mm
Inbouwdiepte 80 mm
Kleur Grijs; RAL 7011
Lengte 247 mm
Materiaal Polyamide
Openingsmechanisme Vergrendelschuif
Uitvoering leidinguitlaat Draaibaar
Alle typen

Alle typen

Type Dikte vloerbedekking Kleur Art.nr. Aantal kl. VKE
UDHOME GES9 7011 5 mm Grijs; RAL 7011 7427420
1 Stuks
