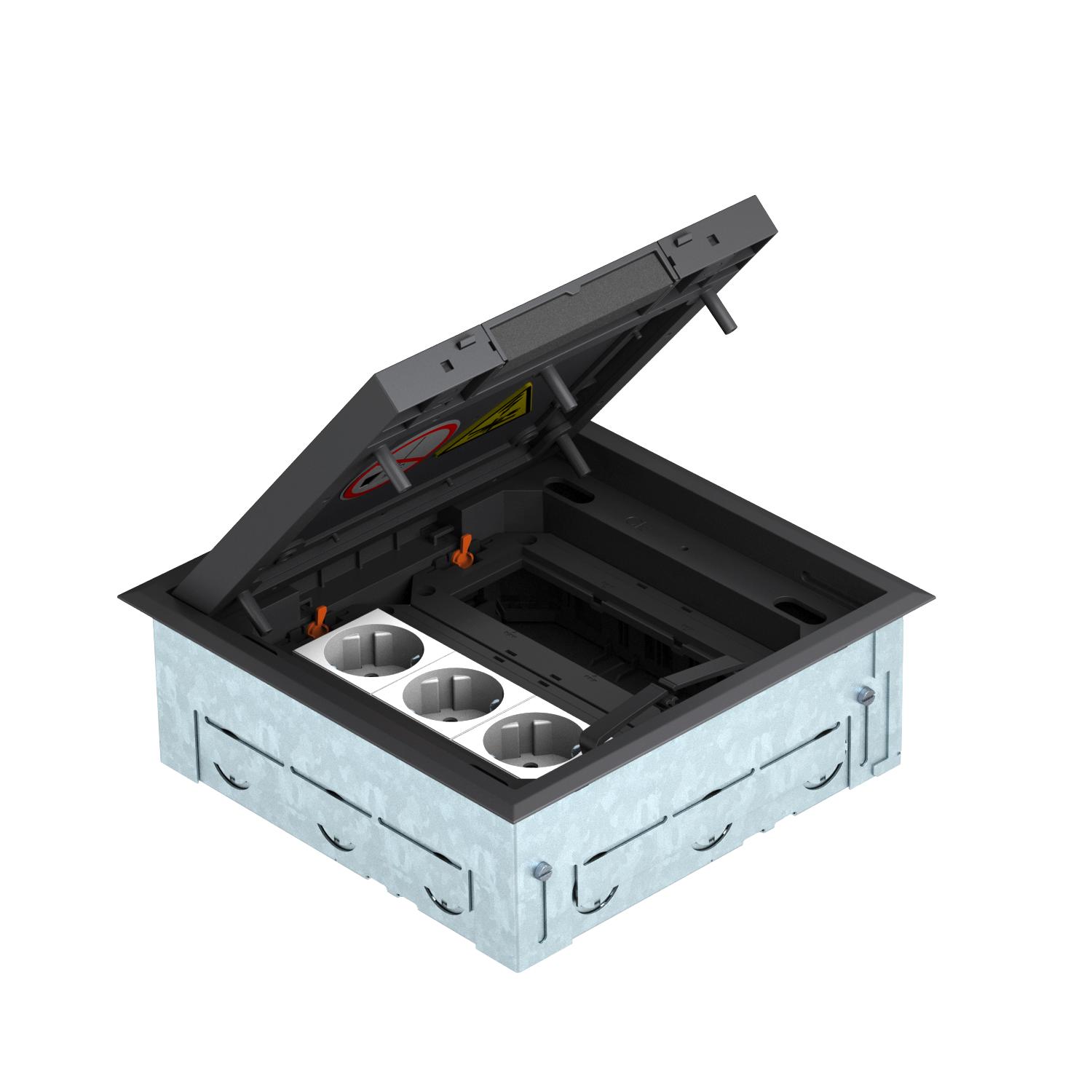

Complete oplossing inbouweenheid GES4

Art.nr. 7427412 | EAN 4012195916895

5 mm
Productbeschrijving

Productbeschrijving

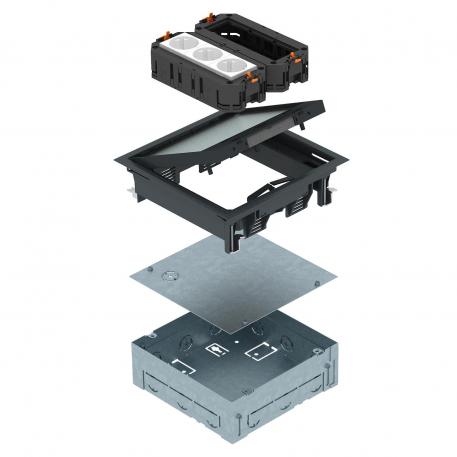

Vierkante inbouweenheid voor zes installatie-apparaten Module 45, voor gebruik in droog onderhouden holle vloeren en dekvloeren in binnenopstelling die bestaan uit inbouwdoos, apparatuurdoos GES4-2, twee universele dragers UT en een 3-voudige contactdoos met randaarde 33°, in wit. Inbouwbehuizing met voorgeperste invoeropeningen voor buizen (M25), in te stellen op bovenkant dekvloer. Bij de levering is de inbouwbehuizing met een blinddeksel afgesloten. De apparatuurdoos kan na dekvloerwerkzaamheden in de ontstane montageopening worden geplaatst. Uitsparing voor vloerbekleding in het klapdeksel 3, 5, 8 of 10 mm.

De minimale inbouwdiepte is 72 mm inclusief vloerbekleding, het nivelleerbereik + 30 mm.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
Technische gegevens

Technische gegevens

Beschermingsgraad (IP) in gebruikte situatie IP20
Beschermingsgraad (IP) in niet gebruikte situatie IP40
Beschermingsgraad IK-code IK08
Breedte 205 mm
Dikte vloerbedekking 5 mm
Dimensie 222x222x73mm
Hoogte dekvloer max. 100 mm
Hoogte dekvloer min. 80 mm
Inbouwdiepte 80 mm
Kleur grafietzwart; RAL 9011
Lengte 205 mm
Materiaal Polyamide
Openingsmechanisme Vergrendelschuif
Uitvoering leidinguitlaat Draaibaar
Alle typen

Alle typen

Type Dikte vloerbedekking Kleur Art.nr. Aantal kl. VKE
UDHOME GES4 7011 5 mm Grijs; RAL 7011 7427410
1 Stuks
UDHOME GES4 9011 5 mm grafietzwart; RAL 9011 7427412
1 Stuks
