Compleet fotovoltaisch blok 1500V DC
Art.nr. 5094242 | EAN 4012196603749
- Productbeschrijving
-
Productbeschrijving
Type 1+2 combi-afleider voor bliksem- en overspanningsbeveiliging voor fotovoltaische installaties.
• Bliksembeveiliging potentiaalvereffening volgens IEC 62305 (VDE 0185-305)
• Overspanningsbeveiliging volgens IEC 60364-7-712 (VDE 0100-712)
• Afvoercapaciteit tot 12,5 kA (10/350) en 40 kA (8/20)

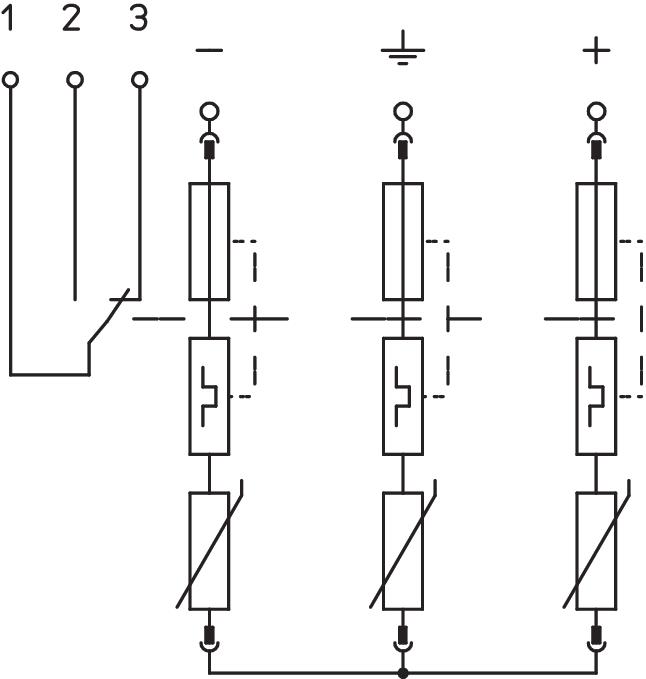

• foutvaste Y-verbinding met statusweergave
• De FS-variant heeft een potentiaalvrij wisselcontact voor signalering op afstand
Toepassing: bliksemstroom- en overspanningsbeveiligingsapparatuur voor PV-installaties.
-
- Technische gegevens
-
Technische gegevens
Aanspreektijd <25 ns Aderdoorsnede flexibel (soepel) max. 35 mm² Aderdoorsnede flexibel (soepel) min. 2,5 mm² Afstandssignalisatie ja Bedrijfstemperatuur max. 80 °C Bedrijfstemperatuur min. -40 °C Beschermingsgraad IP20 Bliksempiekstroom (10/350 μs) 6,25 kA Bliksempiekstroom (10/350) [totaal] 12,5 kA Dimensie 1500V DC Doorsnede geleider vast (een-/meeraderig) max. 35 mm² Geïntegreerde voorzekering nee Kabeltype voor overspanningsbeveiligingen Energiekabel DC (PV) Kleur grijs LPZ 0→2 Max. PV-spanning 1500 V Maximale afleidstootstroom (8/20 μs) 40 kA Maximale continuspanning DC 1500 Montagetype DIN-rail 35 mm Netvorm DC Netvorm DC ja Netvorm IT nee Netvorm overig nee Netvorm TN nee Netvorm TN-C nee Netvorm TN-C-S nee Netvorm TN-S nee Netvorm TT nee Nominale afleidstootstroom (8/20 μs) 20 kA OBO_Nominale belastingsstroom (in-/uitgangsklem) 50 A Signalering op het apparaat optisch SPD conform NEN-EN-IEC 61643-1 klasse I+II SPD volgens EN 61643-11 Type 1 + 2 Testklasse type 1 ja Testklasse type 2 ja Uitblazend nee Uitvoering Y-configuratie + FS Uitvoering van de polen Overige Afmetingen
Breedte 71,2 mm Hoogte 120 mm Lengte 65,5 mm Aansluitmogelijkheden
Afleidstroom (8/20 µs) [totaal] 40 kA Doorsnede geleider vast (een-/meeraderig) min. 2,5 mm² FM-contacten Wisselaar - Alle typen
