Compleet fotovoltaisch blok 1500V DC
Art.nr. 5094210 | EAN 4012196603695
- Productbeschrijving
-
Productbeschrijving
Type 2 overspanningsbeveiliging voor fotovoltaische installaties.
• Overspanningsbeveiliging volgens IEC 60364-7-712 (VDE 0100-712)
• Afvoercapaciteit van 20 kA per pool en tot 40 kA (8/20)

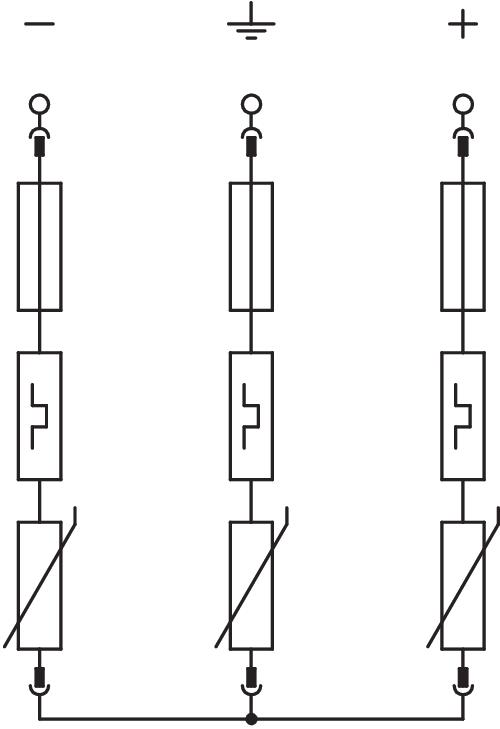

• foutvaste Y-verbinding met statusweergave
• De FS-variant heeft een potentiaalvrij wisselcontact voor signalering op afstand
Toepassing: overspanningsbeveiligingsapparatuur voor PV-systemen.
-
- Technische gegevens
-
Technische gegevens
Aanspreektijd <25 ns Aderdoorsnede flexibel (soepel) max. 35 mm² Aderdoorsnede flexibel (soepel) min. 2,5 mm² Afstandssignalisatie nee Bedrijfstemperatuur max. 80 °C Bedrijfstemperatuur min. -40 °C Beschermingsgraad IP20 Dimensie 1500V DC Doorsnede geleider vast (een-/meeraderig) max. 35 mm² Explosieveilige uitvoering nee Geïntegreerde voorzekering nee Kabeltype voor overspanningsbeveiligingen Energiekabel DC (PV) Kleur grijs LPZ 1→2 Max. PV-spanning 1500 V Maximale afleidstootstroom (8/20 μs) 40 kA Maximale continuspanning DC 1500 Montagetype DIN-rail 35 mm Netvorm DC Netvorm DC ja Netvorm IT nee Netvorm overig nee Netvorm TN nee Netvorm TN-C nee Netvorm TN-C-S nee Netvorm TN-S nee Netvorm TT nee Nominale afleidstootstroom (8/20 μs) 20 kA OBO_Nominale belastingsstroom (in-/uitgangsklem) 50 A Signalering op het apparaat optisch SPD conform NEN-EN-IEC 61643-1 klasse II SPD volgens EN 61643-11 Type 2 Testklasse type 1 nee Testklasse type 2 ja Testklasse type 3 nee Uitblazend nee Uitvoering Y-configuratie Uitvoering van de polen Overige Afmetingen
Breedte 71,2 mm Hoogte 120 mm Lengte 65,5 mm Aansluitmogelijkheden
Afleidstroom (8/20 µs) [totaal] 40 kA Doorsnede geleider vast (een-/meeraderig) min. 2,5 mm² - Alle typen
- Downloads
-
Specificatieblad V-PV-T2-1500 / 5094210 , 0.33MB , pdfCatalogus Überspannungsschutz , 28.42MB , pdfConformiteitsverklaring V-PV-T2-1500 / 5094210 , 0.17MB , pdfConformiteitsverklaring Conformiteitsverklaring ,REACH Conformiteitsverklaring V-PV-T2-1500 / 5094210 , 0.12MB , pdfRoHS Conformiteitsverklaring V-PV-T2-1500 / 5094210 , 0.12MB , pdfSelectiehulp Selectiehulp overspanningsbeveiliging , 2.00MB , pdfMontagehandleiding Montage-instructie V-PV-T2-1500...FS , 4.50MB , pdf
