C-draadgoot CGR 50 FT

Art.nr. 6017444 | EAN 4012196014057

3000 mm
50 mm
4,5 mm
nee
Productbeschrijving
Productbeschrijving

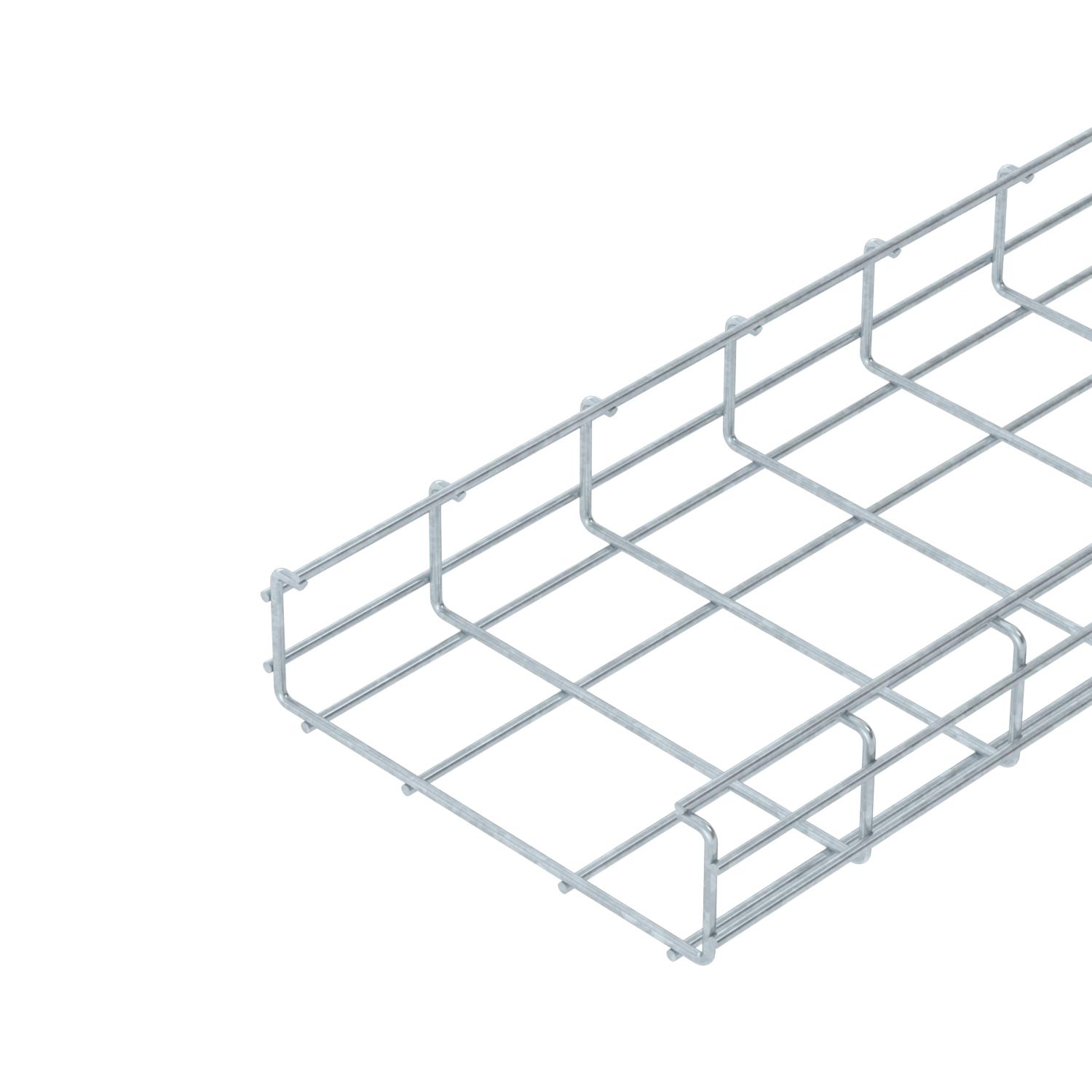

Draadgoot in C-vorm van gepuntlaste staaldraden met zijhoogte 50 mm.
Magnetische afschermingsdemping 15 dB.
  • Magnetische afschermingsdemping
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
Technische gegevens

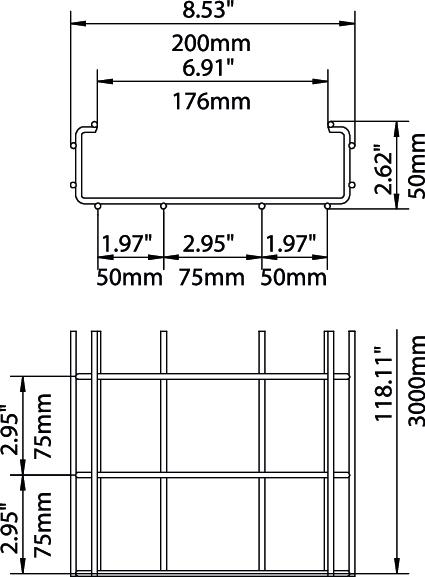

Afmetingen

Afm. H 67 mm
Afmeting L2 (mm) 50 mm
Belastingstesttype conform IEC 61537 Type II
Breedte 200 mm
Breedte 7,87 in
CO₂-voetafdruk (GWP) van wieg tot poort 3,75 kg CO₂e / 1 Meter
Dimensie 50x200x3000
Draaddiameter 4,5 mm
Functiebehoud nee
Geïntegreerd scheidingsschot zonder
Hoogte 50 mm
Hoogte 1,97 in
Kleur zink
Lengte 3000 mm
Maat A 176 mm
Maat B 217 mm
Maat l1 75 mm
Materiaal staal
Nuttige doorsnede 75 cm²
Nuttige doorsnede 7500 mm²
Oppervlak thermisch verzinkt
Profielvorm C-vorm
Roestvast staal, gebeitst nee
Steunafstand 1,0 m 1,1 kN/m
Steunafstand 1,5 m 0,7 kN/m
Steunafstand 2,0 m 0,4 kN/m
Type verbinder kabeldraagsysteem geschroefd
Uitvoering verbinder zonder verbinder
Verspanuitvoering nee
Alle typen

Alle typen

Type Lengte Breedte Hoogte Draaddiameter Nuttige doorsnede Functiebehoud Art.nr. Aantal kl. VKE
CGR 50 50 FT 3000 mm 50 mm 50 mm 4,5 mm 13 cm² nee 6017428
3 m
CGR 50 100 FT 3000 mm 100 mm 50 mm 4,5 mm 34 cm² nee 6017436
3 m
CGR 50 200 FT 3000 mm 200 mm 50 mm 4,5 mm 75 cm² nee 6017444
18 m
CGR 50 300 FT 3000 mm 300 mm 50 mm 4,5 mm 116 cm² nee 6017452
12 m
CGR 50 400 FT 3000 mm 400 mm 50 mm 4,5 mm 157 cm² nee 6017460
6 m
Toebehoren

Montagetoebehoren

Producten Type Art.nr. Aantal kl. VKE
Verbinder FT Verbinder FT GSV 34 FT 6016634
20 Stuks
Montagehoek 45° FT Montagehoek 45° FT MW 45 SL10 FT 6017320
20 Stuks
Montagehoek 90° FT Montagehoek 90° FT MW 90 SL17 FT 6017347
20 Stuks
Klemstuk voor de bevestiging van het scheidingsschot Klemstuk voor de bevestiging van het scheidingsschot KS GR A2 6062282
30 Stuks
Scheidingsschot 30 DD Scheidingsschot 30 DD TSG 30 DD 6062314
45 m
