C-draadgoot CGR 50 A2

Art.nr. 6016200 | EAN 4012196012671

3000 mm
50 mm
4,5 mm
nee
Productbeschrijving
Productbeschrijving

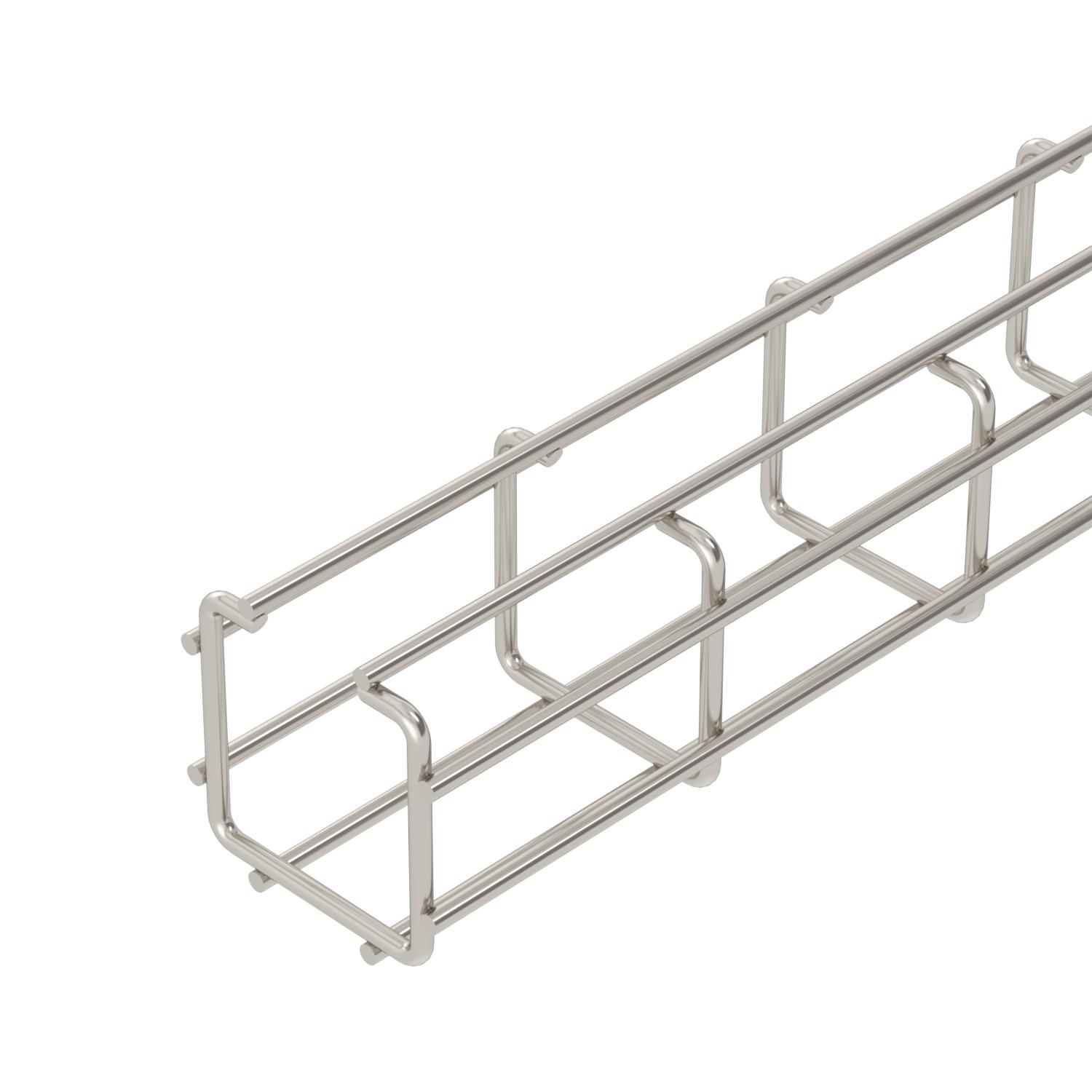

Draadgoot in C-vorm van gepuntlaste staaldraden met een zijhoogte van 50 mm.
Magnetische afschermingsdemping 15 dB.
  • Magnetische afschermingsdemping
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • C-draadgoot, zijhoogte 50 mm
Technische gegevens

Afmetingen

Afm. H 67 mm
Belastingstesttype conform IEC 61537 Type II
Breedte 1,97 in
Breedte 50 mm
CO₂-voetafdruk (GWP) van wieg tot poort 6,872 kg CO₂e / 1 Meter
Dimensie 50x50x3000
Draaddiameter 4,5 mm
Functiebehoud nee
Geïntegreerd scheidingsschot zonder
Hoogte 50 mm
Hoogte 1,97 in
Kleur roestvrij staal
Lengte 3000 mm

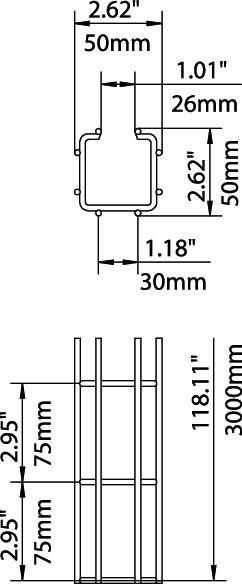

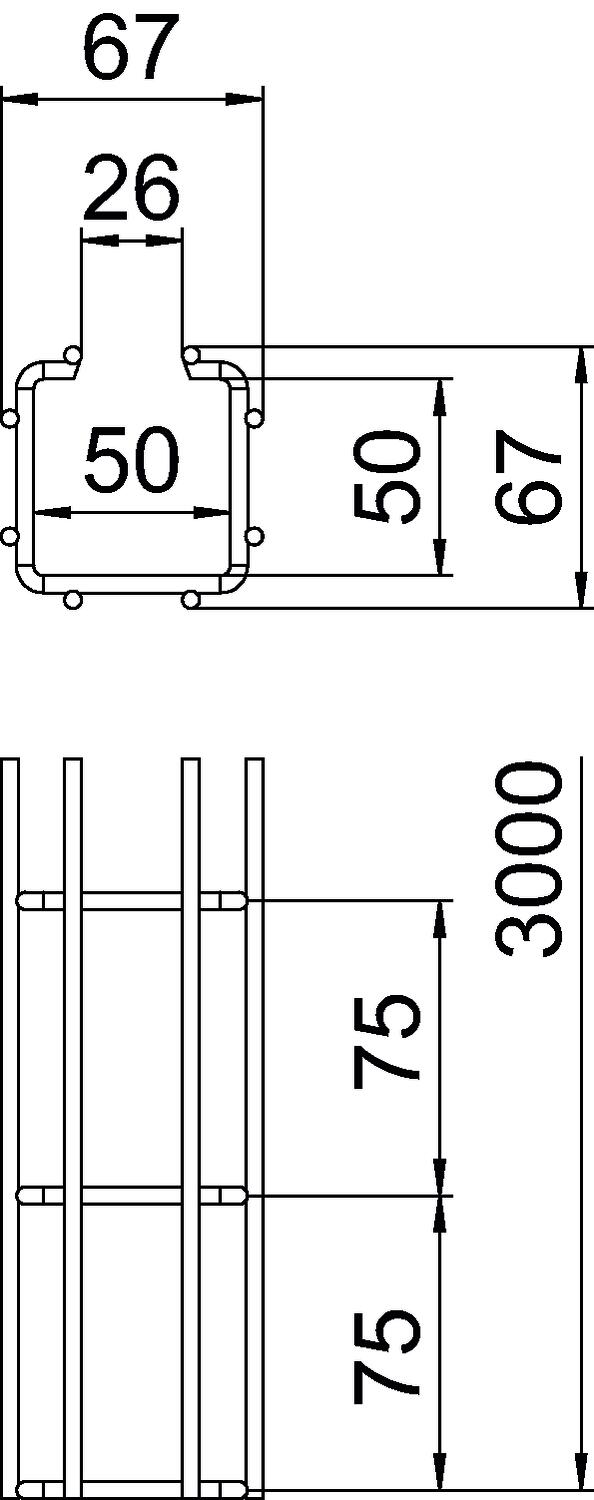

Maat A 26 mm
Maat B 67 mm
Maat l1 30 mm
Materiaal Roestvast staal 1.4301
Nuttige doorsnede 1300 mm²
Nuttige doorsnede 13 cm²
Oppervlak blank, nabehandeld
Profielvorm C-vorm
Roestvast staal, gebeitst ja
Steunafstand 1,0 m 0,95 kN/m
Steunafstand 1,5 m 0,6 kN/m
Steunafstand 2,0 m 0,35 kN/m
Type verbinder kabeldraagsysteem geschroefd
Uitvoering verbinder zonder verbinder
Verspanuitvoering nee

Technische gegevens

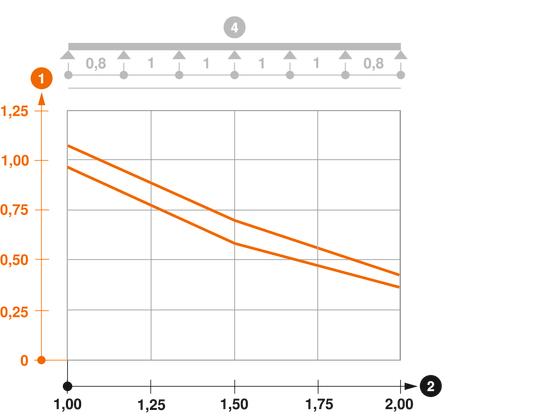

Belastingsdiagram C-draadgoot type CGR 50 VA

Belastingsdiagram C-draadgoot type CGR 50 VA
  • Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
  • Ondersteuningsafstand in meters Ondersteuningsafstand in meters
  • Zijkantdoorbuiging in mm bij toegestane last in kN/m Zijkantdoorbuiging in mm bij toegestane last in kN/m
  • Belastingschema bij testmethode Belastingschema bij testmethode
  • Belastingscurve met kabelgoot/-ladderbreedte in mm Belastingscurve met kabelgoot/-ladderbreedte in mm
  • Zijkantdoorbuigingscurve afhankelijk van de steunafstand Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Alle typen

Alle typen

Type Lengte Breedte Hoogte Draaddiameter Nuttige doorsnede Functiebehoud Art.nr. Aantal kl. VKE
CGR 50 50 A2 3000 mm 50 mm 50 mm 4,5 mm 13 cm² nee 6016200
3 m
CGR 50 100 A2 3000 mm 100 mm 50 mm 4,5 mm 33 cm² nee 6016235
3 m
CGR 50 200 A2 3000 mm 200 mm 50 mm 4,5 mm 74 cm² nee 6016251
3 m

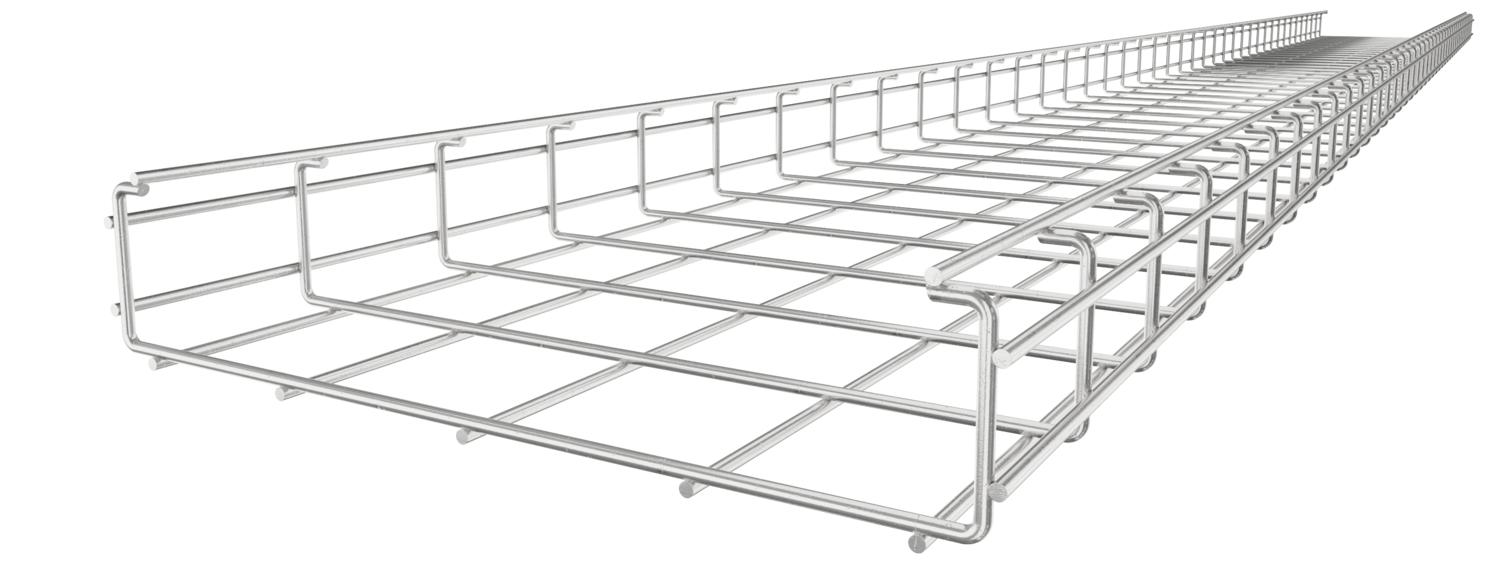

CGR 50 300 A2 3000 mm 300 mm 50 mm 4,5 mm 116 cm² nee 6016253
3 m
CGR 50 400 A2 3000 mm 400 mm 50 mm 4,5 mm 157 cm² nee 6016255
3 m
Toebehoren

Montagetoebehoren

Producten Type Art.nr. Aantal kl. VKE
Verbinder A2 Verbinder A2 GSV 34 A2 6016642
20 Stuks

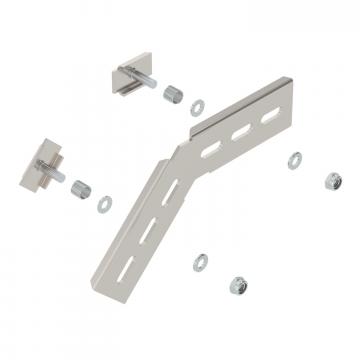

Montagehoek 45° A2 Montagehoek 45° A2 MW 45 SL10 A2 6017339
20 Stuks
Scheidingsschot 30 A2 Scheidingsschot 30 A2 TSG 30 A2 6062052
3 m
Klemstuk voor de bevestiging van het scheidingsschot Klemstuk voor de bevestiging van het scheidingsschot KS GR A2 6062282
30 Stuks
