C-draadgoot CGR 50 A2
Art.nr. 6016253 | EAN 4012195891352
- Productbeschrijving
-
Productbeschrijving

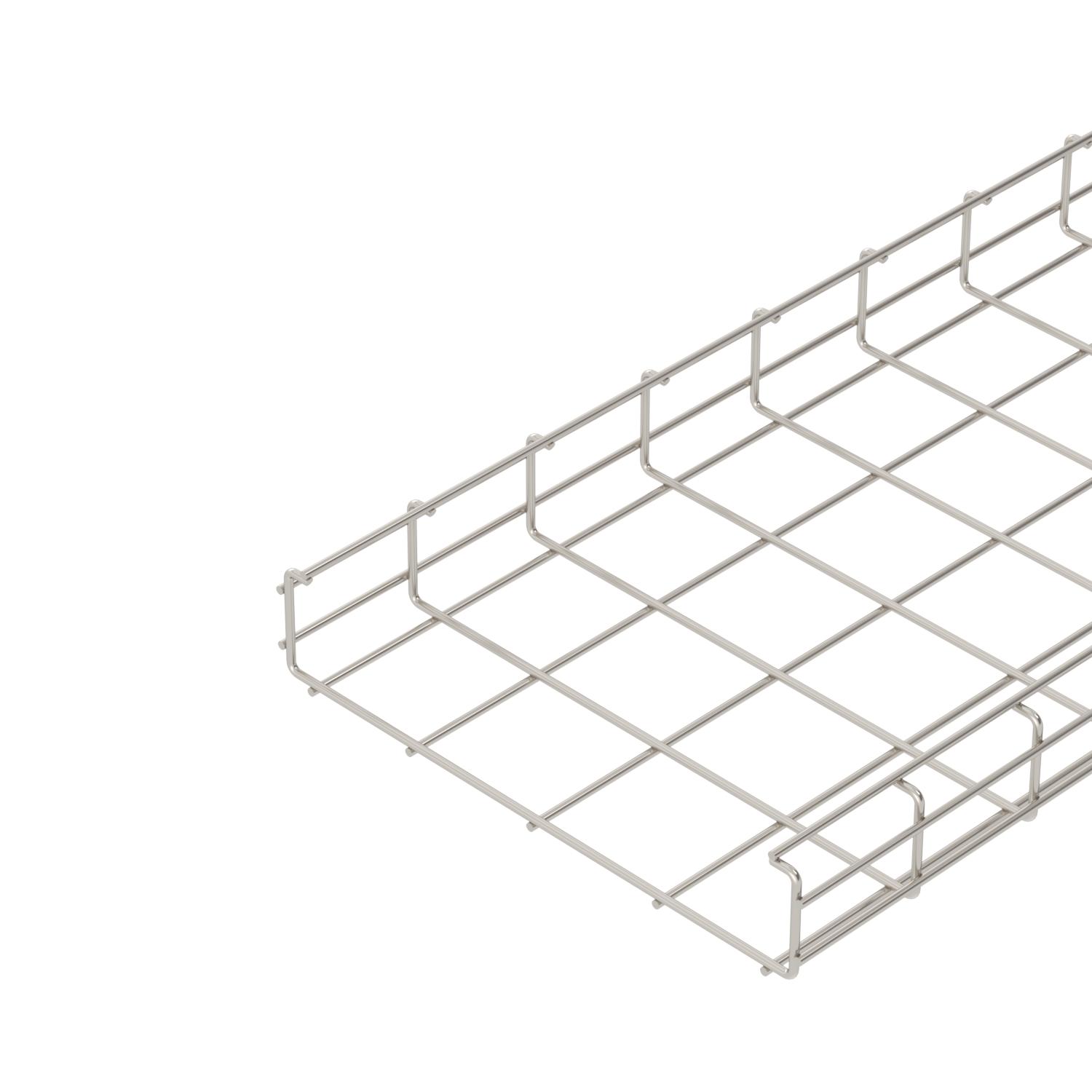

Draadgoot in C-vorm van gepuntlaste staaldraden met een zijhoogte van 50 mm.
Magnetische afschermingsdemping 15 dB.
- Technische gegevens
-

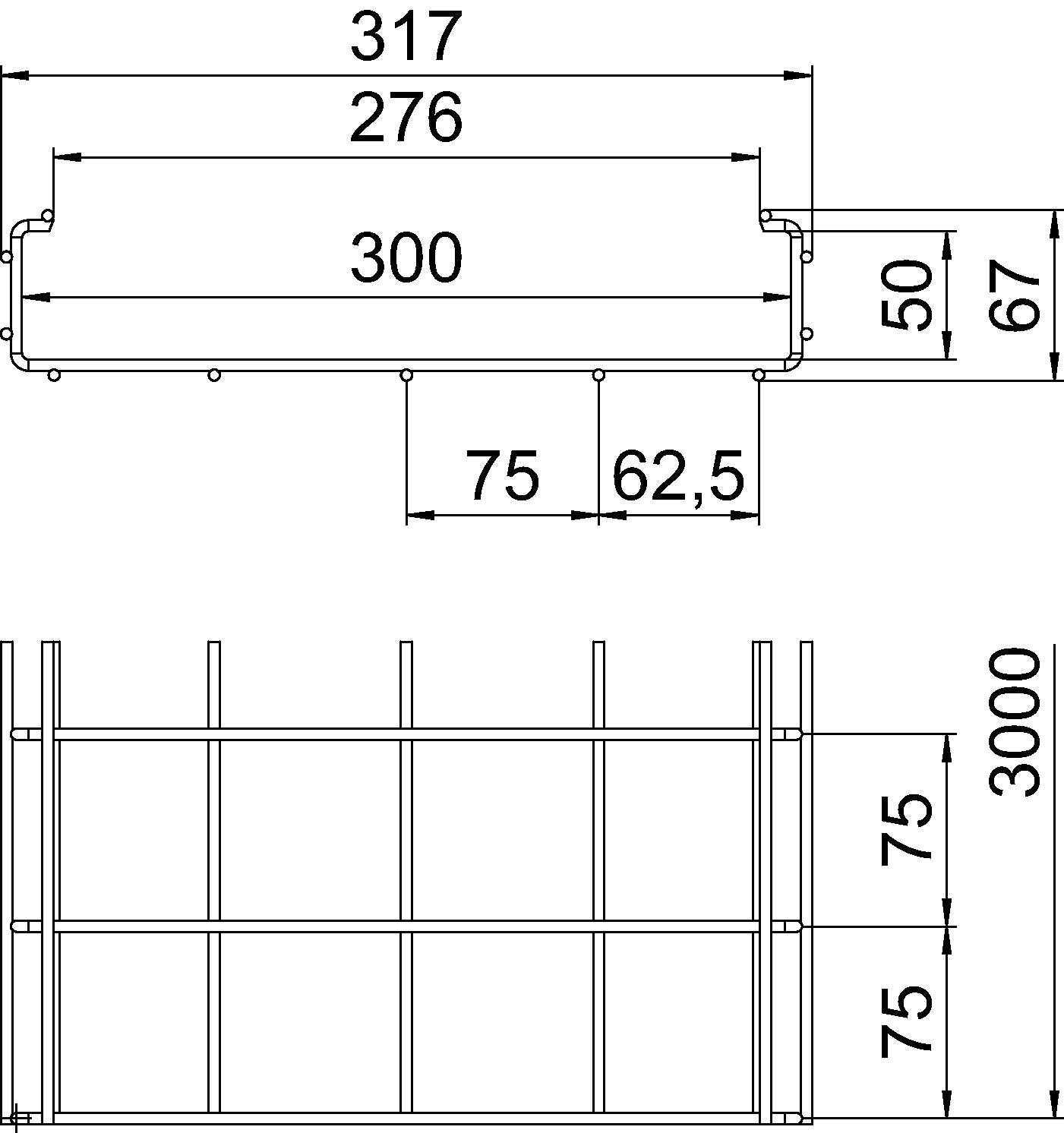

Afmetingen
Afm. H 67 mm Afmeting L2 (mm) 63 mm Belastingstesttype conform IEC 61537 Type II Breedte 11,81 in Breedte 300 mm Dimensie 50x300x3000 Draaddiameter 4,5 mm Functiebehoud nee Geïntegreerd scheidingsschot zonder Hoogte 50 mm Hoogte 1,97 in Lengte 3000 mm Maat A 276 mm Maat B 317 mm Maat l1 75 mm Materiaal Roestvast staal 1.4301 Nuttige doorsnede 11600 mm² Nuttige doorsnede 116 cm² Oppervlak blank, nabehandeld Profielvorm C-vorm Roestvast staal, gebeitst ja Steunafstand 1,0 m 1,1 kN/m Steunafstand 1,5 m 0,7 kN/m Steunafstand 2,0 m 0,4 kN/m Type verbinder kabeldraagsysteem geschroefd Uitvoering verbinder zonder verbinder Verspanuitvoering nee Technische gegevens
Belastingsdiagram C-draadgoot type CGR 50 VA
- Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
- Ondersteuningsafstand in meters
- Zijkantdoorbuiging in mm bij toegestane last in kN/m
- Belastingschema bij testmethode
- Belastingscurve met kabelgoot/-ladderbreedte in mm
- Zijkantdoorbuigingscurve afhankelijk van de steunafstand
- Alle typen
-
Alle typen
