C-draadgoot CGR 50 A2
Art.nr. 6016251 | EAN 4012196012794
- Productbeschrijving
-

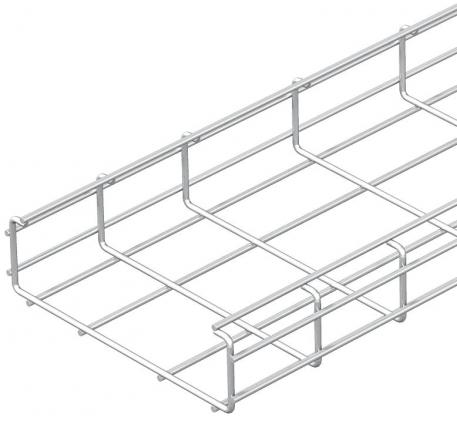

ProductbeschrijvingDraadgoot in C-vorm van gepuntlaste staaldraden met een zijhoogte van 50 mm.
Magnetische afschermingsdemping 15 dB.
- Technische gegevens
-

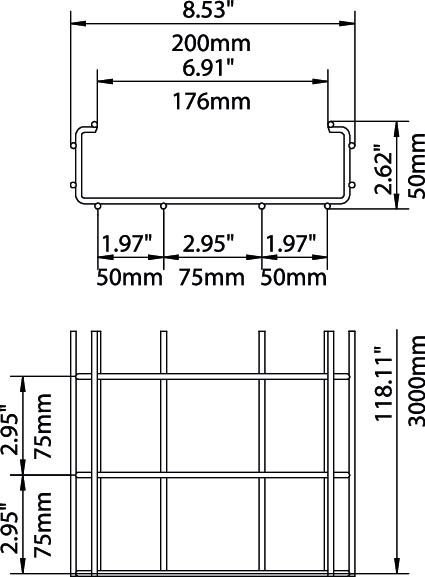

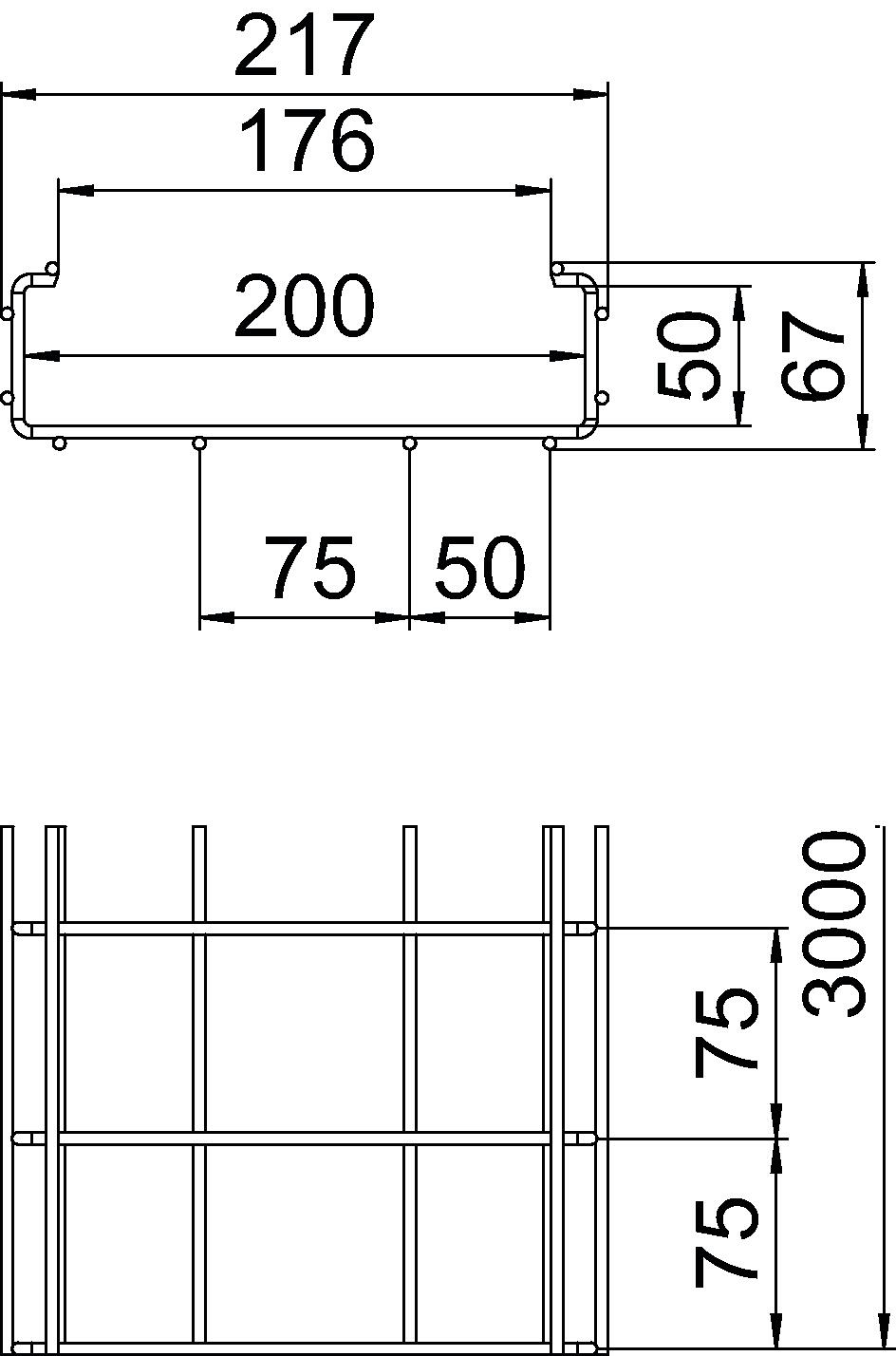

Afmetingen
Afm. H 67 mm Afmeting L2 (mm) 50 mm Belastingstesttype conform IEC 61537 Type II Breedte 200 mm Breedte 7,87 in CO₂-voetafdruk (GWP) van wieg tot poort 8,832 kg CO₂e / 1 Meter Dimensie 50x200x3000 Draaddiameter 4,5 mm Functiebehoud nee Geïntegreerd scheidingsschot zonder Hoogte 50 mm Hoogte 1,97 in Kleur roestvrij staal Lengte 3000 mm Maat A 176 mm Maat B 217 mm Maat l1 75 mm Materiaal Roestvast staal 1.4301 Nuttige doorsnede 74 cm² Nuttige doorsnede 7400 mm² Oppervlak blank, nabehandeld Profielvorm C-vorm Roestvast staal, gebeitst ja Steunafstand 1,0 m 1,1 kN/m Steunafstand 1,5 m 0,7 kN/m Steunafstand 2,0 m 0,4 kN/m Type verbinder kabeldraagsysteem geschroefd Uitvoering verbinder zonder verbinder Verspanuitvoering nee Technische gegevens
Belastingsdiagram C-draadgoot type CGR 50 VA
- Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
- Ondersteuningsafstand in meters
- Zijkantdoorbuiging in mm bij toegestane last in kN/m
- Belastingschema bij testmethode
- Belastingscurve met kabelgoot/-ladderbreedte in mm
- Zijkantdoorbuigingscurve afhankelijk van de steunafstand
- Alle typen
-
Alle typen
