C-draadgoot CGR 50 A2
Art.nr. 6016235 | EAN 4012196012732
- Productbeschrijving
-
Productbeschrijving

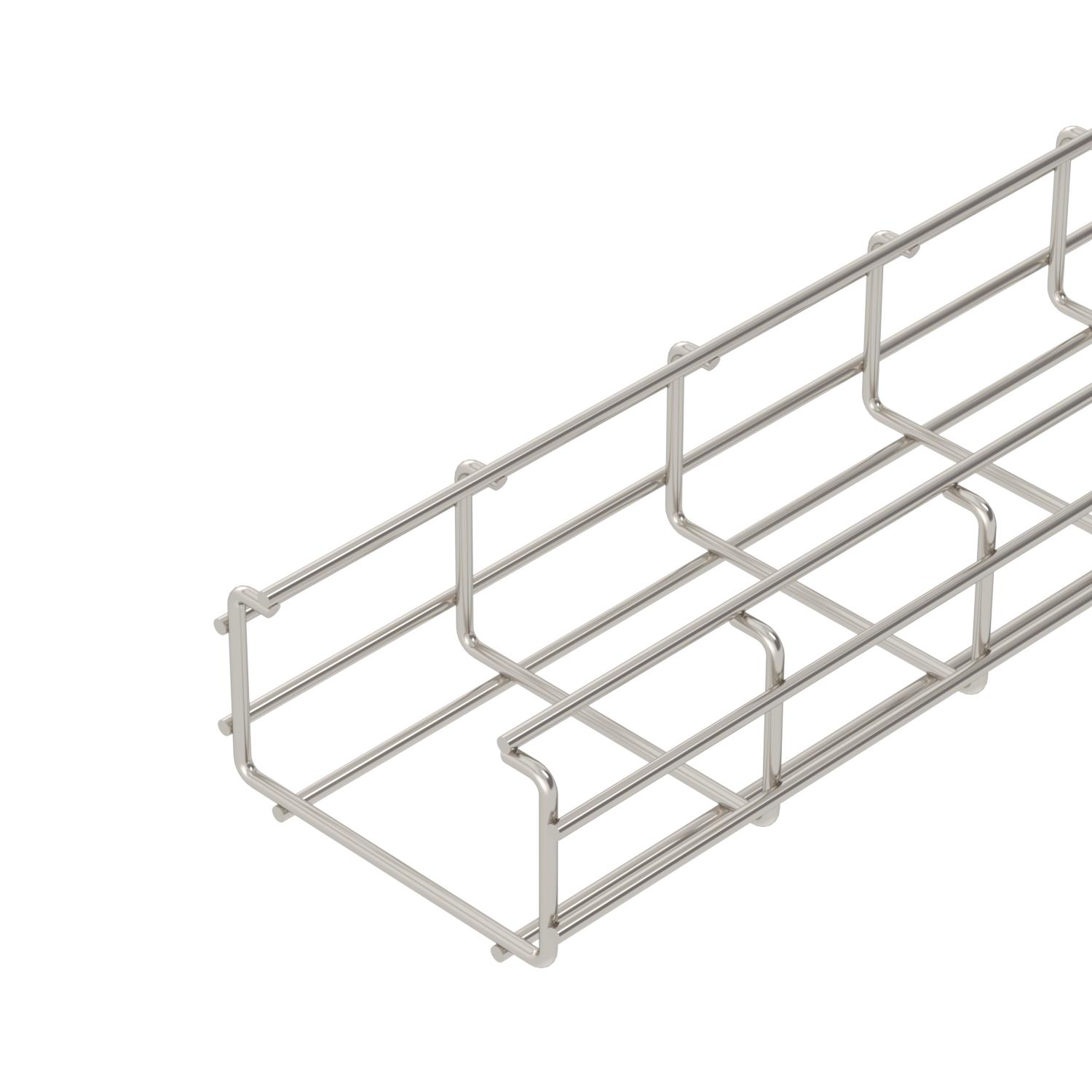

Draadgoot in C-vorm van gepuntlaste staaldraden met een zijhoogte van 50 mm.
Magnetische afschermingsdemping 15 dB.
- Technische gegevens
-

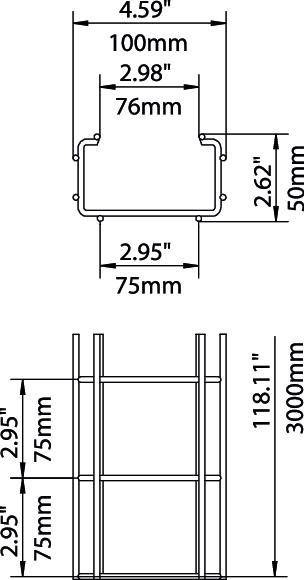

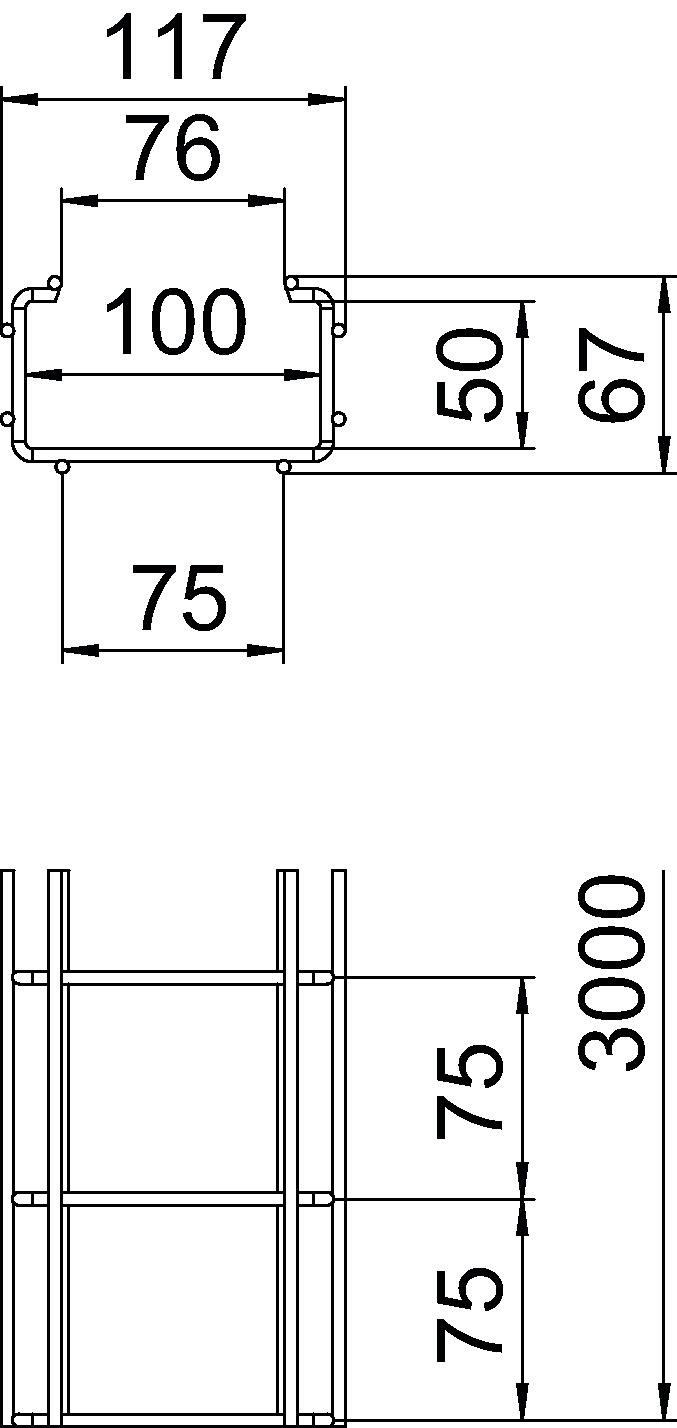

Afmetingen
Afm. H 67 mm Belastingstesttype conform IEC 61537 Type II Breedte 3,94 in Breedte 100 mm Dimensie 50x100x3000 Draaddiameter 4,5 mm Functiebehoud nee Geïntegreerd scheidingsschot zonder Hoogte 1,97 in Hoogte 50 mm Lengte 3000 mm Maat A 76 mm Maat B 117 mm Maat l1 75 mm Materiaal Roestvast staal 1.4301 Nuttige doorsnede 3300 mm² Nuttige doorsnede 33 cm² Oppervlak blank, nabehandeld Profielvorm C-vorm Roestvast staal, gebeitst ja Steunafstand 1,0 m 0,95 kN/m Steunafstand 1,5 m 0,6 kN/m Steunafstand 2,0 m 0,35 kN/m Type verbinder kabeldraagsysteem geschroefd Uitvoering verbinder zonder verbinder Verspanuitvoering nee Technische gegevens
Belastingsdiagram C-draadgoot type CGR 50 VA
- Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
- Ondersteuningsafstand in meters
- Zijkantdoorbuiging in mm bij toegestane last in kN/m
- Belastingschema bij testmethode
- Belastingscurve met kabelgoot/-ladderbreedte in mm
- Zijkantdoorbuigingscurve afhankelijk van de steunafstand
- Alle typen
-
Alle typen
