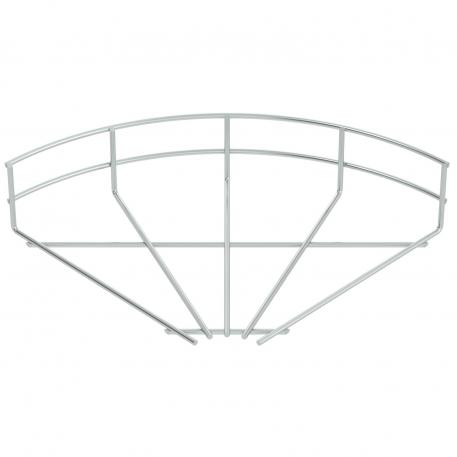

Bocht 90° voor draadgoten G 200 | 3,9 | nee

morepic-1

morepic-2

Bocht 90° voor draadgoten G

Art.nr. 6001939 | EAN 4012196352692

Art.nr. / Type

Breedte

Draaddiameter

Functiebehoud	nee

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Bocht 90°, horizontaal, voor draadgoten met een zijhoogte van 55 mm.

Technische gegevens

Technische gegevens

Afbuiging (hoek)	90°
Breedte	200 mm
Breedte	7,87 in
Dimensie	55x200
Draaddiameter	3,9 mm
Functiebehoud	nee

Hoogte	55 mm
Materiaal	staal
Oppervlak	galvanisch verzinkt
Roestvast staal, gebeitst	nee
Uitvoering	Bocht horizontaal
Uitvoering verbinder	zonder verbinder

Alle typen

Alle typen

Type	Breedte	Draaddiameter	Functiebehoud	Art.nr.	Aantal	kl. VKE
GRB 90 510 G	100 mm	3,9 mm	nee	6001920	Stuks	1 Stuks
GRB 90 515 G	150 mm	3,9 mm	nee	6001998	Stuks	1 Stuks
GRB 90 520 G	200 mm	3,9 mm	nee	6001939	Stuks	1 Stuks
GRB 90 530 G	300 mm	4,8 mm	nee	6001947	Stuks	1 Stuks
GRB 90 540 G	400 mm	4,8 mm	nee	6001955	Stuks	1 Stuks
GRB 90 550 G	500 mm	4,8 mm	nee	6001963	Stuks	1 Stuks
GRB 90 560 G	600 mm	4,8 mm	nee	6001971	Stuks	1 Stuks

Toebehoren

Montagetoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE

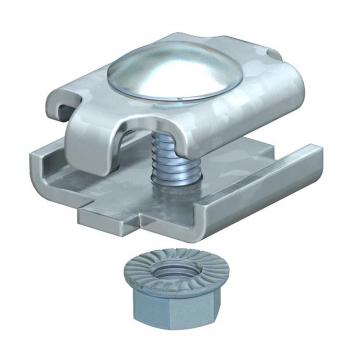

Verbinder G	GSV 34 G	6016596	Stuks	20 Stuks

Downloads

Richtlijn KTS Kabeltragsysteme , 1.61MB , pdf

Catalogus Kabeltragsysteme , 45.23MB , pdf

Montagehandleiding General information on the mounting , 2.61MB , pdf

Montagehandleiding Montage-instructies draadgoten , 9.52MB , pdf

Productgrafiek GRB 90 520 G / 6001939, 55.00 kB, jpg

Dimensionale tekening GRB 90 520 G / 6001939, 91.34 kB, jpg

GRB 90 520 G / 6001939

6001939_KSTP1.stp, 311.98 kB

Gitterinnen-Systeme_Gitterrinnenbogen 90°_GRB90520.rfa, 352.00 kB
