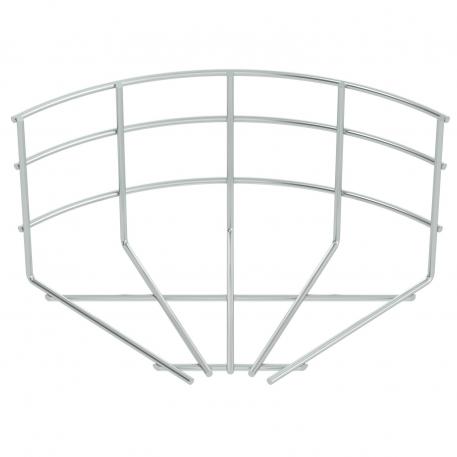

Bocht 90° voor draadgoten G 150 | 3,9 | nee

morepic-1

morepic-2

Bocht 90° voor draadgoten G

Art.nr. 6002372 | EAN 4012195456247

Art.nr. / Type

Breedte

Draaddiameter

Functiebehoud	nee

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

90° bocht, horizontaal, voor draadgoten met zijhoogte 105 mm.

Technische gegevens

Technische gegevens

Afbuiging (hoek)	90°
Afm. H	108 mm
Breedte	150 mm
Breedte	5,91 in
Dimensie	105x150
Draaddiameter	3,9 mm
Functiebehoud	nee
Hoogte	105 mm

Maat A	28 mm
Maat B	156 mm
Materiaal	staal
Oppervlak	galvanisch verzinkt
Roestvast staal, gebeitst	nee
Uitvoering	Bocht horizontaal
Uitvoering verbinder	zonder verbinder

Alle typen

Alle typen

Type	Breedte	Draaddiameter	Functiebehoud	Art.nr.	Aantal	kl. VKE
GRB 90 110 G	100 mm	3,9 mm	nee	6002370	Stuks	1 Stuks
GRB 90 115 G	150 mm	3,9 mm	nee	6002372	Stuks	1 Stuks
GRB 90 120 G	200 mm	4,8 mm	nee	6002374	Stuks	1 Stuks
GRB 90 130 G	300 mm	4,8 mm	nee	6002376	Stuks	1 Stuks
GRB 90 140 G	400 mm	4,8 mm	nee	6002378	Stuks	1 Stuks
GRB 90 150 G	500 mm	4,8 mm	nee	6002382	Stuks	1 Stuks
GRB 90 160 G	600 mm	4,8 mm	nee	6002384	Stuks	1 Stuks

Toebehoren

Montagetoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Verbinder G	GSV 34 G	6016596	Stuks	20 Stuks

Downloads

Richtlijn KTS Kabeltragsysteme , 1.61MB , pdf

Catalogus Kabeltragsysteme , 45.23MB , pdf

Montagehandleiding General information on the mounting , 2.61MB , pdf

Montagehandleiding Montage-instructies draadgoten , 9.52MB , pdf

Productgrafiek GRB 90 115 G / 6002372, 70.79 kB, jpg

Dimensionale tekening GRB 90 115 G / 6002372, 77.65 kB, jpg

Voor dit product zijn geen bestekteksten beschikbaar

6002372_KSTP1.stp, 325.30 kB
