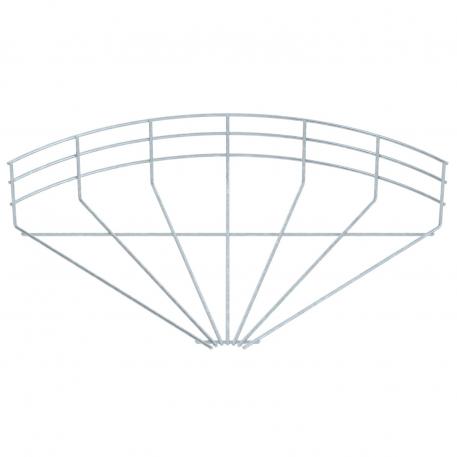

Bocht 90° voor draadgoten FT 400 | 4,8 | nee

morepic-1

morepic-2

Bocht 90° voor draadgoten FT

Art.nr. 6002331 | EAN 4012196002238

Art.nr. / Type

Breedte

Draaddiameter

Functiebehoud	nee

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

90° bocht, horizontaal, voor draadgoten met zijhoogte 105 mm.

Technische gegevens

Technische gegevens

Afbuiging (hoek)	90°
Afm. H	108 mm
Breedte	400 mm
Breedte	15,75 in
Dimensie	105x400
Draaddiameter	4,8 mm
Functiebehoud	nee
Hoogte	105 mm

Maat A	28 mm
Maat B	406 mm
Materiaal	staal
Oppervlak	thermisch verzinkt
Roestvast staal, gebeitst	nee
Uitvoering	Bocht horizontaal
Uitvoering verbinder	zonder verbinder

Alle typen

Alle typen

Type	Breedte	Draaddiameter	Functiebehoud	Art.nr.	Aantal	kl. VKE
GRB 90 110 FT	100 mm	3,9 mm	nee	6002307	Stuks	1 Stuks
GRB 90 115 FT	150 mm	3,9 mm	nee	6002311	Stuks	1 Stuks
GRB 90 120 FT	200 mm	4,8 mm	nee	6002315	Stuks	1 Stuks
GRB 90 130 FT	300 mm	4,8 mm	nee	6002323	Stuks	1 Stuks
GRB 90 140 FT	400 mm	4,8 mm	nee	6002331	Stuks	1 Stuks
GRB 90 150 FT	500 mm	4,8 mm	nee	6002358	Stuks	1 Stuks
GRB 90 160 FT	600 mm	4,8 mm	nee	6002366	Stuks	1 Stuks

Toebehoren

Montagetoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Verbinder FT	GSV 34 FT	6016634	Stuks	20 Stuks

Downloads

Specificatieblad GRB 90 140 FT / 6002331 , 0.21MB , pdf

Richtlijn KTS Kabeltragsysteme , 1.61MB , pdf

Catalogus Kabeltragsysteme , 45.23MB , pdf

Conformiteitsverklaring GRB 90 140 FT / 6002331 , 0.15MB , pdf

REACH Conformiteitsverklaring GRB 90 140 FT / 6002331 , 0.12MB , pdf

Download

RoHS Conformiteitsverklaring GRB 90 140 FT / 6002331 , 0.12MB , pdf

Download

Montagehandleiding General information on the mounting , 2.61MB , pdf

Montagehandleiding Montage-instructies draadgoten , 9.52MB , pdf

Productgrafiek GRB 90 140 FT / 6002331, 61.96 kB, jpg

Dimensionale tekening GRB 90 140 FT / 6002331, 104.02 kB, jpg

GRB 90 140 FT / 6002331

6002331_KSTP1.stp, 382.63 kB
