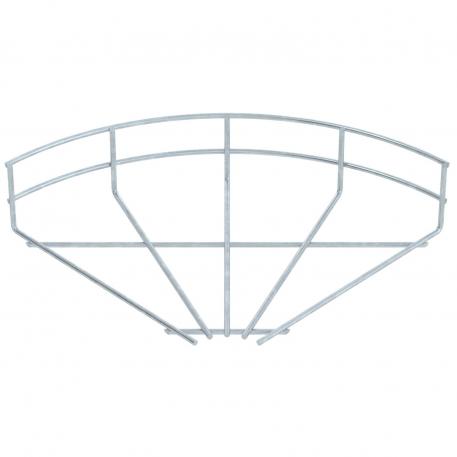

Bocht 90° voor draadgoten FT 200 | 3,9 | nee

morepic-1

morepic-2

Bocht 90° voor draadgoten FT

Art.nr. 6002226 | EAN 4012196001750

Art.nr. / Type

Breedte

Draaddiameter

Functiebehoud	nee

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Bocht 90°, horizontaal, voor draadgoten met een zijhoogte van 55 mm.

Technische gegevens

Technische gegevens

Afbuiging (hoek)	90°
Breedte	200 mm
Breedte	7,87 in
Dimensie	55x200
Draaddiameter	3,9 mm
Functiebehoud	nee

Hoogte	55 mm
Materiaal	staal
Oppervlak	thermisch verzinkt
Roestvast staal, gebeitst	nee
Uitvoering	Bocht horizontaal
Uitvoering verbinder	zonder verbinder

Alle typen

Alle typen

Type	Breedte	Draaddiameter	Functiebehoud	Art.nr.	Aantal	kl. VKE
GRB 90 510 FT	100 mm	3,9 mm	nee	6002218	Stuks	1 Stuks
GRB 90 515 FT	150 mm	3,9 mm	nee	6002222	Stuks	1 Stuks
GRB 90 520 FT	200 mm	3,9 mm	nee	6002226	Stuks	1 Stuks
GRB 90 530 FT	300 mm	4,8 mm	nee	6002234	Stuks	1 Stuks
GRB 90 540 FT	400 mm	4,8 mm	nee	6002242	Stuks	1 Stuks
GRB 90 550 FT	500 mm	4,8 mm	nee	6002250	Stuks	1 Stuks
GRB 90 560 FT	600 mm	4,8 mm	nee	6002269	Stuks	1 Stuks

Toebehoren

Montagetoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Verbinder FT	GSV 34 FT	6016634	Stuks	20 Stuks

Downloads

Specificatieblad GRB 90 520 FT / 6002226 , 0.18MB , pdf

Richtlijn KTS Kabeltragsysteme , 1.61MB , pdf

Catalogus Kabeltragsysteme , 45.23MB , pdf

Conformiteitsverklaring GRB 90 520 FT / 6002226 , 0.15MB , pdf

REACH Conformiteitsverklaring GRB 90 520 FT / 6002226 , 0.12MB , pdf

Download

RoHS Conformiteitsverklaring GRB 90 520 FT / 6002226 , 0.12MB , pdf

Download

Montagehandleiding General information on the mounting , 2.61MB , pdf

Montagehandleiding Montage-instructies draadgoten , 9.52MB , pdf

Productgrafiek GRB 90 520 FT / 6002226, 55.80 kB, jpg

Dimensionale tekening GRB 90 520 FT / 6002226, 91.34 kB, jpg

GRB 90 520 FT / 6002226

6002226_KSTP1.stp, 290.76 kB

Gitterinnen-Systeme_Gitterrinnenbogen 90°_GRB90520.rfa, 352.00 kB
