Let op: Dit artikel staat op uitloop. U kunt het vervangende artikel hier vinden: 1186024 / Beugelklem 2056 H-voet, 3-voudig, metalen drukwand, FT

Beugelklem, 3-voudige metalen drukwand

Art.nr. 1156284 | EAN 4012195958949

3 Nm
Productbeschrijving
Productbeschrijving
Beugelklem met metalen drukwand, 3-voudig 22-28 mm
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Beugelklem voor C-profielrail met sleufwijdte 16-17 mm
  • Sleufbreedte 16-17 mm
  • Functiebehoudklasse E30
  • Functiebehoudklasse E90
Technische gegevens

Technische gegevens

Aantal kabels/ buizen 3

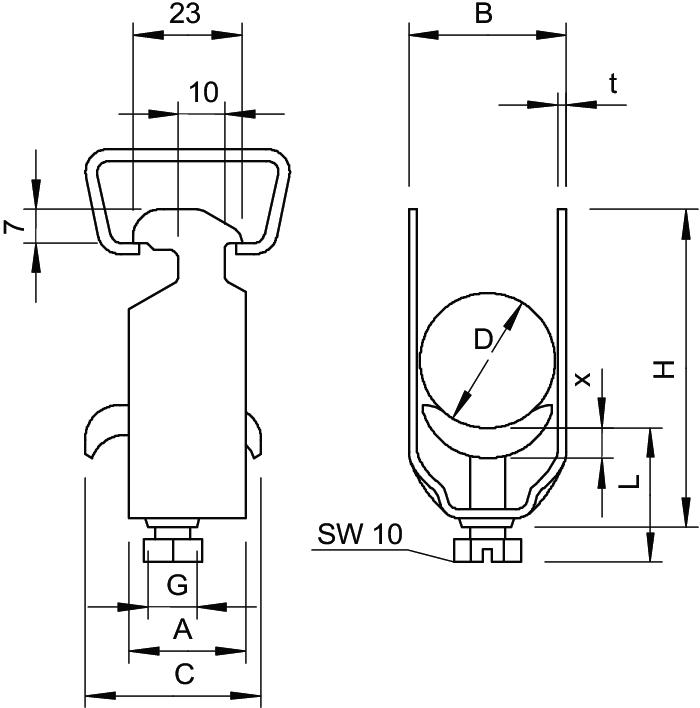

Afm. H 121 mm
Afmeting G (mm) M6
CO₂-voetafdruk (GWP) van wieg tot poort 0,299 kg CO₂e / 1 Stuk
Dimensie 22-28mm
Extra materiaal staal
Extra oppervlak vuurverzinkt
Halogeenvrij nee
Maat A 23 mm
Maat B 33 mm
Maat C 34 mm
Maat L 47 mm
Maat t 2 mm
Maat x 5 mm
Materiaal staal
Materiaal van het fixeerplaatje staal
Max. Aandraaimoment 3 Nm
Met contra-fixeerplaatje nee
Met kunststof wand nee
Met metalen wand ja
Montagetype Profielrail
Oppervlak thermisch verzinkt
slagvast nee
Spanbereik D max. 28 mm
Spanbereik D min. 22 mm
voor buisdiameter max. 25 mm
voor buisdiameter min. 25 mm
voorrail met sleufbreedte (met interval) max. 17 mm
voorrail met sleufbreedte (met interval) mm 16 mm
Alle typen

Alle typen

Type Spanbereik D min. Spanbereik D max. Max. Aandraaimoment Art.nr. Aantal kl. VKE
2056 M3 12 FT 8 mm 12 mm 3 Nm 1156241
50 Stuks
2056 M3 28 FT 22 mm 28 mm 3 Nm 1156284
50 Stuks
