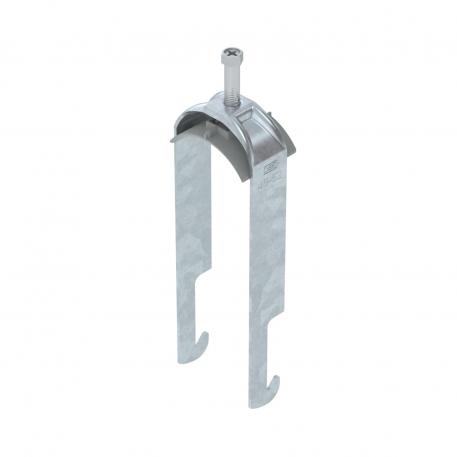

Beugelklem 2056 W-voet, 2-voudig, kunststof drukwand, FT
Art.nr. 1187745 | EAN 4012196854561
- Productbeschrijving
-
Productbeschrijving
Beugelklem met W-voet, kunststof drukwand van polypropyleen. Voor verticale en horizontale montage van 2 afzonderlijke kabels aan hoekijzer tot < 40 mm. Met enkelvoudige schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Meerdere kabels moeten door dubbele drukwanden worden gescheiden. Het gebruik van de tegenwand wordt geadviseerd.
-
- Technische gegevens
-
Technische gegevens
Aantal kabels/ buizen 2 Dimensie 46-52mm Extra materiaal staal Extra oppervlak vuurverzinkt Halogeenvrij ja Lengte buitenmaat 40 mm Materiaal staal Materiaal van het fixeerplaatje Kunststof Materiaalkwaliteit van het fixeerplaatje Polypropyleen Max. Aandraaimoment 5 Nm Met contra-fixeerplaatje nee Met kunststof wand ja Montagetype Hoekprofiel Oppervlak thermisch verzinkt Plaatdikte 2 mm Schroefdraad M8 Sleufbreedte 10 mm Spanbereik D max. 52 mm Spanbereik D min. 46 mm voor buisdiameter max. 52 mm voor buisdiameter min. 46 mm Afmetingen
Afm. H 180 mm Afmeting G (mm) M8 Breedte 57 mm Hoogte 180 mm Lengte 25 mm Maat A 25 mm Maat B 57 mm Maat C 40 mm Maat L 45 mm Maat t 2 mm - Alle typen
-
Alle typen
