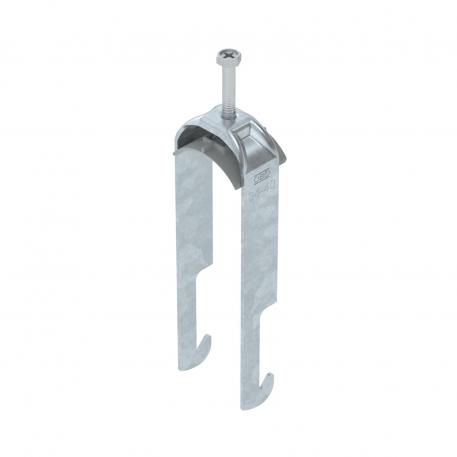

Beugelklem 2056 W-voet, 2-voudig, kunststof drukwand, FT
Art.nr. 1187733 | EAN 4012196854523
- Productbeschrijving
-
Productbeschrijving
Beugelklem met W-voet, kunststof drukwand van polypropyleen. Voor verticale en horizontale montage van 2 afzonderlijke kabels aan hoekijzer tot < 40 mm. Met enkelvoudige schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Meerdere kabels moeten door dubbele drukwanden worden gescheiden. Het gebruik van de tegenwand wordt geadviseerd.
-
- Technische gegevens
-
Technische gegevens
Aantal kabels/ buizen 2 Dimensie 34-40mm Extra materiaal staal Extra oppervlak vuurverzinkt Halogeenvrij ja Lengte buitenmaat 34 mm Materiaal staal Materiaal van het fixeerplaatje Kunststof Materiaalkwaliteit van het fixeerplaatje Polypropyleen Max. Aandraaimoment 3 Nm Met contra-fixeerplaatje nee Met kunststof wand ja Montagetype Hoekprofiel Oppervlak thermisch verzinkt Plaatdikte 2 mm Schroefdraad M6 Sleufbreedte 10 mm Spanbereik D max. 40 mm Spanbereik D min. 34 mm voor buisdiameter max. 40 mm voor buisdiameter min. 34 mm Afmetingen
Afm. H 155 mm Afmeting G (mm) M6 Breedte 45 mm Hoogte 155 mm Lengte 22,5 mm Maat A 22,5 mm Maat B 45 mm Maat C 34 mm Maat L 47 mm Maat t 2 mm - Alle typen
-
Alle typen
- Downloads
-
Specificatieblad BS-W2-K-40 FT / 1187733 , 0.22MB , pdfCatalogus Fastening materials , 19.78MB , pdfConformiteitsverklaring BS-W2-K-40 FT / 1187733 , 0.17MB , pdfREACH Conformiteitsverklaring BS-W2-K-40 FT / 1187733 , 0.12MB , pdfRoHS Conformiteitsverklaring BS-W2-K-40 FT / 1187733 , 0.12MB , pdfMontagehandleiding Bügelschelle W-Fuß Kunststoff , 2.96MB , pdf
