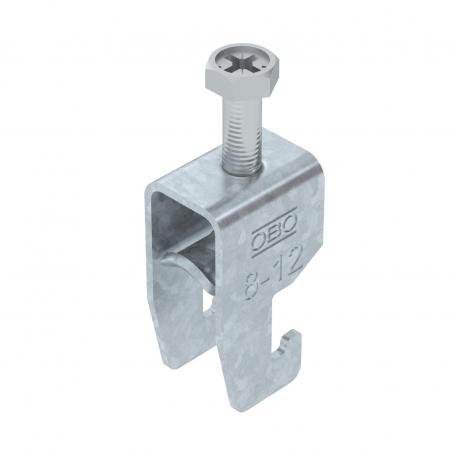

Beugelklem 2056 U-voet, enkelvoudig, metalen drukwand, FT

Art.nr. 1186502 | EAN 4012196849772

Productbeschrijving
Productbeschrijving
Beugelklem met U-voet, metalen drukwand met afgeronde randen voor kabelbescherming. Voor verticale en horizontale montage van 1 afzonderlijke kabel aan C-profielrail. Voor sleufbreedte 18 - 22 mm. Met enkelvoudige schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Het gebruik van de tegenwand wordt geadviseerd.
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • sleufbreedte 18 mm
  • sleufbreedte 22 mm
  • Beugelklem voor C-profielrail met sleufbreedte 18-22 mm
  • Functiebehoudklasse E30
  • Functiebehoudklasse E90
Technische gegevens

Technische gegevens

Aantal kabels/ buizen 1
Afm. H 40 mm
Afmeting G (mm) M6
Breedte 17 mm
CO₂-voetafdruk (GWP) van wieg tot poort 0,0659 kg CO₂e / 1 Stuk
Dimensie 08-12mm
Extra materiaal staal
Extra oppervlak vuurverzinkt
Functiebehoud ja
Halogeenvrij ja
Hoogte 40 mm
Lengte 22,5 mm
Lengte buitenmaat 28 mm
Maat A 22,5 mm
Maat B 17 mm
Maat C 28 mm
Maat L 34 mm
Maat t 1,5 mm
Materiaal staal
Materiaal van het fixeerplaatje staal
Max. Aandraaimoment 3 Nm
Met contra-fixeerplaatje nee
Met metalen wand ja
Montagetype Profielrail
Oppervlak thermisch verzinkt
Plaatdikte 1,5 mm
Schroefdraad M6
Sleufbreedte 10 mm
Spanbereik D max. 12 mm
Spanbereik D min. 8 mm
voor buisdiameter max. 12 mm
voor buisdiameter min. 8 mm
voorrail met sleufbreedte (met interval) max. 22 mm
voorrail met sleufbreedte (met interval) mm 18 mm
Alle typen

Alle typen

Type Spanbereik D min. Spanbereik D max. Max. Aandraaimoment Art.nr. Aantal kl. VKE
BS-U1-M-12 FT 8 mm 12 mm 3 Nm 1186502
100 Stuks
BS-U1-M-16 FT 12 mm 16 mm 3 Nm 1186509
100 Stuks
BS-U1-M-22 FT 16 mm 22 mm 3 Nm 1186516
100 Stuks
BS-U1-M-28 FT 22 mm 28 mm 3 Nm 1186522
100 Stuks
BS-U1-M-34 FT 28 mm 34 mm 3 Nm 1186529
100 Stuks
BS-U1-M-40 FT 34 mm 40 mm 3 Nm 1186536
100 Stuks
BS-U1-M-46 FT 40 mm 46 mm 5 Nm 1186542
100 Stuks
BS-U1-M-52 FT 46 mm 52 mm 5 Nm 1186549
100 Stuks
BS-U1-M-58 FT 52 mm 58 mm 5 Nm 1186556
100 Stuks
BS-U1-M-64 FT 58 mm 64 mm 5 Nm 1186562
100 Stuks
BS-U1-M-70 FT 64 mm 70 mm 5 Nm 1186569
50 Stuks
BS-U1-M-76 FT 70 mm 76 mm 5 Nm 1186576
25 Stuks
BS-U1-M-82 FT 76 mm 82 mm 5 Nm 1186582
25 Stuks
BS-U1-M-90 FT 82 mm 90 mm 5 Nm 1186589
25 Stuks
BS-U1-M-100 FT 90 mm 100 mm 5 Nm 1186597
25 Stuks
