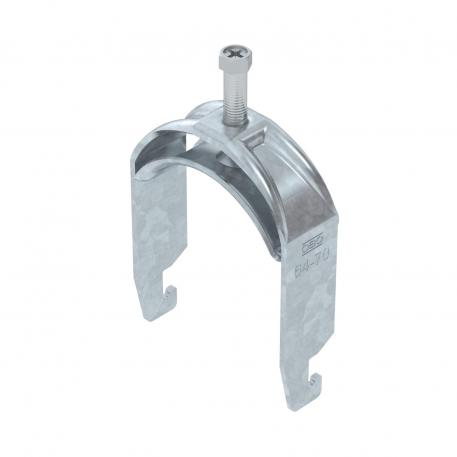

Beugelklem 2056 U-voet, enkelvoudig, metalen drukwand, FT

Art.nr. 1186569 | EAN 4012196850181

Productbeschrijving
Productbeschrijving
Beugelklem met U-voet, metalen drukwand met afgeronde randen voor kabelbescherming. Voor verticale en horizontale montage van 1 afzonderlijke kabel aan C-profielrail. Voor sleufbreedte 18 - 22 mm. Met enkelvoudige schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Het gebruik van de tegenwand wordt geadviseerd.
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • sleufbreedte 18 mm
  • sleufbreedte 22 mm
  • Beugelklem voor C-profielrail met sleufbreedte 18-22 mm
  • Functiebehoudklasse E30
  • Functiebehoudklasse E90
Technische gegevens

Technische gegevens

Aantal kabels/ buizen 1
Afm. H 101 mm
Afmeting G (mm) M8
Breedte 76 mm
CO₂-voetafdruk (GWP) van wieg tot poort 0,343 kg CO₂e / 1 Stuk
Dimensie 64-70mm
Extra materiaal staal
Extra oppervlak vuurverzinkt
Functiebehoud ja
Halogeenvrij ja
Hoogte 101 mm
Lengte 25 mm
Lengte buitenmaat 33 mm
Maat A 25 mm
Maat B 76 mm
Maat C 33 mm
Maat L 43 mm
Maat t 2,5 mm
Materiaal staal
Materiaal van het fixeerplaatje staal
Max. Aandraaimoment 5 Nm
Met contra-fixeerplaatje nee
Met metalen wand ja
Montagetype Profielrail
Oppervlak thermisch verzinkt
Plaatdikte 2,5 mm
Schroefdraad M8
Sleufbreedte 10 mm
Spanbereik D max. 70 mm
Spanbereik D min. 64 mm
voor buisdiameter max. 70 mm
voor buisdiameter min. 64 mm
voorrail met sleufbreedte (met interval) max. 22 mm
voorrail met sleufbreedte (met interval) mm 18 mm
Alle typen

Alle typen

Type Spanbereik D min. Spanbereik D max. Max. Aandraaimoment Art.nr. Aantal kl. VKE
BS-U1-M-12 FT 8 mm 12 mm 3 Nm 1186502
100 Stuks
BS-U1-M-16 FT 12 mm 16 mm 3 Nm 1186509
100 Stuks
BS-U1-M-22 FT 16 mm 22 mm 3 Nm 1186516
100 Stuks
BS-U1-M-28 FT 22 mm 28 mm 3 Nm 1186522
100 Stuks
BS-U1-M-34 FT 28 mm 34 mm 3 Nm 1186529
100 Stuks
BS-U1-M-40 FT 34 mm 40 mm 3 Nm 1186536
100 Stuks
BS-U1-M-46 FT 40 mm 46 mm 5 Nm 1186542
100 Stuks
BS-U1-M-52 FT 46 mm 52 mm 5 Nm 1186549
100 Stuks
BS-U1-M-58 FT 52 mm 58 mm 5 Nm 1186556
100 Stuks
BS-U1-M-64 FT 58 mm 64 mm 5 Nm 1186562
100 Stuks
BS-U1-M-70 FT 64 mm 70 mm 5 Nm 1186569
50 Stuks
BS-U1-M-76 FT 70 mm 76 mm 5 Nm 1186576
25 Stuks
BS-U1-M-82 FT 76 mm 82 mm 5 Nm 1186582
25 Stuks
BS-U1-M-90 FT 82 mm 90 mm 5 Nm 1186589
25 Stuks
BS-U1-M-100 FT 90 mm 100 mm 5 Nm 1186597
25 Stuks
