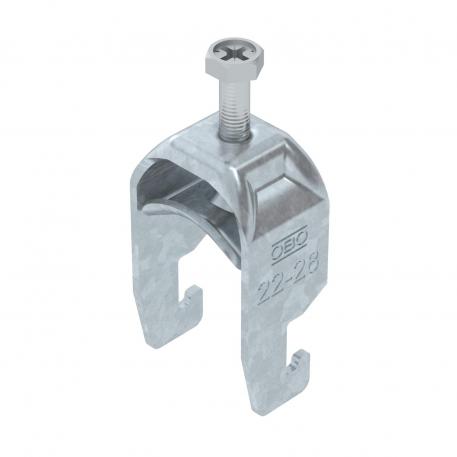

Beugelklem 2056 U-voet, enkelvoudig, metalen drukwand, FT 22 | 28 | 3

Beugelklem 2056 U-voet, enkelvoudig, metalen drukwand, FT

Art.nr. 1186522 | EAN 4012196849901

Art.nr. / Type

Spanbereik D min.

Spanbereik D max.

Max. Aandraaimoment

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Beugelklem met U-voet, metalen drukwand met afgeronde randen voor kabelbescherming. Voor verticale en horizontale montage van 1 afzonderlijke kabel aan C-profielrail. Voor sleufbreedte 18 - 22 mm. Met enkelvoudige schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Het gebruik van de tegenwand wordt geadviseerd.

Technische gegevens

Technische gegevens

Aantal kabels/ buizen	1
Afm. H	57 mm
Afmeting G (mm)	M6
Breedte	33 mm
CO₂-voetafdruk (GWP) van wieg tot poort	0,129 kg CO₂e / 1 Stuk
Dimensie	22-28mm
Extra materiaal	staal
Extra oppervlak	vuurverzinkt
Functiebehoud	ja
Halogeenvrij	ja
Hoogte	57 mm
Lengte	22,5 mm
Lengte buitenmaat	28 mm
Maat A	22,5 mm
Maat B	33 mm
Maat C	28 mm
Maat L	34 mm

Maat t	2 mm
Materiaal	staal
Materiaal van het fixeerplaatje	staal
Max. Aandraaimoment	3 Nm
Met contra-fixeerplaatje	nee
Met metalen wand	ja
Montagetype	Profielrail
Oppervlak	thermisch verzinkt
Plaatdikte	2 mm
Schroefdraad	M6
Sleufbreedte	10 mm
Spanbereik D max.	28 mm
Spanbereik D min.	22 mm
voor buisdiameter max.	28 mm
voor buisdiameter min.	22 mm
voorrail met sleufbreedte (met interval) max.	22 mm
voorrail met sleufbreedte (met interval) mm	18 mm

Alle typen

Alle typen

Type	Spanbereik D min.	Spanbereik D max.	Max. Aandraaimoment	Art.nr.	Aantal	kl. VKE
BS-U1-M-12 FT	8 mm	12 mm	3 Nm	1186502	Stuks	100 Stuks
BS-U1-M-16 FT	12 mm	16 mm	3 Nm	1186509	Stuks	100 Stuks
BS-U1-M-22 FT	16 mm	22 mm	3 Nm	1186516	Stuks	100 Stuks
BS-U1-M-28 FT	22 mm	28 mm	3 Nm	1186522	Stuks	100 Stuks
BS-U1-M-34 FT	28 mm	34 mm	3 Nm	1186529	Stuks	100 Stuks
BS-U1-M-40 FT	34 mm	40 mm	3 Nm	1186536	Stuks	100 Stuks
BS-U1-M-46 FT	40 mm	46 mm	5 Nm	1186542	Stuks	100 Stuks
BS-U1-M-52 FT	46 mm	52 mm	5 Nm	1186549	Stuks	100 Stuks
BS-U1-M-58 FT	52 mm	58 mm	5 Nm	1186556	Stuks	100 Stuks
BS-U1-M-64 FT	58 mm	64 mm	5 Nm	1186562	Stuks	100 Stuks
BS-U1-M-70 FT	64 mm	70 mm	5 Nm	1186569	Stuks	50 Stuks
BS-U1-M-76 FT	70 mm	76 mm	5 Nm	1186576	Stuks	25 Stuks
BS-U1-M-82 FT	76 mm	82 mm	5 Nm	1186582	Stuks	25 Stuks
BS-U1-M-90 FT	82 mm	90 mm	5 Nm	1186589	Stuks	25 Stuks
BS-U1-M-100 FT	90 mm	100 mm	5 Nm	1186597	Stuks	25 Stuks
