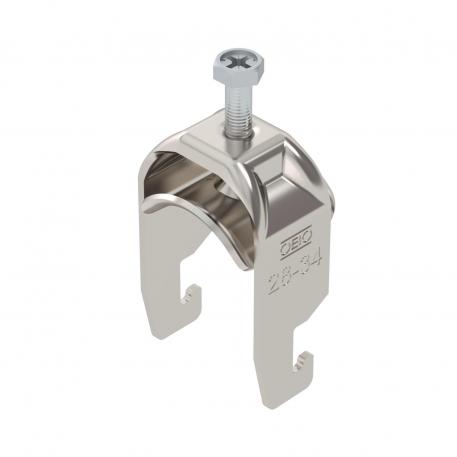

Beugelklem 2056 U-voet, enkelvoudig, metalen drukwand, A4
Art.nr. 1186629 | EAN 4012196850433
- Productbeschrijving
-
ProductbeschrijvingBeugelklem met U-voet, metalen drukwand met afgeronde randen voor kabelbescherming. Voor verticale en horizontale montage van 1 afzonderlijke kabel aan C-profielrail. Voor sleufbreedte 18 - 22 mm. Met enkelvoudige schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Het gebruik van de tegenwand wordt geadviseerd.
-
- Technische gegevens
-
Technische gegevens

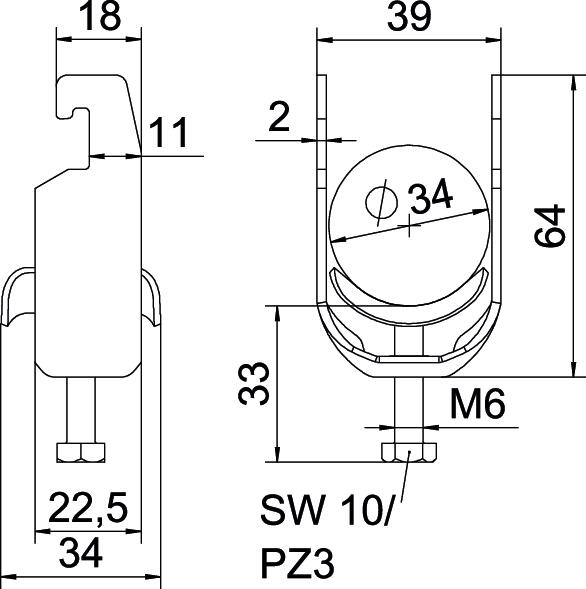

Aantal kabels/ buizen 1 Afm. H 64 mm Afmeting G (mm) M6 Breedte 39 mm CO₂-voetafdruk (GWP) van wieg tot poort 0,373 kg CO₂e / 1 Stuk Dimensie 28-34mm Extra materiaal roestvast staal Extra oppervlak onbehandeld Halogeenvrij ja Hoogte 64 mm Lengte 22,5 mm Lengte buitenmaat 34 mm Maat A 22,5 mm Maat B 39 mm Maat C 34 mm Maat L 34 mm Maat t 2 mm Materiaal Roestvast staal 1.4571 Materiaal van het fixeerplaatje roestvast staal Max. Aandraaimoment 3 Nm Met contra-fixeerplaatje nee Met metalen wand ja Montagetype Profielrail Oppervlak blank, nabehandeld Plaatdikte 2 mm Schroefdraad M6 Sleufbreedte 10 mm Spanbereik D max. 34 mm Spanbereik D min. 28 mm voor buisdiameter max. 34 mm voor buisdiameter min. 28 mm voorrail met sleufbreedte (met interval) max. 22 mm voorrail met sleufbreedte (met interval) mm 18 mm - Alle typen
-
Alle typen
- Downloads
-
Specificatieblad BS-U1-M-34 A4 / 1186629 , 0.18MB , pdfCatalogus Fastening materials , 19.78MB , pdfEU Conformiteitsverklaring BS-U1-M-34 A4 / 1186629 , 0.17MB , pdfREACH Conformiteitsverklaring BS-U1-M-34 A4 / 1186629 , 0.12MB , pdfRoHS Conformiteitsverklaring BS-U1-M-34 A4 / 1186629 , 0.12MB , pdfMontagehandleiding Bügelschelle U-Fuß Metall , 2.86MB , pdf
