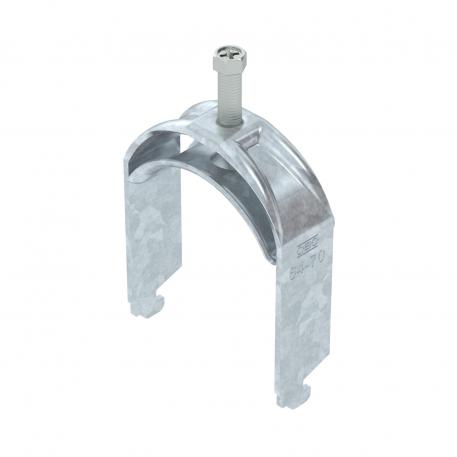

Beugelklem 2056 N-voet, enkelvoudig, metalen drukwand, FT 64 | 70 | 5

Beugelklem 2056 N-voet, enkelvoudig, metalen drukwand, FT

Art.nr. 1187062 | EAN 4012196852659

Art.nr. / Type

Spanbereik D min.

Spanbereik D max.

Max. Aandraaimoment

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Beugelklem met N-voet, metalen drukwand met afgeronde randen voor kabelbescherming. Voor verticale en horizontale montage van 1 afzonderlijke kabel aan C-profielrail. Voor sleufbreedte 11 - 12 mm. Met enkelvoudige schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Het gebruik van de tegenwand wordt geadviseerd.

Technische gegevens

Technische gegevens

Aantal kabels/ buizen	1
Afm. H	99 mm
Afmeting G (mm)	M8
Breedte	76 mm
Dimensie	64-70mm
Extra materiaal	staal
Extra oppervlak	vuurverzinkt
Halogeenvrij	ja
Hoogte	99 mm
Lengte	25 mm
Lengte buitenmaat	33 mm
Maat A	25 mm
Maat B	76 mm
Maat C	33 mm
Maat L	43 mm
Maat t	2,5 mm
Materiaal	staal

Materiaal van het fixeerplaatje	staal
Max. Aandraaimoment	5 Nm
Met contra-fixeerplaatje	nee
Met kunststof wand	nee
Met metalen wand	ja
Montagetype	Profielrail
Oppervlak	thermisch verzinkt
Plaatdikte	2,5 mm
Schroefdraad	M8
Sleufbreedte	10 mm
Spanbereik D max.	70 mm
Spanbereik D min.	64 mm
voor buisdiameter max.	70 mm
voor buisdiameter min.	64 mm
voorrail met sleufbreedte (met interval) max.	12 mm
voorrail met sleufbreedte (met interval) mm	11 mm

Alle typen

Alle typen

Type	Spanbereik D min.	Spanbereik D max.	Max. Aandraaimoment	Art.nr.	Aantal	kl. VKE
BS-N1-M-12 FT	8 mm	12 mm	3 Nm	1187002	Stuks	100 Stuks
BS-N1-M-16 FT	12 mm	16 mm	3 Nm	1187008	Stuks	100 Stuks
BS-N1-M-22 FT	16 mm	22 mm	3 Nm	1187014	Stuks	100 Stuks
BS-N1-M-28 FT	22 mm	28 mm	3 Nm	1187020	Stuks	100 Stuks
BS-N1-M-34 FT	28 mm	34 mm	3 Nm	1187026	Stuks	100 Stuks
BS-N1-M-40 FT	34 mm	40 mm	3 Nm	1187032	Stuks	100 Stuks
BS-N1-M-46 FT	40 mm	46 mm	5 Nm	1187038	Stuks	100 Stuks
BS-N1-M-52 FT	46 mm	52 mm	5 Nm	1187044	Stuks	100 Stuks
BS-N1-M-58 FT	52 mm	58 mm	5 Nm	1187050	Stuks	100 Stuks
BS-N1-M-64 FT	58 mm	64 mm	5 Nm	1187056	Stuks	50 Stuks
BS-N1-M-70 FT	64 mm	70 mm	5 Nm	1187062	Stuks	50 Stuks
