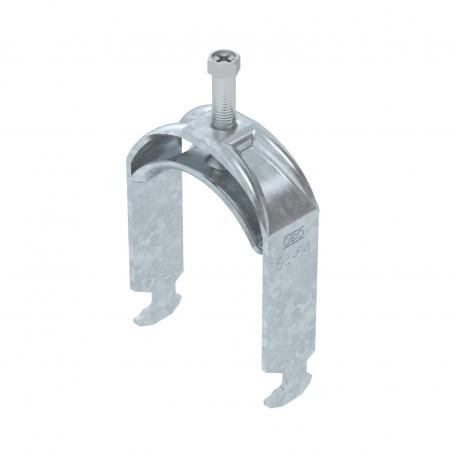

Beugelklem 2056 H-voet, enkelvoudig, metalen drukwand, FT 58 | 64 | 5

Beugelklem 2056 H-voet, enkelvoudig, metalen drukwand, FT

Art.nr. 1186062 | EAN 4012196848775

Art.nr. / Type

Spanbereik D min.

Spanbereik D max.

Max. Aandraaimoment

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Beugelklem met H-voet, metalen drukwand met afgeronde randen voor kabelbescherming. Voor verticale en horizontale montage van 1 afzonderlijke kabel aan C-profielrail. Voor sleufbreedte 16 - 17 mm. Met enkelvoudige schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Tegenwand moet afzonderlijk worden besteld.

Technische gegevens

Technische gegevens

Aantal kabels/ buizen	1
Afm. H	102 mm
Afmeting G (mm)	M8
Breedte	70 mm
CO₂-voetafdruk (GWP) van wieg tot poort	0,3323 kg CO₂e / 1 Stuk
Dimensie	58-64mm
Extra materiaal	staal
Extra oppervlak	vuurverzinkt
Functiebehoud	ja
Halogeenvrij	ja
Hoogte	102 mm
Lengte	25 mm
Lengte buitenmaat	33 mm
Maat A	25 mm
Maat B	70 mm
Maat C	33 mm
Maat L	43 mm
Maat t	2,5 mm

Materiaal	staal
Materiaal van het fixeerplaatje	staal
Max. Aandraaimoment	5 Nm
Met contra-fixeerplaatje	nee
Met kunststof wand	nee
Met metalen wand	ja
Montagetype	Profielrail
Oppervlak	thermisch verzinkt
Plaatdikte	2,5 mm
Schroefdraad	M8
Sleufbreedte	10 mm
Spanbereik D max.	64 mm
Spanbereik D min.	58 mm
voor buisdiameter max.	64 mm
voor buisdiameter min.	58 mm
voorrail met sleufbreedte (met interval) max.	17 mm
voorrail met sleufbreedte (met interval) mm	16 mm

Alle typen

Alle typen

Type	Spanbereik D min.	Spanbereik D max.	Max. Aandraaimoment	Art.nr.	Aantal	kl. VKE
BS-H1-M-12 FT	8 mm	12 mm	3 Nm	1186002	Stuks	100 Stuks
BS-H1-M-16 FT	12 mm	16 mm	3 Nm	1186009	Stuks	100 Stuks
BS-H1-M-22 FT	16 mm	22 mm	3 Nm	1186016	Stuks	100 Stuks
BS-H1-M-28 FT	22 mm	28 mm	3 Nm	1186022	Stuks	100 Stuks
BS-H1-M-34 FT	28 mm	34 mm	3 Nm	1186029	Stuks	100 Stuks
BS-H1-M-40 FT	34 mm	40 mm	3 Nm	1186036	Stuks	100 Stuks
BS-H1-M-46 FT	40 mm	46 mm	5 Nm	1186042	Stuks	100 Stuks
BS-H1-M-52 FT	46 mm	52 mm	5 Nm	1186049	Stuks	100 Stuks
BS-H1-M-58 FT	52 mm	58 mm	5 Nm	1186056	Stuks	100 Stuks
BS-H1-M-64 FT	58 mm	64 mm	5 Nm	1186062	Stuks	100 Stuks
BS-H1-M-70 FT	64 mm	70 mm	5 Nm	1186069	Stuks	50 Stuks
BS-H1-M-76 FT	70 mm	76 mm	5 Nm	1186076	Stuks	25 Stuks
BS-H1-M-82 FT	76 mm	82 mm	5 Nm	1186082	Stuks	25 Stuks
BS-H1-M-90 FT	82 mm	90 mm	5 Nm	1186089	Stuks	25 Stuks
BS-H1-M-100 FT	90 mm	100 mm	5 Nm	1186097	Stuks	25 Stuks
