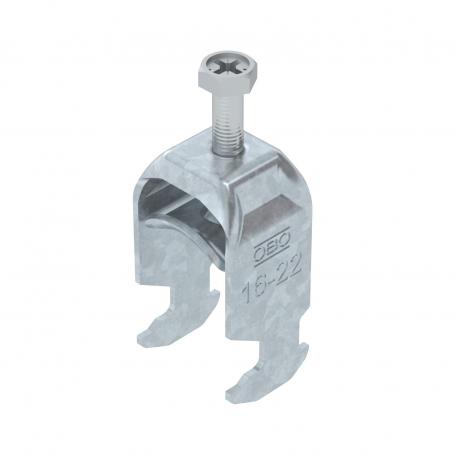

Beugelklem 2056 H-voet, enkelvoudig, metalen drukwand, FT

Art.nr. 1186016 | EAN 4012196848584

Productbeschrijving
Productbeschrijving
Beugelklem met H-voet, metalen drukwand met afgeronde randen voor kabelbescherming. Voor verticale en horizontale montage van 1 afzonderlijke kabel aan C-profielrail. Voor sleufbreedte 16 - 17 mm. Met enkelvoudige schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Tegenwand moet afzonderlijk worden besteld.
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Sleufbreedte 16-17 mm
  • Beugelklem voor C-profielrail met sleufwijdte 16-17 mm
  • Functiebehoudklasse E30
  • Functiebehoudklasse E90
Technische gegevens

Technische gegevens

Aantal kabels/ buizen 1
Afm. H 52 mm
Afmeting G (mm) M6
Breedte 27 mm
CO₂-voetafdruk (GWP) van wieg tot poort 0,094 kg CO₂e / 1 Stuk
Dimensie 16-22mm
Extra materiaal staal
Extra oppervlak vuurverzinkt
Functiebehoud ja
Halogeenvrij ja
Hoogte 52 mm
Lengte 22,5 mm
Lengte buitenmaat 28 mm
Maat A 22,5 mm
Maat B 27 mm
Maat C 28 mm
Maat L 34 mm
Maat t 1,5 mm
Materiaal staal
Materiaal van het fixeerplaatje staal
Max. Aandraaimoment 3 Nm
Met contra-fixeerplaatje nee
Met kunststof wand nee
Met metalen wand ja
Montagetype Profielrail
Oppervlak thermisch verzinkt
Plaatdikte 1,5 mm
Schroefdraad M6
Sleufbreedte 10 mm
Spanbereik D max. 22 mm
Spanbereik D min. 16 mm
voor buisdiameter max. 22 mm
voor buisdiameter min. 16 mm
voorrail met sleufbreedte (met interval) max. 17 mm
voorrail met sleufbreedte (met interval) mm 16 mm
Alle typen

Alle typen

Type Spanbereik D min. Spanbereik D max. Max. Aandraaimoment Art.nr. Aantal kl. VKE
BS-H1-M-12 FT 8 mm 12 mm 3 Nm 1186002
100 Stuks
BS-H1-M-16 FT 12 mm 16 mm 3 Nm 1186009
100 Stuks
BS-H1-M-22 FT 16 mm 22 mm 3 Nm 1186016
100 Stuks
BS-H1-M-28 FT 22 mm 28 mm 3 Nm 1186022
100 Stuks
BS-H1-M-34 FT 28 mm 34 mm 3 Nm 1186029
100 Stuks
BS-H1-M-40 FT 34 mm 40 mm 3 Nm 1186036
100 Stuks
BS-H1-M-46 FT 40 mm 46 mm 5 Nm 1186042
100 Stuks
BS-H1-M-52 FT 46 mm 52 mm 5 Nm 1186049
100 Stuks
BS-H1-M-58 FT 52 mm 58 mm 5 Nm 1186056
100 Stuks
BS-H1-M-64 FT 58 mm 64 mm 5 Nm 1186062
100 Stuks
BS-H1-M-70 FT 64 mm 70 mm 5 Nm 1186069
50 Stuks
BS-H1-M-76 FT 70 mm 76 mm 5 Nm 1186076
25 Stuks
BS-H1-M-82 FT 76 mm 82 mm 5 Nm 1186082
25 Stuks
BS-H1-M-90 FT 82 mm 90 mm 5 Nm 1186089
25 Stuks
BS-H1-M-100 FT 90 mm 100 mm 5 Nm 1186097
25 Stuks
