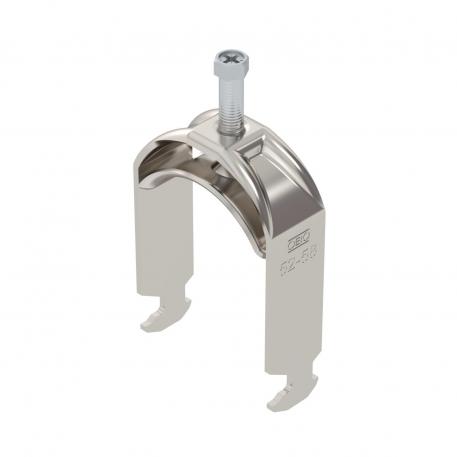

Beugelklem 2056 H-voet, enkelvoudig, metalen drukwand, A2 52 | 58 | 5

Beugelklem 2056 H-voet, enkelvoudig, metalen drukwand, A2

Art.nr. 1186156 | EAN 4012196848997

Art.nr. / Type

Spanbereik D min.

Spanbereik D max.

Max. Aandraaimoment

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Beugelklem met H-voet, metalen drukwand met afgeronde randen voor kabelbescherming. Voor verticale en horizontale montage van 1 afzonderlijke kabel aan C-profielrail. Voor sleufbreedte 16 - 17 mm. Met enkelvoudige schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Het gebruik van de tegenwand wordt geadviseerd.

Technische gegevens

Technische gegevens

Aantal kabels/ buizen	1
Afm. H	96 mm
Afmeting G (mm)	M8
Breedte	64 mm
CO₂-voetafdruk (GWP) van wieg tot poort	0,941 kg CO₂e / 1 Stuk
Dimensie	52-58mm
Extra materiaal	roestvast staal
Extra oppervlak	onbehandeld
Functiebehoud	ja
Halogeenvrij	ja
Hoogte	96 mm
Lengte	25 mm
Lengte buitenmaat	33 mm
Maat A	25 mm
Maat B	64 mm
Maat C	33 mm
Maat L	43 mm
Maat t	2,5 mm

Materiaal	Roestvast staal 1.4301
Materiaal van het fixeerplaatje	roestvast staal
Materiaalkwaliteit van het fixeerplaatje	Roestvrij staal 304 (1.4301)
Max. Aandraaimoment	5 Nm
Met contra-fixeerplaatje	nee
Met kunststof wand	nee
Met metalen wand	ja
Montagetype	Profielrail
Oppervlak	blank, nabehandeld
Plaatdikte	2,5 mm
Schroefdraad	M8
Sleufbreedte	10 mm
Spanbereik D max.	58 mm
Spanbereik D min.	52 mm
voor buisdiameter max.	58 mm
voor buisdiameter min.	52 mm
voorrail met sleufbreedte (met interval) max.	17 mm
voorrail met sleufbreedte (met interval) mm	16 mm

Alle typen

Alle typen

Type	Spanbereik D min.	Spanbereik D max.	Max. Aandraaimoment	Art.nr.	Aantal	kl. VKE
BS-H1-M-12 A2	8 mm	12 mm	3 Nm	1186102	Stuks	50 Stuks
BS-H1-M-16 A2	12 mm	16 mm	3 Nm	1186109	Stuks	50 Stuks
BS-H1-M-22 A2	16 mm	22 mm	3 Nm	1186116	Stuks	50 Stuks
BS-H1-M-28 A2	22 mm	28 mm	3 Nm	1186122	Stuks	25 Stuks
BS-H1-M-34 A2	28 mm	34 mm	3 Nm	1186129	Stuks	25 Stuks
BS-H1-M-40 A2	34 mm	40 mm	3 Nm	1186136	Stuks	25 Stuks
BS-H1-M-46 A2	40 mm	46 mm	5 Nm	1186142	Stuks	25 Stuks
BS-H1-M-52 A2	46 mm	52 mm	5 Nm	1186149	Stuks	25 Stuks
BS-H1-M-58 A2	52 mm	58 mm	5 Nm	1186156	Stuks	15 Stuks
BS-H1-M-64 A2	58 mm	64 mm	5 Nm	1186162	Stuks	15 Stuks
BS-H1-M-70 A2	64 mm	70 mm	5 Nm	1186169	Stuks	15 Stuks
BS-H1-M-76 A2	70 mm	76 mm	5 Nm	1186176	Stuks	10 Stuks
