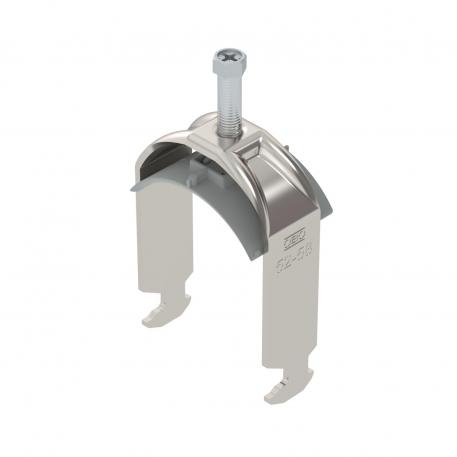

Beugelklem 2056 H-voet, enkelvoudig, kunststof drukwand, A2 52 | 58 | 5

Beugelklem 2056 H-voet, enkelvoudig, kunststof drukwand, A2

Art.nr. 1186356 | EAN 4012196847969

Art.nr. / Type

Spanbereik D min.

Spanbereik D max.

Max. Aandraaimoment

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Beugelklem met H-voet, kunststof drukwand van polypropyleen. Voor verticale en horizontale montage van 1 afzonderlijke kabel aan C-profielrail. Voor sleufbreedte 16 - 17 mm. Met enkelvoudige schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Het gebruik van de tegenwand wordt geadviseerd.

Technische gegevens

Technische gegevens

Aantal kabels/ buizen	1
Dimensie	52-58mm
Extra materiaal	roestvast staal
Extra oppervlak	onbehandeld
Halogeenvrij	ja
Lengte buitenmaat	40 mm
Materiaal	Roestvast staal 1.4301
Materiaal van het fixeerplaatje	Kunststof
Materiaalkwaliteit van het fixeerplaatje	Polypropyleen
Max. Aandraaimoment	5 Nm
Met contra-fixeerplaatje	nee
Met kunststof wand	ja

Montagetype	Profielrail
Oppervlak	blank, nabehandeld
Plaatdikte	2,5 mm
Schroefdraad	M8
Sleufbreedte	10 mm
Spanbereik D max.	58 mm
Spanbereik D min.	52 mm
voor buisdiameter max.	58 mm
voor buisdiameter min.	52 mm
voorrail met sleufbreedte (met interval) max.	17 mm
voorrail met sleufbreedte (met interval) mm	16 mm

Afmetingen

Afm. H	96 mm
Afmeting G (mm)	M8
Breedte	64 mm
Hoogte	96 mm
Lengte	25 mm

Maat A	25 mm
Maat B	64 mm
Maat C	40 mm
Maat L	45 mm
Maat t	2,5 mm

Alle typen

Alle typen

Type	Spanbereik D min.	Spanbereik D max.	Max. Aandraaimoment	Art.nr.	Aantal	kl. VKE
BS-H1-K-12 A2	8 mm	12 mm	3 Nm	1186302	Stuks	50 Stuks
BS-H1-K-16 A2	12 mm	16 mm	3 Nm	1186309	Stuks	50 Stuks
BS-H1-K-22 A2	16 mm	22 mm	3 Nm	1186316	Stuks	50 Stuks
BS-H1-K-28 A2	22 mm	28 mm	3 Nm	1186322	Stuks	50 Stuks
BS-H1-K-34 A2	28 mm	34 mm	3 Nm	1186329	Stuks	50 Stuks
BS-H1-K-40 A2	34 mm	40 mm	3 Nm	1186336	Stuks	25 Stuks
BS-H1-K-46 A2	40 mm	46 mm	5 Nm	1186342	Stuks	25 Stuks
BS-H1-K-52 A2	46 mm	52 mm	5 Nm	1186349	Stuks	25 Stuks
BS-H1-K-58 A2	52 mm	58 mm	5 Nm	1186356	Stuks	25 Stuks
BS-H1-K-64 A2	58 mm	64 mm	5 Nm	1186362	Stuks	15 Stuks
BS-H1-K-70 A2	64 mm	70 mm	5 Nm	1186369	Stuks	15 Stuks
BS-H1-K-76 A2	70 mm	76 mm	5 Nm	1186376	Stuks	10 Stuks
