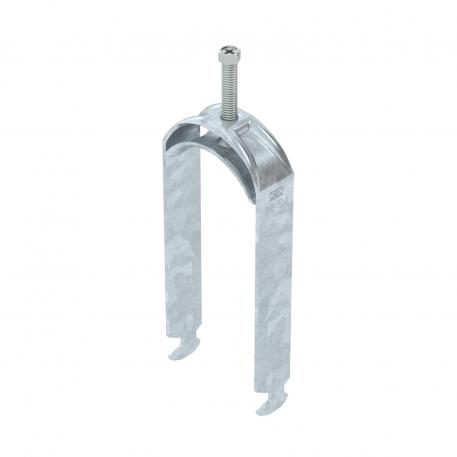

Beugelklem 2056 H-voet, 2-voudig, metalen drukwand, FT 58 | 64 | 5

Beugelklem 2056 H-voet, 2-voudig, metalen drukwand, FT

Art.nr. 1186063 | EAN 4012196848782

Art.nr. / Type

Spanbereik D min.

Spanbereik D max.

Max. Aandraaimoment

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Beugelklem met H-voet, metalen drukwand met afgeronde randen voor kabelbescherming. voor verticale en horizontale montage van 2 afzonderlijke kabels aan C-profielrail. Voor sleufbreedte 16 - 17 mm. Met enkelvoudige schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Meerdere kabels moeten door dubbele drukwanden worden gescheiden. Het gebruik van de tegenwand wordt geadviseerd.

Technische gegevens

Technische gegevens

Aantal kabels/ buizen	2
Afm. H	172 mm
Afmeting G (mm)	M8
Breedte	70 mm
Dimensie	58-64mm
Extra materiaal	staal
Extra oppervlak	vuurverzinkt
Functiebehoud	ja
Halogeenvrij	ja
Hoogte	172 mm
Lengte	25 mm
Lengte buitenmaat	33 mm
Maat A	25 mm
Maat B	70 mm
Maat C	33 mm
Maat L	55 mm
Maat t	2,5 mm

Materiaal	staal
Materiaal van het fixeerplaatje	staal
Max. Aandraaimoment	5 Nm
Met contra-fixeerplaatje	nee
Met kunststof wand	nee
Met metalen wand	ja
Montagetype	Profielrail
Oppervlak	thermisch verzinkt
Plaatdikte	2,5 mm
Schroefdraad	M8
Sleufbreedte	10 mm
Spanbereik D max.	64 mm
Spanbereik D min.	58 mm
voor buisdiameter max.	64 mm
voor buisdiameter min.	58 mm
voorrail met sleufbreedte (met interval) max.	17 mm
voorrail met sleufbreedte (met interval) mm	16 mm

Alle typen

Alle typen

Type	Spanbereik D min.	Spanbereik D max.	Max. Aandraaimoment	Art.nr.	Aantal	kl. VKE
BS-H2-M-12 FT	8 mm	12 mm	3 Nm	1186003	Stuks	50 Stuks
BS-H2-M-16 FT	12 mm	16 mm	3 Nm	1186010	Stuks	50 Stuks
BS-H2-M-22 FT	16 mm	22 mm	3 Nm	1186017	Stuks	50 Stuks
BS-H2-M-28 FT	22 mm	28 mm	3 Nm	1186023	Stuks	50 Stuks
BS-H2-M-34 FT	28 mm	34 mm	3 Nm	1186030	Stuks	50 Stuks
BS-H2-M-40 FT	34 mm	40 mm	3 Nm	1186037	Stuks	50 Stuks
BS-H2-M-46 FT	40 mm	46 mm	5 Nm	1186043	Stuks	50 Stuks
BS-H2-M-52 FT	46 mm	52 mm	5 Nm	1186050	Stuks	50 Stuks
BS-H2-M-58 FT	52 mm	58 mm	5 Nm	1186057	Stuks	50 Stuks
BS-H2-M-64 FT	58 mm	64 mm	5 Nm	1186063	Stuks	50 Stuks
