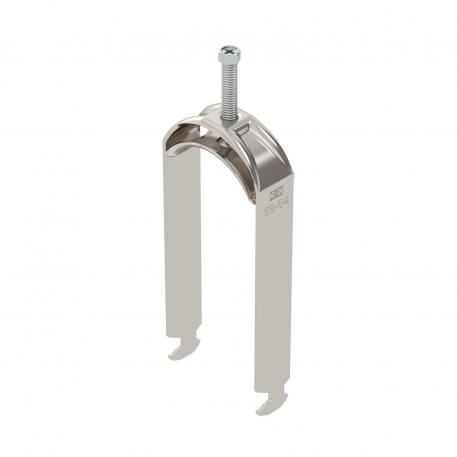

Beugelklem 2056 H-voet, 2-voudig, metalen drukwand, A2 58 | 64 | 5

Beugelklem 2056 H-voet, 2-voudig, metalen drukwand, A2

Art.nr. 1186163 | EAN 4012196849116

Art.nr. / Type

Spanbereik D min.

Spanbereik D max.

Max. Aandraaimoment

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Beugelklem met hamerkopvoet, metalen drukwand met afgeronde randen voor kabelbescherming. voor verticale en horizontale montage van 2 afzonderlijke kabels aan C-profielrail. Voor sleufbreedte 16 - 17 mm. Met enkelvoudige schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Meerdere kabels moeten door dubbele drukwanden worden gescheiden. De gebruik van de tegenwand wordt geadviseerd.

Technische gegevens

Technische gegevens

Aantal kabels/ buizen	2
Afm. H	172 mm
Afmeting G (mm)	M8
Breedte	70 mm
Dimensie	58-64mm
Extra materiaal	roestvast staal
Extra oppervlak	onbehandeld
Halogeenvrij	ja
Hoogte	172 mm
Lengte	25 mm
Lengte buitenmaat	33 mm
Maat A	25 mm
Maat B	70 mm
Maat C	33 mm
Maat L	55 mm
Maat t	2,5 mm
Materiaal	Roestvast staal 1.4301

Materiaal van het fixeerplaatje	roestvast staal
Materiaalkwaliteit van het fixeerplaatje	Roestvrij staal 304 (1.4301)
Max. Aandraaimoment	5 Nm
Met contra-fixeerplaatje	nee
Met kunststof wand	nee
Met metalen wand	ja
Montagetype	Profielrail
Oppervlak	blank, nabehandeld
Plaatdikte	2,5 mm
Schroefdraad	M8
Sleufbreedte	10 mm
Spanbereik D max.	64 mm
Spanbereik D min.	58 mm
voor buisdiameter max.	64 mm
voor buisdiameter min.	58 mm
voorrail met sleufbreedte (met interval) max.	17 mm
voorrail met sleufbreedte (met interval) mm	16 mm

Alle typen

Alle typen

Type	Spanbereik D min.	Spanbereik D max.	Max. Aandraaimoment	Art.nr.	Aantal	kl. VKE
BS-H2-M-12 A2	8 mm	12 mm	3 Nm	1186103	Stuks	50 Stuks
BS-H2-M-16 A2	12 mm	16 mm	3 Nm	1186110	Stuks	50 Stuks
BS-H2-M-22 A2	16 mm	22 mm	3 Nm	1186117	Stuks	50 Stuks
BS-H2-M-28 A2	22 mm	28 mm	3 Nm	1186123	Stuks	50 Stuks
BS-H2-M-34 A2	28 mm	34 mm	3 Nm	1186130	Stuks	50 Stuks
BS-H2-M-40 A2	34 mm	40 mm	3 Nm	1186137	Stuks	25 Stuks
BS-H2-M-46 A2	40 mm	46 mm	5 Nm	1186143	Stuks	25 Stuks
BS-H2-M-52 A2	46 mm	52 mm	5 Nm	1186150	Stuks	25 Stuks
BS-H2-M-58 A2	52 mm	58 mm	5 Nm	1186157	Stuks	25 Stuks
BS-H2-M-64 A2	58 mm	64 mm	5 Nm	1186163	Stuks	15 Stuks
