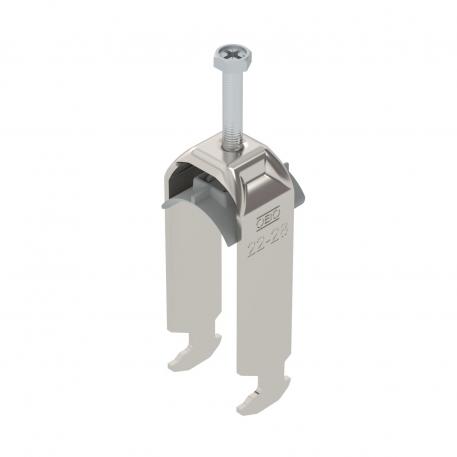

Beugelklem 2056 H-voet, 2-voudig, kunststof drukwand, A2 22 | 28 | 3

Beugelklem 2056 H-voet, 2-voudig, kunststof drukwand, A2

Art.nr. 1186323 | EAN 4012196847778

Art.nr. / Type

Spanbereik D min.

Spanbereik D max.

Max. Aandraaimoment

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Beugelklem met H-voet, kunststof drukwand van polypropyleen. voor verticale en horizontale montage van 2 afzonderlijke kabels aan C-profielrail. Voor sleufbreedte 16 - 17 mm. Met enkelvoudige schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Meerdere kabels moeten door dubbele drukwanden worden gescheiden. Het gebruik van de tegenwand wordt geadviseerd.

Technische gegevens

Technische gegevens

Aantal kabels/ buizen	2
Afm. H	91 mm
Afmeting G (mm)	M6
Breedte	33 mm
CO₂-voetafdruk (GWP) van wieg tot poort	0,583 kg CO₂e / 1 Stuk
Dimensie	22-28mm
Extra materiaal	roestvast staal
Extra oppervlak	onbehandeld
Halogeenvrij	ja
Hoogte	91 mm
Lengte	22,5 mm
Lengte buitenmaat	34 mm
Maat A	22,5 mm
Maat B	33 mm
Maat C	34 mm
Maat L	47 mm
Maat t	2 mm

Materiaal	Roestvast staal 1.4301
Materiaal van het fixeerplaatje	Kunststof
Materiaalkwaliteit van het fixeerplaatje	Polypropyleen
Max. Aandraaimoment	3 Nm
Met contra-fixeerplaatje	nee
Met kunststof wand	ja
Montagetype	Profielrail
Oppervlak	blank, nabehandeld
Plaatdikte	2 mm
Schroefdraad	M6
Sleufbreedte	10 mm
Spanbereik D max.	28 mm
Spanbereik D min.	22 mm
voor buisdiameter max.	28 mm
voor buisdiameter min.	22 mm
voorrail met sleufbreedte (met interval) max.	17 mm
voorrail met sleufbreedte (met interval) mm	16 mm

Alle typen

Alle typen

Type	Spanbereik D min.	Spanbereik D max.	Max. Aandraaimoment	Art.nr.	Aantal	kl. VKE
BS-H2-K-12 A2	8 mm	12 mm	3 Nm	1186303	Stuks	50 Stuks
BS-H2-K-16 A2	12 mm	16 mm	3 Nm	1186310	Stuks	50 Stuks
BS-H2-K-22 A2	16 mm	22 mm	3 Nm	1186317	Stuks	50 Stuks
BS-H2-K-28 A2	22 mm	28 mm	3 Nm	1186323	Stuks	50 Stuks
BS-H2-K-34 A2	28 mm	34 mm	3 Nm	1186330	Stuks	50 Stuks
BS-H2-K-40 A2	34 mm	40 mm	3 Nm	1186337	Stuks	25 Stuks
BS-H2-K-46 A2	40 mm	46 mm	5 Nm	1186343	Stuks	25 Stuks
BS-H2-K-52 A2	46 mm	52 mm	5 Nm	1186350	Stuks	25 Stuks
BS-H2-K-58 A2	52 mm	58 mm	5 Nm	1186357	Stuks	25 Stuks
BS-H2-K-64 A2	58 mm	64 mm	5 Nm	1186363	Stuks	15 Stuks
