Let op: Dit artikel staat op uitloop.
U kunt het vervangende artikel hier vinden: 1187002 / Beugelklem 2056 N-voet, enkelvoudig, metalen drukwand, FT
Beugelklem, 1-voudige metalen drukwand
Art.nr. 1155407 | EAN 4012195060857
- Productbeschrijving
-
ProductbeschrijvingGeschikt voor alle C-profielrails met 11 - 12 mm sleufbreedte; min. 6,5 mm binnenwerkse hoogte en min.
18,5 mm binnenwerkse breedte;
de metalen drukwanden hebben aan alle zijden afgeronde randen, zodat men geen schade aan de kabel hoeft te vrezen.
Uitvoering met aangelaste moer en/of borgmoer voor de toepassing onder zware omstandigheden en bij blootstelling aan trillingen op aanvraag!
-
- Technische gegevens
-
Technische gegevens

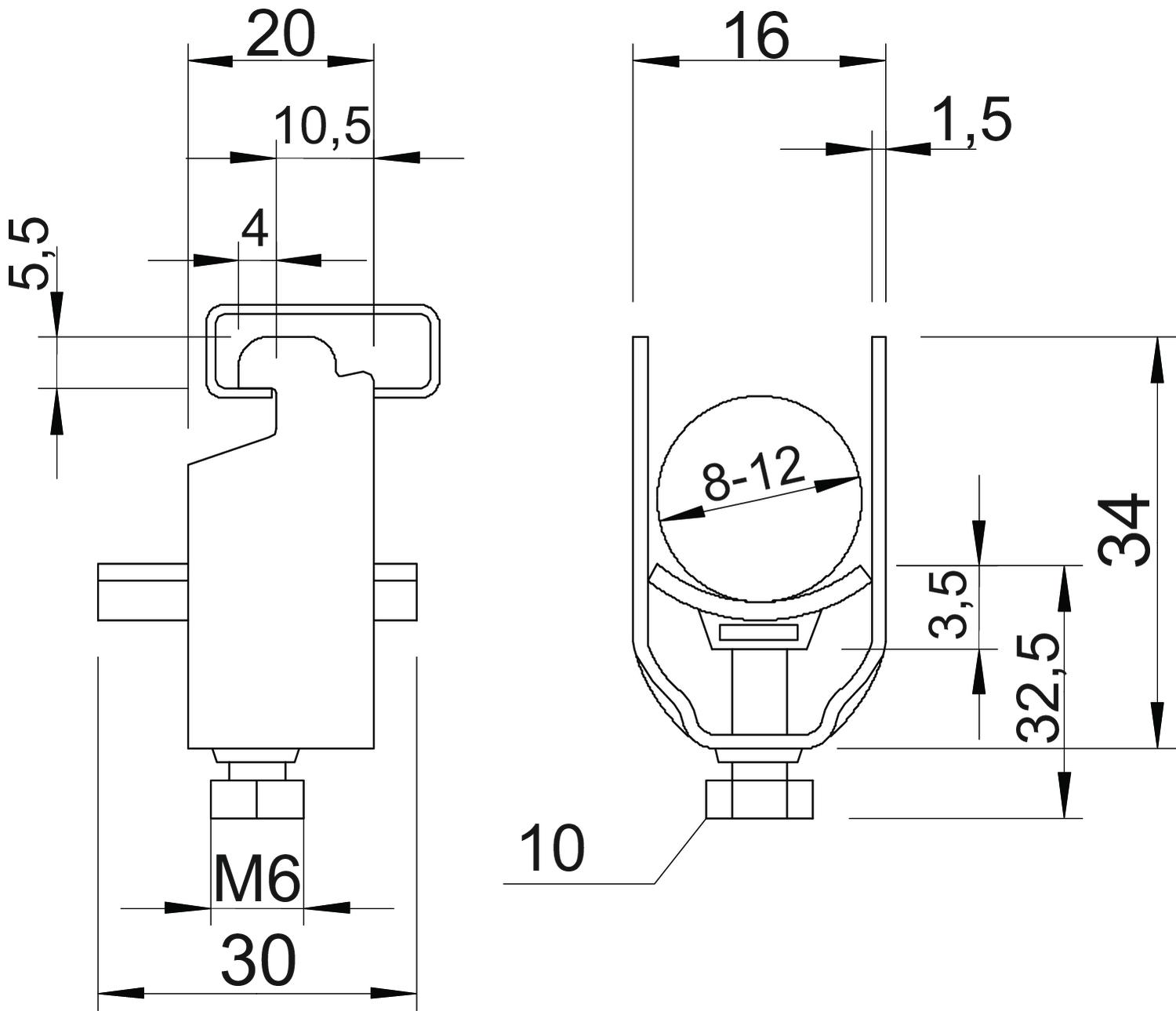

Aantal kabels/ buizen 1 Afm. H 34 mm Afmeting G (mm) M6 CO₂-voetafdruk (GWP) van wieg tot poort 0,058 kg CO₂e / 1 Stuk Dimensie 8-12mm Extra materiaal staal Extra oppervlak vuurverzinkt Halogeenvrij nee Maat A 20 mm Maat B 16 mm Maat C 30 mm Maat L 32,5 mm Maat t 1,5 mm Maat x 3,5 mm Materiaal staal Materiaal van het fixeerplaatje staal Max. Aandraaimoment 3 Nm Met contra-fixeerplaatje nee Met kunststof wand nee Met metalen wand ja Montagetype Profielrail Oppervlak thermisch verzinkt slagvast nee Spanbereik D max. 12 mm Spanbereik D min. 8 mm voor 1 kabel H 34 mm voor 1 kabel L 32,5 voor 2 kabels H 49 mm voor 2 kabels L 45,5 mm voor 3 kabels H 65 mm voor 3 kabels L 45,5 mm voorrail met sleufbreedte (met interval) max. 12 mm voorrail met sleufbreedte (met interval) mm 11 mm - Alle typen
- Downloads
-
Specificatieblad 2056N M 12 FT / 1155407 , 0.17MB , pdfCatalogus Fastening materials , 19.78MB , pdfEU Conformiteitsverklaring 2056N M 12 FT / 1155407 , 0.17MB , pdfREACH Conformiteitsverklaring 2056N M 12 FT / 1155407 , 0.12MB , pdfRoHS Conformiteitsverklaring 2056N M 12 FT / 1155407 , 0.13MB , pdf
