Let op: Dit artikel staat op uitloop. U kunt het vervangende artikel hier vinden: 1186249 / Beugelklem 2056 H-voet, enkelvoudig, kunststof drukwand, FT

Beugelklem, 1-voudige kunststof drukwand, FT

Art.nr. 1160524 | EAN 4012195064879

Productbeschrijving
Productbeschrijving
Geschikt voor alle C-profielrails met 16 - 17 mm sleufbreedte.
Klem en schroef van thermisch verzinkt staal, drukwand van polypropyleen, halogeenvrij, lichtgrijs RAL 7035.
Uitvoering met aangelaste moer en/of borgmoer voor de toepassing onder zware omstandigheden en bij blootstelling aan trillingen op aanvraag!
  • halogeenvrij; zonder chloor, fluor en broom
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
  • Beugelklem voor C-profielrail met sleufwijdte 16-17 mm
  • Sleufbreedte 16-17 mm
Technische gegevens

Technische gegevens

Aantal kabels/ buizen 1
Afm. H 86 mm
Afmeting G (mm) M8
CO₂-voetafdruk (GWP) van wieg tot poort 0,199 kg CO₂e / 1 Stuk
Dimensie 46-52mm
Extra materiaal staal
Extra oppervlak vuurverzinkt
Halogeenvrij ja

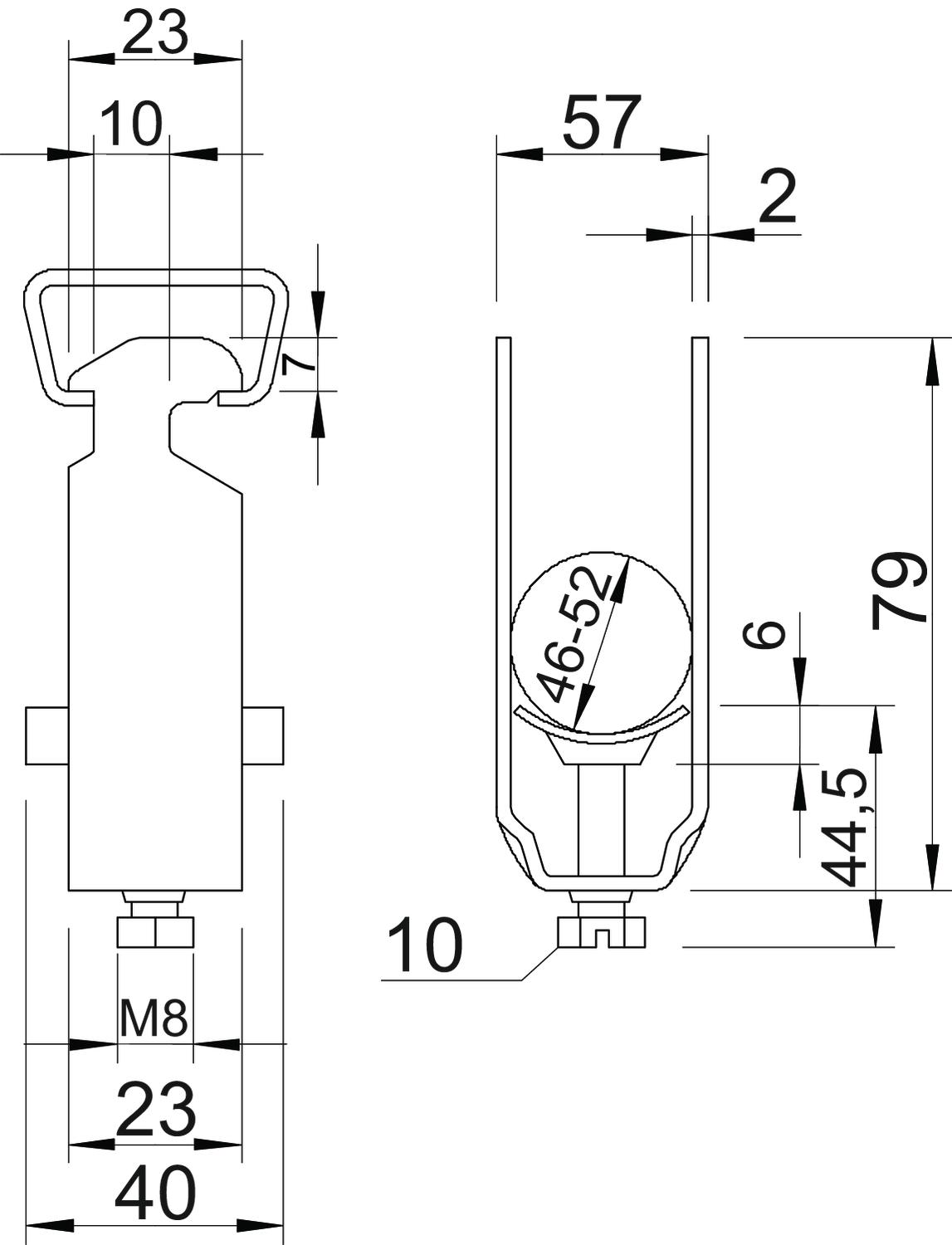

Maat A 23 mm
Maat B 57 mm
Maat C 40 mm
Maat L 44,5 mm
Maat t 2 mm
Maat x 6,5 mm
Materiaal staal
Materiaal van het fixeerplaatje Kunststof
Materiaalkwaliteit van het fixeerplaatje Polypropyleen
Max. Aandraaimoment 5 Nm
Met contra-fixeerplaatje nee
Met kunststof wand ja
Met metalen wand nee
Montagetype Profielrail
Oppervlak thermisch verzinkt
slagvast nee
Spanbereik D max. 52 mm
Spanbereik D min. 46 mm
voor buisdiameter max. 50 mm
voor buisdiameter min. 50 mm
voorrail met sleufbreedte (met interval) max. 17 mm
voorrail met sleufbreedte (met interval) mm 16 mm
Alle typen

Alle typen

Type Spanbereik D min. Spanbereik D max. Max. Aandraaimoment Art.nr. Aantal kl. VKE
2056 12 FT 8 mm 12 mm 3 Nm 1160125
100 Stuks
2056 16 FT 12 mm 16 mm 3 Nm 1160168
100 Stuks
2056 22 FT 16 mm 22 mm 3 Nm 1160222
100 Stuks
2056 28 FT 22 mm 28 mm 3 Nm 1160281
100 Stuks
2056 34 FT 28 mm 34 mm 5 Nm 1160346
100 Stuks
2056 40 FT 34 mm 40 mm 5 Nm 1160400
100 Stuks
2056 52 FT 46 mm 52 mm 5 Nm 1160524
100 Stuks
2056 82 FT 76 mm 82 mm 5 Nm 1160826
25 Stuks
