Let op: Dit artikel staat op uitloop. U kunt het vervangende artikel hier vinden: 1186222 / Beugelklem 2056 H-voet, enkelvoudig, kunststof drukwand, FT

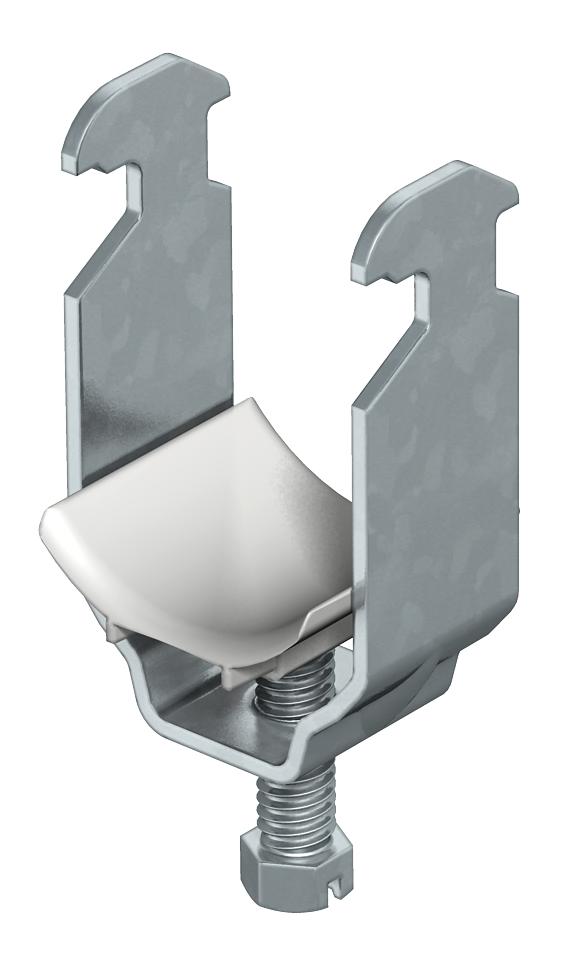

Beugelklem, 1-voudige kunststof drukwand, FT

Art.nr. 1160281 | EAN 4012195064633

Productbeschrijving
Productbeschrijving
Geschikt voor alle C-profielrails met 16 - 17 mm sleufbreedte.
Klem en schroef van thermisch verzinkt staal, drukwand van polypropyleen, halogeenvrij, lichtgrijs RAL 7035.
Uitvoering met aangelaste moer en/of borgmoer voor de toepassing onder zware omstandigheden en bij blootstelling aan trillingen op aanvraag!
  • halogeenvrij; zonder chloor, fluor en broom
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Beugelklem voor C-profielrail met sleufwijdte 16-17 mm
  • Sleufbreedte 16-17 mm

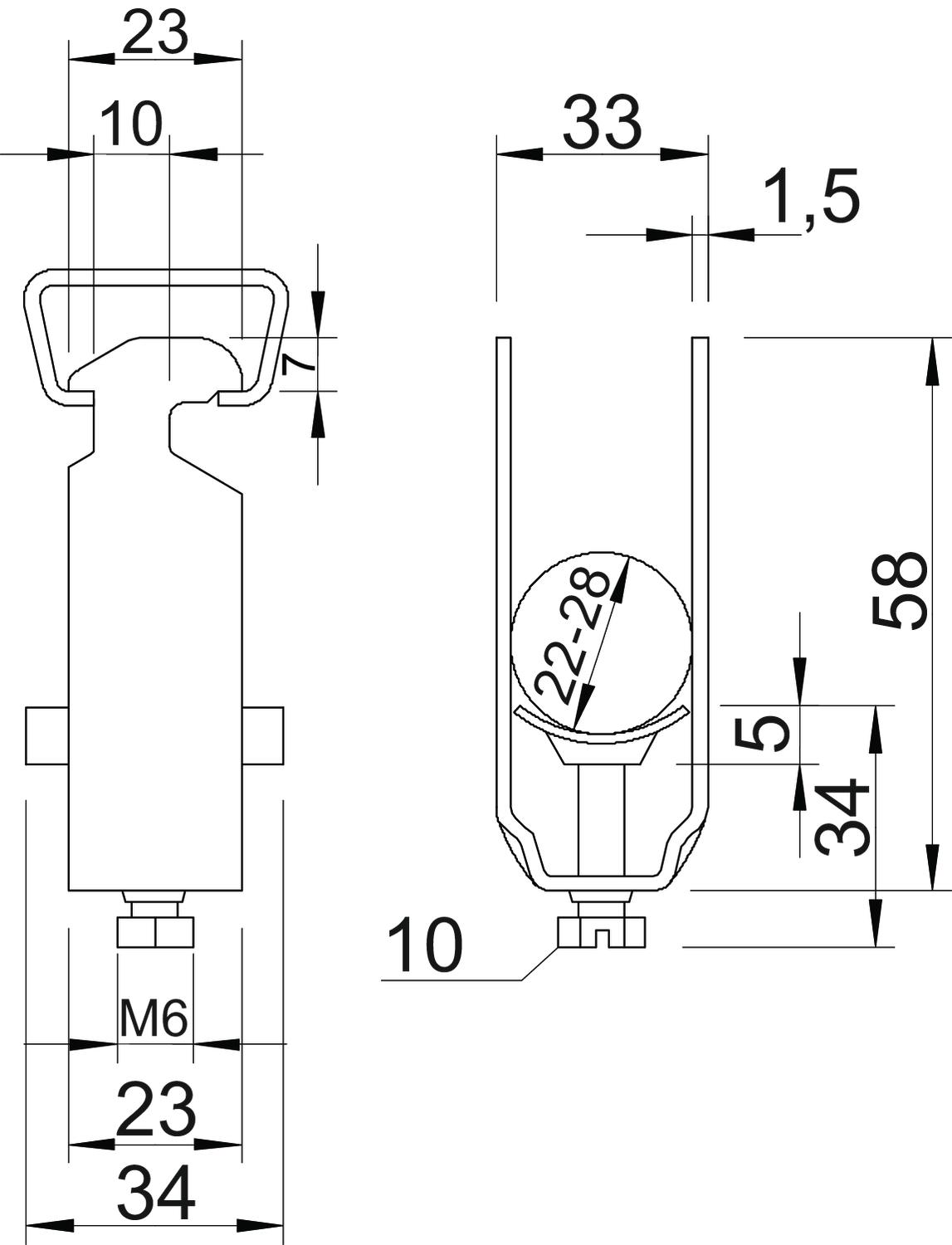

Technische gegevens

Technische gegevens

Aantal kabels/ buizen 1
Afm. H 58 mm
Afmeting G (mm) M6
CO₂-voetafdruk (GWP) van wieg tot poort 0,127 kg CO₂e / 1 Stuk
Dimensie 22-28mm
Extra materiaal staal
Extra oppervlak vuurverzinkt
Halogeenvrij ja
Maat A 23 mm
Maat B 33 mm
Maat C 34 mm
Maat L 34 mm
Maat t 2 mm
Maat x 5 mm
Materiaal staal
Materiaal van het fixeerplaatje Kunststof
Materiaalkwaliteit van het fixeerplaatje Polypropyleen
Max. Aandraaimoment 3 Nm
Met contra-fixeerplaatje nee
Met kunststof wand ja
Met metalen wand nee
Montagetype Profielrail
Oppervlak thermisch verzinkt
slagvast nee
Spanbereik D max. 28 mm
Spanbereik D min. 22 mm
voorrail met sleufbreedte (met interval) max. 17 mm
voorrail met sleufbreedte (met interval) mm 16 mm
Alle typen

Alle typen

Type Spanbereik D min. Spanbereik D max. Max. Aandraaimoment Art.nr. Aantal kl. VKE
2056 12 FT 8 mm 12 mm 3 Nm 1160125
100 Stuks
2056 16 FT 12 mm 16 mm 3 Nm 1160168
100 Stuks
2056 22 FT 16 mm 22 mm 3 Nm 1160222
100 Stuks
2056 28 FT 22 mm 28 mm 3 Nm 1160281
100 Stuks
2056 34 FT 28 mm 34 mm 5 Nm 1160346
100 Stuks
2056 40 FT 34 mm 40 mm 5 Nm 1160400
100 Stuks
2056 52 FT 46 mm 52 mm 5 Nm 1160524
100 Stuks
2056 82 FT 76 mm 82 mm 5 Nm 1160826
25 Stuks
