Let op: Dit artikel staat op uitloop. U kunt het vervangende artikel hier vinden: 1186769 / Beugelklem 2056 U-voet, enkelvoudig, kunststof drukwand, FT

Beugelklem, 1-voudig kunststof drukstuk, FT

Art.nr. 1175696 | EAN 4012195073338

Productbeschrijving

Productbeschrijving

Geschikt voor alle C-profielrails met 18 mm en 22 mm sleufbreedte.

Drukwand van polypropyleen, halogeenvrij, kleur lichtgrijs RAL 7035.


  • halogeenvrij; zonder chloor, fluor en broom
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Beugelklem voor C-profielrail met sleufbreedte 18-22 mm
  • sleufbreedte 18 mm
  • sleufbreedte 22 mm
Technische gegevens

Technische gegevens

Aantal kabels/ buizen 1

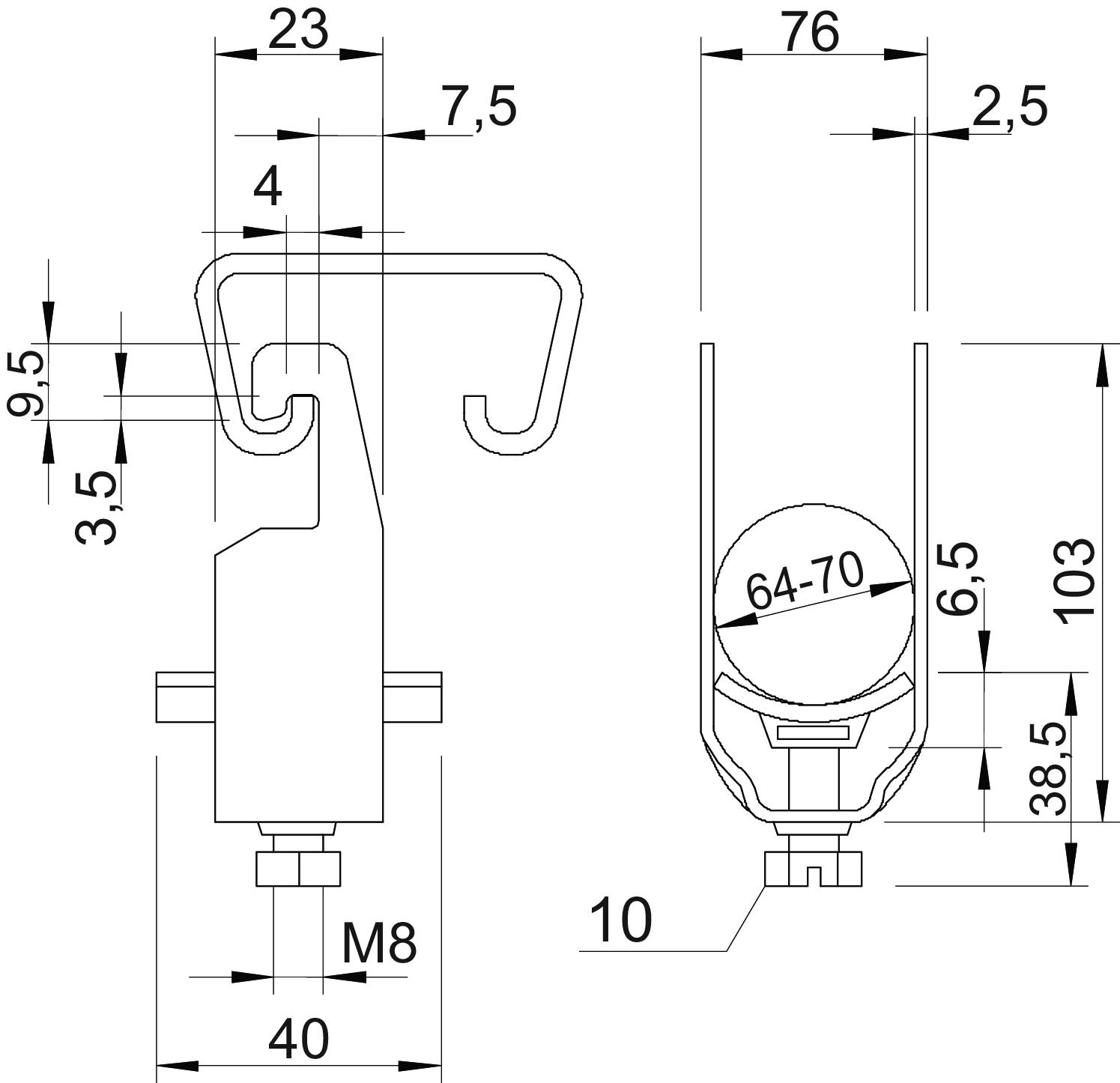

Afm. H 103 mm
Afmeting G (mm) M8
Dimensie 64-70mm
Extra materiaal staal
Extra oppervlak vuurverzinkt
Halogeenvrij ja
Maat A 23 mm
Maat B 76 mm
Maat C 40 mm
Maat L 38,5 mm
Maat t 2,5 mm
Maat x 6,5 mm
Materiaal staal
Materiaal van het fixeerplaatje Kunststof
Materiaalkwaliteit van het fixeerplaatje Polypropyleen
Max. Aandraaimoment 5 Nm
Met contra-fixeerplaatje nee
Met kunststof wand ja
Met metalen wand nee
Montagetype Profielrail
Oppervlak thermisch verzinkt
slagvast nee
Spanbereik D max. 70 mm
Spanbereik D min. 64 mm
voor 1 kabel H 103 mm
voor 1 kabel L 38,5
voorrail met sleufbreedte (met interval) max. 22 mm
voorrail met sleufbreedte (met interval) mm 18 mm
Alle typen

Alle typen

Type Spanbereik D min. Spanbereik D max. Max. Aandraaimoment Art.nr. Aantal kl. VKE
2056U 22 FT 16 mm 22 mm 3 Nm 1175211
100 Stuks
2056U 40 FT 34 mm 40 mm 5 Nm 1175408
100 Stuks
2056U 52 FT 46 mm 52 mm 5 Nm 1175521
100 Stuks
2056U 70 FT 64 mm 70 mm 5 Nm 1175696
50 Stuks
2056U 90 FT 82 mm 90 mm 5 Nm 1175904
25 Stuks
